شماره مدل: JXD2-0015NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: اختیاری
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
P/N: |
JXD2-0015NL |
نرخ داده: |
10/100/1000BASE-T |
القاء اصلی: |
≥350 μH (در 100 کیلوهرتز) |
انزوا: |
≥2250 VDC |
ال ای دی ها: |
چپ (زرد)، راست (سبز) |
عرض بسته: |
16.00 میلی متر |
طول بسته: |
16.82 میلی متر |
ارتفاع بسته: |
16.90 میلی متر |
P/N: |
JXD2-0015NL |
نرخ داده: |
10/100/1000BASE-T |
القاء اصلی: |
≥350 μH (در 100 کیلوهرتز) |
انزوا: |
≥2250 VDC |
ال ای دی ها: |
چپ (زرد)، راست (سبز) |
عرض بسته: |
16.00 میلی متر |
طول بسته: |
16.82 میلی متر |
ارتفاع بسته: |
16.90 میلی متر |

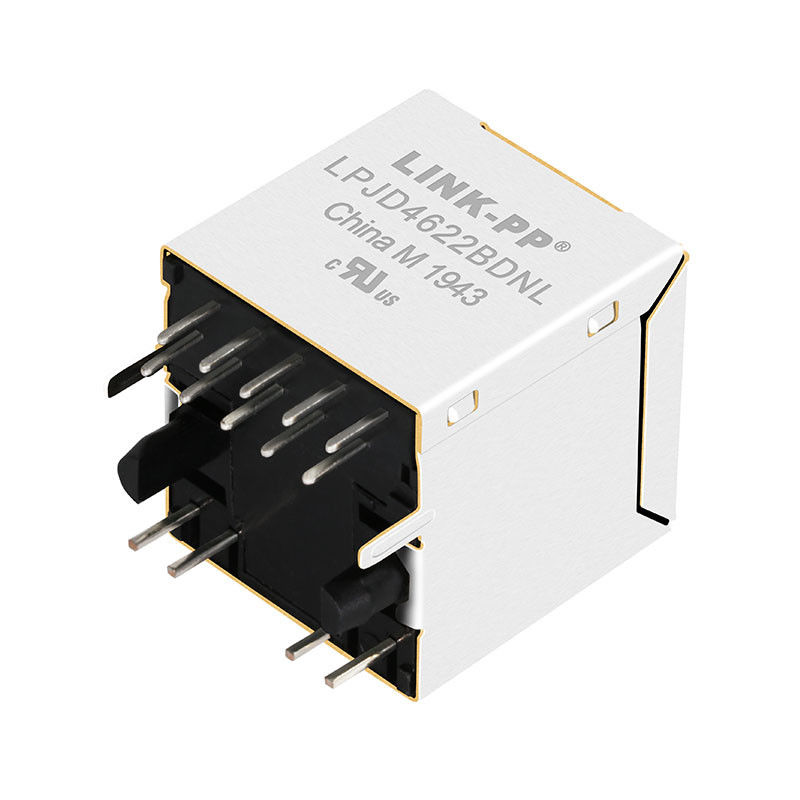

کانکتور JXD2-0015NL عمودی RJ45 (LPJD4622BDNL) یک رابط شبکه ممتاز و با کارایی بالا است که برای برنامه های PCB ورودی بالا با محدودیت فضا طراحی شده است. این جک 1 پورت (1x1) از طریق سوراخ (THT) که برای شبکهسازی قوی طراحی شده است، مغناطیسی گیگابیتی را برای پشتیبانی از سرعتهای Base-T 10/100/1000 با قابلیتهای AutoMDIX یکپارچه میکند.
JXD2-0015NL که برای مقاومت در برابر محیط های سخت ساخته شده است، دارای محدوده دمای کارکرد صنعتی **-40 درجه سانتیگراد تا +85 درجه سانتیگراد **، روکش طلایی 30 میکرو اینچی برتر و محافظ برنجی است. این گزینه ایده آل برای روترهای صنعتی، دروازه های اینترنت اشیا، مادربردهای تعبیه شده و تجهیزات مخابراتی است.
| دسته بندی | پارامتر | مشخصات |
|---|---|---|
| خواص مکانیکی و فیزیکی | شماره قطعه | JXD2-0015NL |
| بسته بندی / نصب | فناوری از طریق سوراخ (THT)، ورودی برتر | |
| ابعاد (W × L × H) | 16.00 × 16.82 میلی متر × 16.90 میلی متر | |
| مصالح مسکن | ترموپلاستیک، ضد شعله UL94 V-0 | |
| مواد سپر | برنج با آبکاری نیکل | |
| مواد تماس | فسفر برنز | |
| تماس با آبکاری | آبکاری طلای انتخابی، 30 میکرو دقیقه حداقل. | |
| تعداد پورت ها | 1×1 | |
| رتبه بندی PoE | غیر PoE | |
| ویژگی های الکتریکی و مغناطیسی | استاندارد اترنت | 10/100/1000Base-T، Auto-MDIX |
| نسبت چرخش (@100kHz) | 1:1 ± 5٪ (هر چهار جفت) | |
| اندوکتانس اولیه (OCL) | ≥350μH @100kHz، 0.1V، 8mA بایاس DC | |
| مقاومت DC | ≤1.2 Ω | |
| از دست دادن درج | 1-100MHz: ≤ -1.0dB100-125MHz: ≤ -1.2dB | |
| ضرر برگشتی | 1–40 مگاهرتز: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| Cross Talk (1-100MHz) | ≥ -30dB | |
| تضعیف حالت معمول (1-100 مگاهرتز) | ≥ -30dB | |
| ولتاژ جداسازی | 2250VDC (PHY Side to Line Side) | |
| مشخصات LED | LED چپ (سمت J8) | زرد |
| طول موج | 590 نانومتر | |
| ولتاژ جلو | نوع 2.1 ولت / حداکثر 2.5 ولت | |
| LED سمت راست (سمت J1) | سبز | |
| طول موج | 565 نانومتر | |
| ولتاژ جلو | نوع 2.2 ولت / حداکثر 2.4 ولت | |
| شرایط تست | جریان پیشرو 20 میلی آمپر | |
| محدودیت های زیست محیطی و لحیم کاری | دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد | |
| لحیم کاری موجی توصیه شده | حداکثر 260 درجه سانتیگراد، حداکثر 10 ثانیه. | |
| انطباق و استانداردها | انطباق با RoHS | بله (RoHS-5) |
| اتصال استاندارد | جک RJ45 مطابق با قسمت 68 FCC | |
| نصب توصیه شده | برش پنل پیشنهادی | ≥16.35 میلی متر (W) × ≥17.20 میلی متر (H) |
| چیدمان PCB | ردپای از طریق سوراخ با زبانه های محافظ و ناحیه نگهدارنده |
این کانکتور عمودی RJ45 برای کاربردهای اترنت با فضای محدود ایده آل است. کاربردهای معمولی شامل دستگاه های شبکه صنعتی و مصرفی مانند مینی سوئیچ ها، روترها، دوربین های IP، نقاط دسترسی و ماژول های شبکه تعبیه شده است. طراحی با ورودی بالا مسیریابی کابل را در محفظه های محکم و تخته های ناهموار ساده می کند، در حالی که مغناطیسی و محافظ یکپارچه کیفیت سیگنال و عملکرد EMI بالا را تضمین می کند. این یک رابط حرفه ای و قابل اعتماد برای اترنت گیگابیت در سرور، روتر و سخت افزار کنترل صنعتی فراهم می کند.
کانکتورهای عمودی RJ45 (جک های RJ45 با ورودی بالا) برای کاربردهای PCB که در آن فضا محدود است و کابل اترنت از بالا وصل می شود، طراحی شده اند. این جک تک پورت مغناطیسی اترنت (ترانسفورماتور 1:1) و LED های دوگانه را برای نشان دادن وضعیت یکپارچه می کند و از شبکه های IEEE 802.3 10/100/1000Base-T (گیگابیت اترنت) پشتیبانی می کند. این کانکتورها در روترهای فشرده، سوئیچها، نقاط دسترسی و کنترلکنندههای صنعتی که سطح برد محدود است اما فاصله عمودی در دسترس است، رایج هستند. مثال زیر یک کانکتور عمودی معمولی 8P8C RJ45 با جهت ورودی بالا را نشان می دهد.
JXD2-0015NL یک کانکتور عمودی RJ45 تک پورت با مغناطیسی یکپارچه است که برای کاربردهای اترنت 10/100/1000Base-T طراحی شده است. معمولاً در روترها، سوئیچ ها، کنترلرهای صنعتی، نقاط دسترسی و تجهیزات شبکه تعبیه شده استفاده می شود.
بله. این کانکتور پشتیبانی می کنداترنت 1000Base-T Gigabitو همچنین برای برنامه های سازگار با عقب 10/100Base-T مناسب است.
بله. JXD2-0015NL شامل اجزای مغناطیسی داخلی است که به ساده سازی طراحی PCB، بهبود یکپارچگی سیگنال و پشتیبانی از الزامات جداسازی اترنت کمک می کند.
استفاده می کندفناوری از طریق سوراخ (THT)با یکورودی بالای عمودیجهت گیری، آن را برای طراحی های جمع و جور که در آن کابل از بالای PCB وصل می شود، انتخاب خوبی است.
بله. کانکتور برای10/100/1000Base-T با Auto-MDIX، به پورت شبکه کمک می کند تا به طور خودکار برای اتصالات کابل مستقیم یا متقاطع تنظیم شود.
این کانکتور شاملLED های دوتایی: الفLED زرد در سمت J8و الفLED سبز رنگ در سمت J1. این LED ها معمولاً برای نشان دادن پیوند و فعالیت استفاده می شوند.
نه. محصول به عنوان رتبه بندی شده استغیر PoE، بنابراین برای برنامه های Power over Ethernet در نظر گرفته نشده است.
محدوده دمای عملیاتی است-40 درجه سانتیگراد تا +85 درجه سانتیگرادکه آن را برای محیط های صنعتی و تجاری مناسب می کند.
منطقه جفت گیری تماس با آبکاری شده استطلای 30 میکرو اینچ، که به بهبود رسانایی و قابلیت اطمینان تماس طولانی مدت کمک می کند.
بله. هستسازگار با RoHSو الزامات زیست محیطی برای تولید محدود سرب را برآورده می کند.
رابط اندازه گیری می کند16.00 میلی متر (W) × 16.82 میلی متر (L) × 16.90 میلی متر (H)، آن را به اندازه کافی برای طرح بندی PCB های فضایی فشرده می کند.
معمولاً بر روی PCB های دارای اترنت که نیاز به aپورت عمودی RJ45 با مغناطیسی یکپارچه و نشانگرهای LEDبه ویژه در تجهیزات شبکه و صنعتی.
