جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: SM91502AL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
SM91502AL |
نسبت چرخش: |
1:1 ± 2 % |
OCL (100 کیلوهرتز، 0.1 ولت): |
150μH دقیقه حداکثر تا 450 µH |
ولتاژ کاری: |
1000 VDC |
های-پات (ایزوله): |
4300 VDC (1 میلی آمپر، 60 ثانیه) |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +125 درجه سانتیگراد |
شماره قطعه: |
SM91502AL |
نسبت چرخش: |
1:1 ± 2 % |
OCL (100 کیلوهرتز، 0.1 ولت): |
150μH دقیقه حداکثر تا 450 µH |
ولتاژ کاری: |
1000 VDC |
های-پات (ایزوله): |
4300 VDC (1 میلی آمپر، 60 ثانیه) |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +125 درجه سانتیگراد |

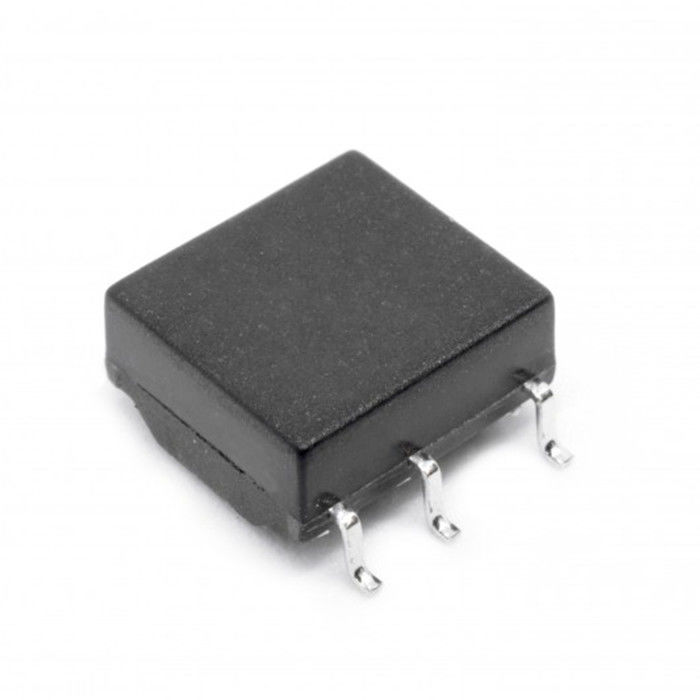

Bourns SM91502AL یک ماژول ترانسفورماتور ایزولاسیون سیستم مدیریت باتری (BMS) تک کاناله است که دارای یک چوک حالت مشترک یکپارچه برای سرکوب نویز برتر است. SM91502AL که به طور خاص برای الزامات ایمنی بالای خودروهای الکتریکی (EV) و سیستمهای ذخیره انرژی (ESS) مهندسی شده است، از ارتباطات زنجیره ای سریال / isoSPI™ پشتیبانی میکند. با ولتاژ کاری 1000 ولت DC و انطباق با AEC-Q200، یکپارچگی سیگنال قوی و ایزولاسیون گالوانیکی را در چالش برانگیزترین محیطها تضمین میکند.
SM91502AL به دلیل ترکیب عملکرد الکتریکی با قابلیت اطمینان آماده تولید، به عنوان یک انتخاب عملی برای ایزولاسیون ارتباطات BMS برجسته است. مشخصات آن را برای سیستمهایی که نیاز به کوپلینگ سیگنال قابل اعتماد و ویژگیهای ایزولاسیون قوی دارند، مناسب میسازد.
| پارامتر | مشخصات |
|---|---|
| اندوکتانس مدار باز (OCL) | 150 میکرو هانری حداقل / 450 میکرو هانری حداکثر |
| شرایط تست برای OCL | 100 کیلوهرتز، 0.1 ولت، -40 درجه سانتیگراد تا +125 درجه سانتیگراد |
| اندوکتانس نشتی | 0.5 میکرو هانری حداکثر |
| شرایط تست اندوکتانس نشتی | 100 کیلوهرتز، 0.1 ولت |
| DCR - سمت ترانسفورماتور | 0.45 اهم حداکثر |
| DCR - سمت چوک CM | 0.85 اهم حداکثر |
| نسبت دور | 1:1 ±2% |
| افت درج | -0.25 دسی بل حداکثر @ 4 مگاهرتز |
| افت بازگشت (Z out = 100 اهم) | -22 دسی بل حداقل @ 4 مگاهرتز |
| نسبت حذف حالت مشترک | -35 دسی بل حداقل @ 1–100 مگاهرتز |
| نسبت حذف حالت مشترک | -28 دسی بل حداقل @ 100–200 مگاهرتز |
| Hi-Pot (1 میلی آمپر، 60 ثانیه) | 4300 ولت DC |
| ولتاژ کاری | 1000 ولت DC |
| پارامتر | مشخصات |
|---|---|
| عایق عملکردی | بله |
| محدوده دمای عملیاتی | -40 درجه سانتیگراد تا +125 درجه سانتیگراد |
| محدوده دمای ذخیره سازی | -25 درجه سانتیگراد تا +85 درجه سانتیگراد |
| سطح حساسیت به رطوبت | 1 |
| طبقه بندی ESD (HBM) | N/A |
| بسته بندی | نوار و قرقره |
| تعداد قرقره | 800 عدد / قرقره 13 اینچی |
| پایان | مس/نیکل/قلع |
| انطباق | مطابق با RoHS |
ترانسفورماتور BMS SM91502AL برای طرحهایی که نیاز به ایزولاسیون و ارتباط پایدار در شبکههای نظارت بر باتری دارند، مناسب است. کاربردهای معمول عبارتند از:
در یک سیستم مدیریت باتری، یکپارچگی سیگنال و ایمنی غیرقابل مذاکره هستند. SM91502AL با ارائه عایق عملکردی و محدوده دمای عملیاتی وسیع (-40 درجه سانتیگراد تا +125 درجه سانتیگراد)، آن را برای محیطهای زیر کاپوت خودرو مناسب میسازد. اندوکتانس نشتی کم آن (0.5 میکرو هانری حداکثر) دقت دادههای با سرعت بالا را تضمین میکند، در حالی که CMRR بالا از سیستم شما در برابر نویز حالت مشترک تولید شده توسط اینورترهای پرقدرت محافظت میکند.
SM91502AL یک ترانسفورماتور BMS است که در مدارهای ارتباطی و ایزولاسیون سیستم مدیریت باتری، به ویژه در طرحهای IsoSPI و زنجیره ای سریال استفاده میشود.
بله. SM91502AL مطابق با AEC-Q200 است و آن را برای کاربردهای درجه خودرویی مناسب میسازد.
ولتاژ کاری 1000 ولت DC است.
رتبه Hi-Pot 4300 ولت DC برای 60 ثانیه در 1 میلی آمپر است.
این از طرحهای مرجع با Analog Devices LTC6804-1 / LTC6811 و MC33771 / MC33772 پشتیبانی میکند.
