جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: ARJM12A2-805-BA-EW2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.5-$3.5
جزئیات بسته بندی: سینی
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 180K / ماه
شماره قطعه: |
ARJM12A2-805-BA-EW2 |
تولید انبوه: |
LPJxxxxxNL |
نوع اتصال: |
RJ45 |
برنامه های کاربردی: |
2.5G Base-T |
نوع نصب: |
از طریق سوراخ |
محافظ: |
محافظ ، انگشت EMI |
شماره قطعه: |
ARJM12A2-805-BA-EW2 |
تولید انبوه: |
LPJxxxxxNL |
نوع اتصال: |
RJ45 |
برنامه های کاربردی: |
2.5G Base-T |
نوع نصب: |
از طریق سوراخ |
محافظ: |
محافظ ، انگشت EMI |
مدل طراحی : RM5-1SSA9V1F
1 برای برنامه کارت رابط شبکه طراحی شده است.
2 برای پاسخگویی به نیاز IEEE802.3u طراحی شده است.
3 در کلیه نسبت های نوبت استفاده شده توسط LAN ICmanufactures موجود است.
4 ساده ترین جزء مغناطیسی برای قرار دادن androute بر روی PCB.
5 به حداقل می رساند فضای PCB.
6Magnetics Rj45
7 مغناطیسی یکپارچه Rj45
اختیاری 8 LED ، انگشت EMI

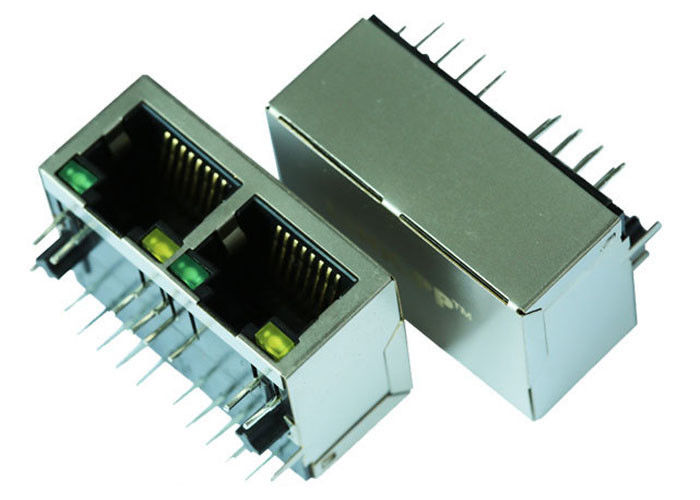

کانکتور جک 1x2 Port 8P8C RJ45 با اتصال مغناطیس یکپارچه با پایه 2.5G ، چراغ زرد / سبز ، زبانه پایین ، RoHS | |
شماره قسمت LINK-PP | LPJGxxxxNL |
Abracon LLC شماره قسمت | ARJM12A2-805-BA-EW2 |
برنامه-شبکه | ETHERNET (NoN PoE) |
AutomDX | بله |
مدار Bst | بله |
پیکربندی RX | T ، C |
پیکربندی TX | T ، C |
تماس با آبکاری منطقه جفت گیری | GOLD 6u "/ 15u" / 30u " |
هسته در هر بندر | 8 |
دیودها | بدون دیود |
گزینه LED | LED های زرد / سبز |
چفت | TAB پایین |
تعداد درگاه ها | 1X2 |
PCB | FR4 |
PCB Mount Angle | واردات جانبی |
پست نگهداري PCB | T POST |
ارتفاع بسته بندی (اینچ) | 0.535 |
ارتفاع بسته بندی (میلی متر) | 13.60 |
طول بسته بندی (اینچ) | 0.839 |
طول بسته بندی (میلی متر) | ساعت 21.30 |
عرض بسته (اینچ) | 1.230 |
عرض بسته (میلی متر) | 31.24 |
نوع پین | THT فروش |
سازگار با RoHS | بله-RoHS-5 با سرب در معافیت فروش |
جستجو کردن | بله |
برگه های EMI Shield | بدون |
سرعت | 2.5G Base-T |
درجه حرارت | -40 ° C ~ 85 ° C |
نسبت RX را روشن می کند | 1CT: 1CT |
نسبت TX را روشن می کند | 1CT: 1CT |
شرح
1. ویژگی های نوع محصول:
1) نوع محصول = اتصال
2) جک نوع = RJ45
3) مشخصات = استاندارد
4) جهت یابی PCB = ورودی جانبی (زاویه راست)
2. پیوست مکانیکی:
1) پیکربندی جک = 2 x 4
3. مشخصات برق:
1) محافظت شده = بله
4. ویژگی های مرتبط با خاتمه:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم کاری
5. ویژگی های مرتبط با بدن:
1) پیکربندی پورت = چند
2) EMI Fingers -Top و Sides = با / بدون
3) جهت یابی لچ = استاندارد - پایین چفت
4) طول دم PCB
6. تماس با ویژگی های مرتبط:
1) از پیش بارگذاری شده = بله
2) نوع خاتمه تماس = از طریق سوراخ
7. ویژگی های مرتبط با مسکن:
1) سبک اتصال = جک
8- استانداردهای صنعت:
1) RoHS / ELV انطباق = سازگار با RoHS ، سازگار با ELV
2) فرآیندهای لحیم کاری سرب رایگان = لحیم کننده موج قادر به 240 درجه سانتیگراد ،
لحیم کاری موج قادر به دمای 260 درجه سانتیگراد ، لحیم کاری موج قادر به 265 درجه سانتی گراد است
Reflow-لحیم کاری اختیاری؛
3) تاریخچه سازگاری RoHS / ELV = همیشه سازگار با RoHS بود
9. مارک شناسایی:
1) رنگ چراغ چپ (موقعیت شماره 1) = سبز / زرد - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = مقاومت سبز ، زرد - 250 اهم مقاومت
10. شرایط استفاده:
1) به = صفحه مدار چاپی اعمال می شود
2) شرایط محیطی = دفتر / مقدمات
3) دمای کار (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
برنامه های کاربردی برای کاربر نهایی
طراحی شده برای پشتیبانی از برنامه های کاربردی ، مانند مودم ADSL ، LAN-on-Motherboard. تجهیزات ارتباطی و ارتباطی N مانند HUB ، کارت PC ، سوئیچ ، روتر ، کامپیوتر اصلی ، SDH ، PDH ، IP تلفن ، مودم xDSL ، راه حل های مرکز تماس ، جعبه های برتر مجموعه پیچیده ، تنظیم بالا جعبه های گرافیکی ، راه اندازی دروازه های VOIP ، پروتکل Border Gateway ، سوئیچ اترنت سریع. .
مزیت رقابتی
بندر 1x4 rj-45 Lan
18 سال تجربه تولید ،
2600 کارمند ،
تست 100٪
زمان تحویل انعطاف پذیر
مشتری اصلی
طراحی برای Ti، Intel، Samsung، Fluke، Jabil، Flextronic، Cypress، Freescale، EKF .......
برنامه EMS
ساخته شده در مجمع انعطاف پذیر PCB؛ مجمع PCB منعطف و انعطاف پذیر؛ میکروالکترونیک ، تراشه فلیپ. میکروالکترونیک ، تراشه در هیئت مدیره؛ مونتاژ نوری؛ مجمع RF / Wireless؛ از طریق مونتاژ سوراخ؛ مونتاژ کوه سطح؛ مونتاژ سیستم؛ مجمع صفحه مدار چاپی
