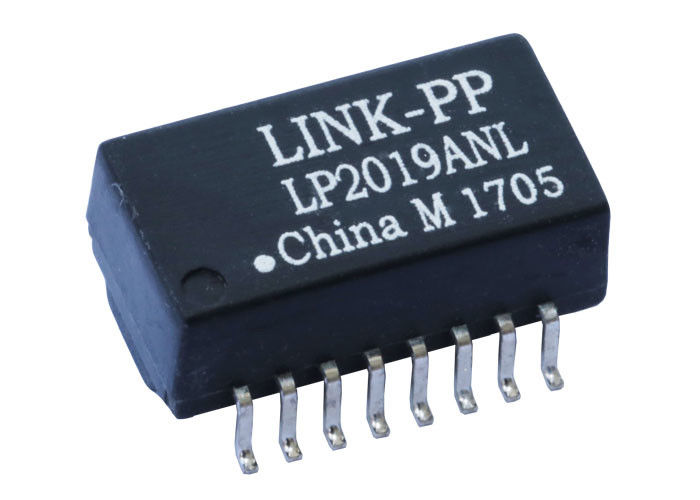

شماره مدل: S16-2019
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
LP2019ANL سازگار S16-2019 |
نسبت چرخش: |
1ct: 1ct |
اترنت: |
10/100base-t |
حمایت پو: |
PoE+ |
ولتاژ جداسازی: |
1500 ولت |
دمای عملیاتی: |
- 40 تا + 85 درجه سانتیگراد |
شماره قطعه: |
LP2019ANL سازگار S16-2019 |
نسبت چرخش: |
1ct: 1ct |
اترنت: |
10/100base-t |
حمایت پو: |
PoE+ |
ولتاژ جداسازی: |
1500 ولت |
دمای عملیاتی: |
- 40 تا + 85 درجه سانتیگراد |
یک ماژول مغناطیسی LAN تک پورت است که برای رابط های اترنت 10/100Base-T طراحی شده است. این دستگاه جداسازی سیگنال، تطبیق امپدانس و سرکوب EMI را بین تراشه PHY اترنت و کانکتور RJ45 فراهم می کند.این ترانسفورماتور اترنت به طور گسترده در روترها، سوئیچ ها، دوربین های IP، تلفن های VoIP و نقاط دسترسی بی سیم استفاده می شود، به خصوص در طرح هایی که به قابلیت Power over Ethernet (PoE) نیاز دارند.با مغناطیس های یکپارچه بهینه شده برای شبکه های Fast Ethernet، ترانسفورماتور LAN S16-2019 از انتقال پایدار داده پشتیبانی می کند و در عین حال الزامات جداسازی و عملکرد اترنت IEEE را برآورده می کند.مهندسان معمولاً این قطعه را در سخت افزار اترنت ادغام می کنند تا از یکپارچگی سیگنال بالا، سازگاری الکترومغناطیسی و اتصال شبکه قابل اعتماد اطمینان حاصل کنند.
ویژگی های ماژول ترانسفورماتور اترنت 10/100 BASE-T:ماژول ترانسفورماتور اترنت تک پورت 10/100 BASE-Tطراحی شده برای پشتیبانی از برنامه هایی مانند SOHO (مودم های ADSL)، LAN-on-Motherboard (LOM)، هاب ها و سوئیچ هابا نسبت های مختلف چرخش: TX=1CT:1CT، RX=1CT:1CTمناسب برای برنامه های Auto MDIX
سازگار با RoHS "NL" با حداکثر دمای لحیم کاری 255±5 درجه سانتیگرادعملکرد مطابق با IEEE802.3af/ANSI X3.263
ولتاژ جداسازی: 1500 ولتدمای عملیاتی: -40 تا +85 درجه سانتیگرادمناسب برای برنامه های Auto MDIX
|
~12.7 میلی متر |
1CT:1CT |
عرض |
- |
افت درج |
|---|---|---|---|---|
|
0.1-30MHz |
-1.0 |
dB |
6 هسته در هر پورت |
6 هسته در هر پورت |
|
0.1-30MHz |
-18 |
dB |
6 هسته در هر پورت |
6 هسته در هر پورت |
|
30-60MHz |
-36 |
dB |
حداکثر |
ظرفیت خازنی بین سیمها (Cw/w) |
|
30MHz |
-12 |
dB |
حداکثر |
مقاومت DC (DCR) |
|
30MHz |
-35 |
dB |
حداکثر |
مقاومت DC (DCR) |
|
30MHz |
-42 |
dB |
حداکثر |
مقاومت DC (DCR) |
|
60MHz |
-36 |
dB |
حداکثر |
مقاومت DC (DCR) |
|
100MHz |
-33 |
dB |
حداکثر |
مقاومت DC (DCR) |
|
1-3، 6-8 |
-40 |
dB |
حداکثر |
مقاومت DC (DCR) |
|
1-3، 6-8 |
350 |
میکرو هانری |
حداکثر |
مقاومت DC (DCR) |
|
1-3، 6-8 |
0.9 |
اهم |
حداکثر |
اندوکتانس نشتی (LK) |
|
1-3 (اتصال: 16+14) |
0.5 |
قاب باز |
حداکثر در 100 کیلوهرتز، 0.1 ولت |
اندوکتانس نشتی (LK) |
|
6-8 (اتصال: 11+9) |
0.5 |
میکرو هانری |
حداکثر در 100 کیلوهرتز، 0.1 ولت |
ظرفیت خازنی بین سیمها (Cw/w) |
|
(6-8)، (11-9) |
28 |
pF |
حداکثر در 100 کیلوهرتز، 0.1 ولت |
قابلیت جریان PoE |
|
(6-8)، (11-9) |
28 |
pF |
حداکثر در 100 کیلوهرتز، 0.1 ولت |
قابلیت جریان PoE |
|
- |
1500 |
درجه سانتیگراد |
- |
قابلیت جریان PoE |
|
- |
-40 تا +85 |
درجه سانتیگراد |
- |
قابلیت جریان PoE |
|
- |
6 هسته در هر پورت |
mA |
- |
6 هسته در هر پورت |
|
پارامتر |
6 هسته در هر پورت |
نوع بسته بندی |
Surface Mount (SMD) |
6 هسته در هر پورت |
|
16 پین |
6 هسته در هر پورت |
قاب باز |
ساختار هسته |
6 هسته در هر پورت |
| ~12.7 میلی متر | عرض |
|---|---|
| ~9.3 میلی متر | ارتفاع |
| ~6.2 میلی متر | نوع نصب |
| SMT | فضای کوچک بسته بندی SMD به ماژول مغناطیسی S16-2019 اجازه می دهد تا در طرح های دستگاه اترنت با فضای محدود قرار گیرد. |
| دیتاشیت S16-2019: | پشتیبانی از PoE در ترانسفورماتورهای LAN S16-2019 |
| ماژول مغناطیسی اترنت S16-2019 از برنامه های Power over Ethernet (PoE) پشتیبانی می کند و به کابل های شبکه اجازه می دهد تا هم داده و هم برق الکتریکی را منتقل کنند. | استانداردهای سازگار PoE شامل موارد زیر است: |
| IEEE 802.3af (PoE) | IEEE 802.3at (PoE+) |
| این امر ترانسفورماتور را برای دستگاه هایی مانند موارد زیر مناسب می کند: | دوربین های نظارتی IP |
| نقاط دسترسی بی سیم | تلفن های VoIP |
گیت وی های خانه هوشمنددستگاه های اترنت صنعتیکاربرد معمول مغناطیس اترنت S16-2019
Ethernet PHY → LAN Magnetics (S16-2019) → RJ45 Connectorعملکردهای اصلی آن شامل موارد زیر است:جداسازی گالوانیک بین شبکه و مدار
کوپلینگ سیگنال دیفرانسیل
پشتیبانی از تزریق توان PoE از طریق تپ های مرکزی
