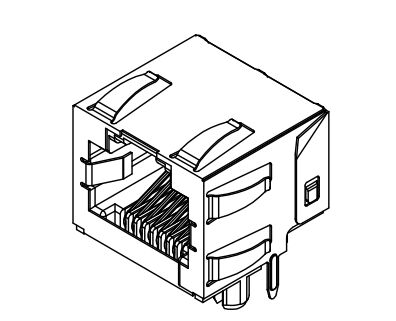

44620-0002 جک ماژولار RJ45 شیلددار با قابلیت عدم اتصال RJ-11

44620-0002 یک جک ماژولار معکوس با کارایی بالا و تک پورت (1x1) است که برای کاربردهای شبکه و مخابرات با تراکم بالا طراحی شده است. این کانکتور شیلددار با طراحی کم‌ارتفاع و زاویه راست، برای دوام و یکپارچگی سیگنال برتر در محیط‌های فشرده مهندسی شده است.

ویژگی برجسته آن ویژگی مسدود کننده RJ-11 یک محافظ مکانیکی است که از ورود تصادفی پلاگین‌های کوچکتر RJ-11 یا RJ-12 که می‌توانند به پین‌های بیرونی رابط RJ-45 آسیب برسانند، جلوگیری می‌کند.

ویژگی‌های کانکتور RJ45 تک پورت بدون مگنتیک:

کانکتورهای مادگی RJ45 شیلددار 8P8C اجزای قابل اعتمادی برای اتصال شبکه هستند. این کانکتور دارای یک پورت تکی 1X1 با زبانه رو به بالا است که ورود آسان و ایمن به جک مربوطه را تضمین می‌کند. بدون LED برای دستگاه‌هایی که نیازی به نمایش وضعیت بصری ندارند مناسب است. این کانکتور RJ45 شیلددار با مقررات RoHS و پایداری محیطی مطابقت دارد.

• طراحی معکوس (زبانه بالا): فضای PCB را بهینه می‌کند و مدیریت کابل را در محفظه‌های تنگ ساده می‌کند.
• شیلد یکپارچه: دارای شیلد برنجی با زبانه زمین پنل برای محافظت عالی در برابر EMI و زمین‌بندی است.
• محافظت مسدود کننده RJ-11: طراحی مکانیکی به طور خاص از آسیب ناشی از ورود نادرست پلاگین جلوگیری می‌کند.
• کیفیت مواد برتر: ساخته شده با نایلون پر شده با شیشه با دمای بالا (UL 94V-0) و ترمینال‌های فسفر برنز با رسانایی بالا.
• آبکاری قابل اعتماد: 50 میکرو اینچ (1.27 $mu$m) آبکاری طلای انتخابی در ناحیه تماس، دوام جفت‌گیری طولانی مدت تا 500 چرخه را تضمین می‌کند.

44620-0002 RJ45 بدون مگنتیک​ مشخصات دقیق

فیزیکی و مکانیکی

مشخصات الکتریکی

مشخصات لحیم کاری و محیطی​

44620-0002 دیتاشیت RJ45:

جک ماژولار RJ45 انطباق و استانداردها

• مقررات FCC: مطابق با بخش 68.5 مقررات FCC برای جک‌های ماژولار.
• استاندارد ظاهری: مطابق با الزامات کلاس B استاندارد PS-45499-002.
• مشخصات محصول: PS-43860-003.
• قابلیت اشتعال: دارای رتبه UL 94V-0.

سوالات متداول جک ماژولار RJ-45 معکوس Molex 44620-0002

1. نمای کلی محصول

سوال 1: "ویژگی مسدود کننده RJ-11" چیست؟

این یک طراحی مکانیکی است که از ورود تصادفی پلاگین RJ-11 به جک RJ-45 جلوگیری می‌کند و از پین‌های بیرونی حساس در برابر آسیب محافظت می‌کند.

سوال 2: "معکوس" برای این کانکتور به چه معناست؟

جک دارای جهت‌گیری زبانه بالا است. زبانه قفل کابل جفت‌شونده هنگام نصب کانکتور روی PCB رو به بالا است.

سوال 3: آیا این کانکتور شیلددار است؟

بله. شامل یک شیلد برنجی برای محافظت در برابر EMI و زبانه زمین پنل است.

2. مواد و کیفیت ساخت

سوال 1: از چه موادی استفاده شده است؟

• بدنه: نایلون پر شده با شیشه مشکی (PA)، دارای رتبه UL 94V-0
• ترمینال‌ها: فسفر برنز با کارایی بالا
• شیلد: برنج بادوام

سوال 2: مشخصات آبکاری چیست؟

• ناحیه تماس: حداقل 50 میکرو اینچ (1.27 میکرومتر) طلا
• ناحیه دم PCB: حداقل 100 میکرو اینچ (2.54 میکرومتر) قلع
• زیر لایه: حداقل 50 میکرو اینچ (1.27 میکرومتر) نیکل
• شیلد: 100 میکرو اینچ (2.54 میکرومتر) نیکل روی زیر لایه مس 50 میکرو اینچ (1.27 میکرومتر)

3. مشخصات فنی و طرح‌بندی

سوال 1: ارتفاع جک چقدر است؟

ارتفاع کم‌ارتفاع: 13.46 میلی‌متر (.530 اینچ)

سوال 2: ضخامت PCB توصیه شده چیست؟

1.57 میلی‌متر (.062 اینچ)

سوال 3: تلرانس قطر سوراخ برای طرح‌بندی PCB چیست؟

قطر سوراخ ترمینال معمولی: 0.89 ± 0.08 میلی‌متر (.035 اینچ ± .003 اینچ)

4. انطباق و استانداردها

سوال 1: آیا این جک با مقررات FCC مطابقت دارد؟

بله، مطابق با مقررات FCC بخش 68.5 برای جک‌های ماژولار است.

سوال 2: مشخصات ظاهری چیست؟

مطابق با الزامات کلاس B مشخصات ظاهری PS-45499-002 است.

سوال 3: آیا این جک‌ها قابل پشته شدن هستند؟

قابلیت پشته شدن از پهلو برای نسخه‌های بدون زبانه زمین پنل پشتیبانی می‌شود.

5. بسته‌بندی و جابجایی

سوال 1: 44620-0002 چگونه بسته‌بندی می‌شود؟

در سینی‌های ترموفرمد طبق مشخصات Molex PK-43860-005 بسته‌بندی می‌شود.

سوال 2: محدوده دمای لحیم کاری چیست؟

مقاوم در برابر لحیم کاری موج تا 260 درجه سانتی‌گراد است.
