جزئیات محصول
محل منبع: چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: JT7-1119NL
سند: LPJK9093AONL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.5-$2.3
جزئیات بسته بندی: سینی
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 500 هزار در ماه
شماره قطعه: |
JT7-1119NL |
P/N سازگار: |
LPJK9093AONL |
نوع محصولات: |
10GBASE-T RJ45 MagJack |
پیکربندی بندری: |
1×1 تک پورت |
سبک نصب: |
از طریق سوراخ (tht) |
توانایی پو: |
4-Pair PoE 90W |
ولتاژ جداسازی: |
2250 VDC |
تماس با آبکاری: |
50μ" طلا |
شماره قطعه: |
JT7-1119NL |
P/N سازگار: |
LPJK9093AONL |
نوع محصولات: |
10GBASE-T RJ45 MagJack |
پیکربندی بندری: |
1×1 تک پورت |
سبک نصب: |
از طریق سوراخ (tht) |
توانایی پو: |
4-Pair PoE 90W |
ولتاژ جداسازی: |
2250 VDC |
تماس با آبکاری: |
50μ" طلا |

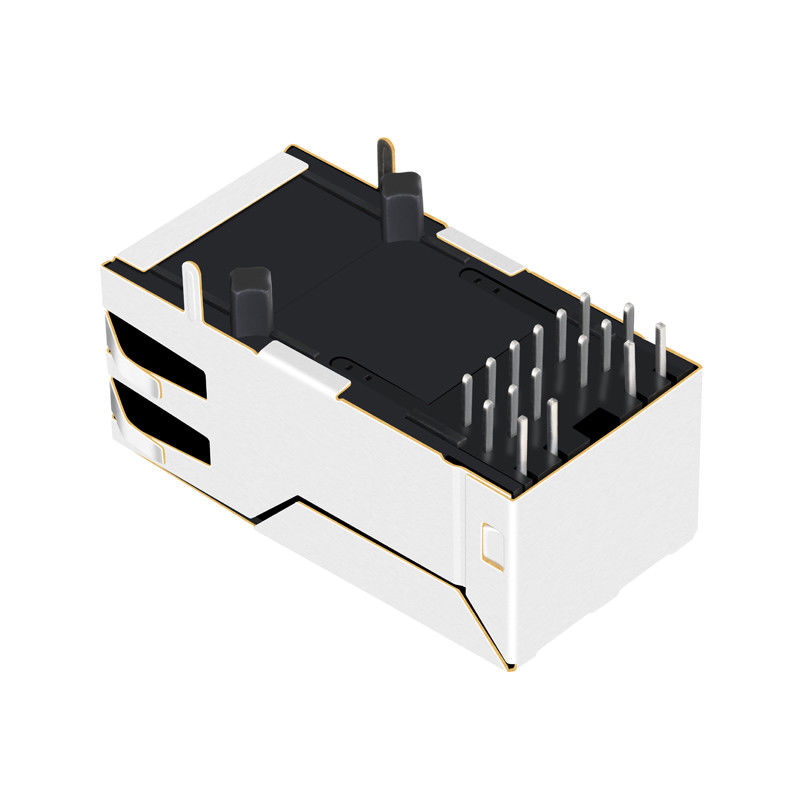

JT7-1119NL یک کانکتور 1x1 10GBASE-T RJ45 با مغناطیسی یکپارچه، پشتیبانی از 4 جفت PoE 90 واتی، ایزوله 2250 ولت، LED های سبز/زرد و سبز و مطابقت با IEEE 802.3 است. ایده آل برای سوئیچ ها، سرورها، اترنت صنعتی و تجهیزات شبکه PoE.
JT7-1119NL توسط Pulse Electronics یک کانکتور 10GBASE-T RJ45 ممتاز و با کارایی بالا است که برای تجهیزات شبکه نسل بعدی طراحی شده است. با داشتن پیکربندی تک پورت 1x1، مغناطیسی یکپارچه، و قابلیتهای قوی 4 جفتی 90W PoE، این کانکتور فناوری سوراخ ورودی جانبی (THT) مهندسی شده است تا نیازهای سختگیرانه IEEE 802.3 را برآورده کند. JT7-1119NL با پوشش برتر EMI، روکش طلایی 50 اینچ برای حداکثر دوام و ردپایی با زاویه راست فشرده، راه حل ایده آلی برای سرورهای پرسرعت، سوئیچ ها، روترها و ایستگاه های پایه است.
JT7-1119NL از استقرارهای مدرن Power over Ethernet پشتیبانی می کند که نسبت به راه حل های سنتی PoE نیاز به تحویل توان بسیار بالاتری دارند.
| پارامتر | ارزش |
| نوع PoE | 4-Pair PoE |
| حداکثر توان | 90 وات |
| جریان پیوسته | 900 میلی آمپر در هر جفت |
| جریان افزایشی | 1 آمپر در هر جفت برای 75 میلی ثانیه |
| دسته بندی | مشخصات | جزئیات |
|---|---|---|
| عمومی و مکانیک | شماره قطعه | JT7-1119NL |
| تعداد پورت ها | 1x1 (تک پورت) | |
| سرعت | 10GBASE-T | |
| نوع بسته | THT (فناوری از طریق سوراخ) | |
| زاویه نصب PCB | ورودی جانبی (زاویه راست) | |
| جهت گیر | چفت کردن | |
| ابعاد (L× W× H) | 34.29 میلیمتر × 16.51 میلیمتر × 13.33 میلیمتر (1.350 × 0.650 اینچ × 0.525 اینچ) | |
| طول پین | 3.43 میلی متر (.135 اینچ) | |
| برش پانل | 17.27 × 13.72 میلیمتر (.680 × 0.540 اینچ) | |
| ویژگی های الکتریکی | نسبت چرخش | 1:1 (1.00 ± 2%) |
| اندوکتانس (OCL) | 120 µH MIN @ 100 kHz، 100 mV | |
| رتبه بندی PoE | 4 جفت PoE، 90 وات (900 میلی آمپر MAX جریان پیوسته در هر جفت پیچ خورده) | |
| جداسازی ورودی-خروجی | 2250 VDC MIN @ 60 ثانیه | |
| از دست دادن درج | -3.0 dB MAX @ 100 KHz؛ -2.0 dB MAX (-1.4 dB TYP) @ 1 ~ 400 MHz |
|
| ضرر برگشتی (Z OUT = 100 OHM ± 1%) | -22 دسی بل MIN @ 1 ~ 100 مگاهرتز؛ -22 + 20.75×LOG (f/100) دسی بل MIN @ 100 ~ 500 مگاهرتز |
|
| Crosstalk (کانال های مجاور) | -28 دسی بل در دقیقه (1 تا 100 مگاهرتز) -19 دسی بل در دقیقه (100 تا 500 مگاهرتز) |
|
| نسبت رد حالت معمول (CMRR) | -26 دسی بل MIN @ 100 ~ 500 مگاهرتز | |
| مواد و آبکاری | تماس با آبکاری منطقه جفت گیری | زیر صفحه 50 µ'' طلا (طلایی) بیش از 50 µ'' MIN نیکل (Ni) |
| آبکاری دم لحیم کاری | 200-500 µ'' 100% قلع مات | |
| اطلاعات پایه مواد | فسفر برنز | |
| مسکن پلاستیکی | مواد ترموپلاستیک، درجه اشتعال پذیری UL 94V-0 | |
| سپر فلزی | آلیاژ مس با آبکاری نیکل | |
| پیکربندی LED | LED سمت چپ | سبز/زرد دو رنگ (565–575 نانومتر / 585–595 نانومتر) |
| LED سمت راست | سبز تک رنگ (568 نانومتر) | |
| ولتاژ جلو (VF) | 2.1 ولت ~ 2.7 ولت @ 20 میلی آمپر | |
| اتلاف نیرو (Pd) | حداکثر 105 میلیوات (چپ) / 68 میلیوات حداکثر (راست) | |
| محیط زیست و لحیم کاری | دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| دمای ذخیره سازی | -20 درجه سانتیگراد تا +125 درجه سانتیگراد | |
| وضعیت RoHS | بله، مطابق با RoHS-6 | |
| قابلیت لحیم کاری (J-STD-002) | مطابق با تست شیب و نگاه 245 درجه سانتیگراد | |
| لحیم کاری موجی (J-STD-075) | W2، حداکثر 270 درجه سانتیگراد از طریق موج لحیم کاری | |
| حساسیت به رطوبت (J-STD-020) |
سطح 1 (MSL 1 - بدون حساسیت به رطوبت) |
کانکتور JT7-1119NL 90W PoE RJ45 شامل LED های وضعیت یکپارچه برای تشخیص ساده شبکه است.
| موقعیت LED | رنگ | عملکرد معمولی |
| LED سمت چپ | سبز | فعالیت پیوند |
| LED سمت چپ | زرد | سرعت/وضعیت |
| LED سمت راست | سبز | وضعیت برق/پیوند |
| پارامتر | سبز (چپ) | زرد (چپ) | سبز (راست) |
| طول موج | 565-575 نانومتر | 585-595 نانومتر | 568 نانومتر |
| حداکثر اتلاف نیرو | 105 مگاوات | 105 مگاوات | 68 مگاوات |
| اوج جریان رو به جلو | 140 میلی آمپر | 140 میلی آمپر | 150 میلی آمپر |
| ولتاژ فوروارد @20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
JT7-1119NL با موارد زیر مطابقت دارد:
| پارامتر | ارزش |
| دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| دمای ذخیره سازی | -20 درجه سانتیگراد تا +125 درجه سانتیگراد |
| حساسیت به رطوبت | سطح 1 |
| دمای لحیم کاری موجی | تا 270 درجه سانتیگراد |
به دنبال یک قابل اعتمادکانکتور 10GBASE-T RJ45 با مغناطیسی یکپارچه و پشتیبانی از PoE 90W?
JT7-1119NL یکپارچگی سیگنال عالی، محافظت از جداسازی قوی و عملکرد ثابت شده اترنت را برای برنامه های کاربردی شبکه ای سخت فراهم می کند. برای قیمت گذاری، نمونه ها، برگه های داده، توصیه های PCB و پشتیبانی از تولید حجم، همین امروز با تیم مهندسی و فروش ما تماس بگیرید.
JT7-1119NL یک کانکتور تک پورت 10GBASE-T RJ45 با مغناطیسی یکپارچه است که برای تجهیزات شبکه اترنت پرسرعت که نیاز به عملکرد 10 گیگابیت و پشتیبانی از PoE دارند، طراحی شده است.
بله. این کانکتور از 4 جفت PoE با توان تحویل تا 90 وات پشتیبانی می کند که آن را برای برنامه های PoE++ مناسب می کند.
ماژول مغناطیسی یکپارچه حداقل ولتاژ جداسازی 2250VDC را برای 60 ثانیه فراهم می کند.
بله. این محصول به طور کامل با الزامات زیست محیطی RoHS-6 مطابقت دارد.
معمولاً در سوئیچها، روترها، نقاط دسترسی، دستگاههای اترنت صنعتی، سیستمهای نظارتی و سایر تجهیزات شبکه ۱۰ گیگابیتی مستقر میشود.
