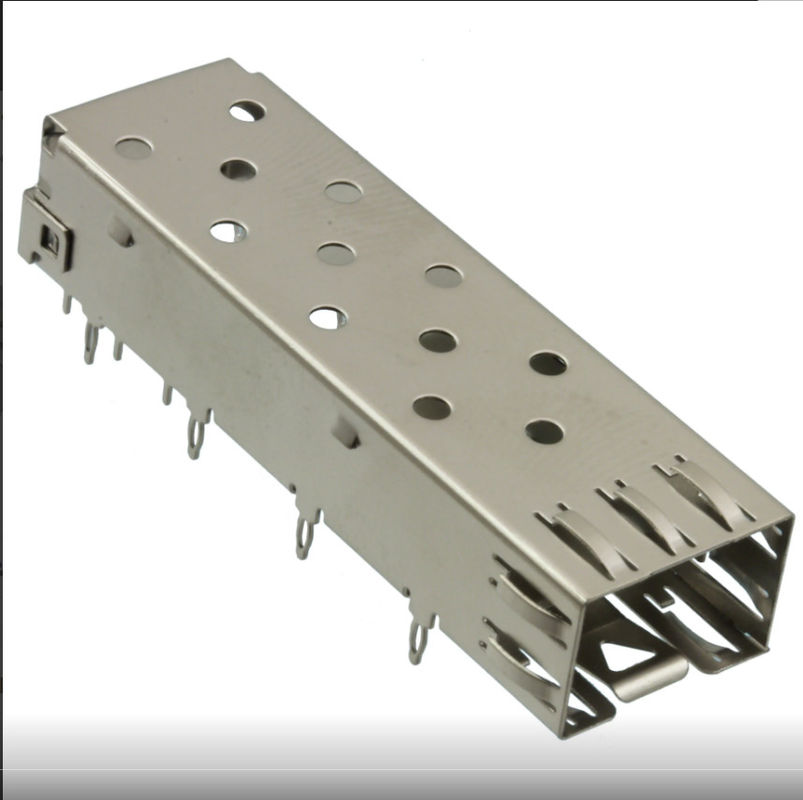

2227302-1 4Gb/S SFP Cage Single Piece Press-Fit Connector

را2227302-1 SFP Cageیک استکانکتور قفس تک پورت 1x1 SFPبرای سخت افزار شبکه فشرده و با قابلیت اطمینان بالا طراحی شده است. ساخته شده با یکسبک نصب از طریق سوراخ با فشار مناسبوجنس قفس فولادی ضد زنگ، این قفس SFP از یکپارچه سازی PCB ایمن، حفاظت EMI قوی و عملکرد مکانیکی پایدار در محیط های سخت سیستم پشتیبانی می کند.

با یکحداکثر سرعت داده 4 گیگابیت بر ثانیه، قفس 2227302-1 برای برنامه هایی مناسب است که نیاز به حفظ ماژول نوری قابل اعتماد، محافظ کارآمد و سازگاری بافرستنده گیرنده های سازگار با MSA SFP. آنبدون لوله نورپیکربندی آن را به یک انتخاب ساده برای طرح هایی تبدیل می کند که به کانال های نشانگر نوری یکپارچه نیاز ندارند.

مشخصات فنی 2227302-1 SFP Cage

1. پیکربندی فیزیکی

2. عملکرد و محیط زیست

ویژگی های 2227302-1 Press-Fit SFP Cage

1. پیکربندی پورت فشرده 1x1: 2227302-1 یکقفس SFP تک پورتطراحی شده برای تجهیزات شبکه آگاه از فضا. ردپای جمع و جور آن آن را به گزینه ای عالی برای سیستم هایی تبدیل می کند که املاک و مستغلات PCB محدود است.

2. تعبیه فشاری از طریق سوراخ: این قفس از aسبک نصب PCB از طریق سوراخ با فشار مناسب، به اطمینان از حفظ مکانیکی قوی و عملکرد مونتاژ ثابت کمک می کند. نصب پرس فیت همچنین از جریان کار تولید قابل اعتماد در تولید با حجم بالا پشتیبانی می کند.

3. ساخت و ساز فولاد ضد زنگ: قفس از ساخته شده استفولاد ضد زنگ با ضخامت 0.25 میلی متر، یک ساختار مکانیکی قوی و بادوام ارائه می دهد. این ماده به حفظ ثبات کانکتور کمک می کند و در عین حال از عملکرد محافظ EMI پشتیبانی می کند.

4. ساختار محافظ EMI: طراحی شاملفنرهای داخلی و خارجی EMIبرای کمک به کاهش تداخل الکترومغناطیسی و بهبود یکپارچگی سیگنال در برنامه های حساس شبکه.

5. SFP MSA Compliance: قفس به گونه ای طراحی شده استبا فرستنده‌های SFP MSA سازگار شود، آن را برای طرح های پلت فرم استاندارد مبتنی بر SFP مناسب می کند.

6. No Light Pipe: این نسخه عرضه شده استبدون لوله نور، که برای برنامه هایی که از ترتیبات LED جایگزین استفاده می کنند یا به نشانگرهای نوری یکپارچه نیاز ندارند ایده آل است.

2227302-1 تک تیکهطراحی قفس SFP

الزامات طراحی و ادغام PCB:

برای اطمینان از عملکرد مطلوب و تناسب مکانیکی، مشخصات PCB زیر توصیه می شود:

• حداقل ضخامت PCB (یک طرفه):1.50 میلی متر [.059 اینچ]
• حداقل ضخامت PCB (دو طرفه):3.00 میلی متر
• زمین کردن:برای حفظ استانداردهای سرکوب EMI برای زمین شاسی، لنت ها و ویاس های یکپارچه مورد نیاز است.
• حفاظت ESD:برای جلوگیری از آسیب دیدن قطعات در حین حمل و نقل و جابجایی، در بسته بندی مخصوص سینی ESD ارسال می شود.

یادداشت های مکانیکی و مونتاژ

قفس 2227302-1 SFP برای مونتاژ قابل اعتماد در سطح برد و استفاده طولانی مدت طراحی شده است. با توجه به مشخصات ارائه شده:

• قفس ازفولاد ضد زنگ با ضخامت 0.25 میلی متر
• پایان استبه طور کلی نیکل اندود شده است
• لبه های آبکاری نشده مجاز است
• پدها و vias ها به عنوان در نظر گرفته شده اندزمین شاسی
• قفس پشتیبانی می کندنصب از طریق سوراخ متناسب با فشار
• ضخامت PCB توصیه شده است1.5 میلی متر
• حداقل ضخامت تخته است1.50 میلی متر برای تخته های یک طرفهو3.00 میلی متر برای تخته های دو طرفه

این جزئیات باعث می شود که قفس برای سیستم هایی مناسب باشد که هم اتصال زمین الکتریکی و هم قابلیت اطمینان مکانیکی مهم است.

سوالات متداول درباره 2227302-1 SFP Cage

را2227302-1 SFP Cageیک کانکتور قفس SFP یک پورت فشرده، فشرده، مناسب و تک پورت است که برای کاربردهای شبکه قابل اعتماد با کارایی بالا طراحی شده است. باساخت فولاد ضد زنگ،محافظ EMI،نصب پرس مناسب از طریق سوراخ، وسازگاری SFP MSA، یک پایه مکانیکی و الکتریکی محکم برای ادغام ماژول های نوری فراهم می کند.

اگر پروژه شما نیاز به یککانکتور قفس 1x1 SFPبا طراحی تمیز و صرفه جویی در فضا و عملکرد قابل اعتماد در سطح تخته،2227302-1 SFP Cageیک انتخاب قوی است

1. 2227302-1 SFP Cage برای چه استفاده می شود؟

2227302-1 SFP Cage به عنوان یک رابط مکانیکی و محافظ EMI برایفرستنده و گیرنده SFPدر تجهیزات شبکه و ارتباطات

2. آیا 2227302-1 SFP Cage با ماژول های استاندارد SFP سازگار است؟

بله. طراحی شده است تابا فرستنده‌های SFP MSA سازگار شود.

3. آیا این قفس SFP دارای لوله نور است؟

خیر، این نسخه به عنوان مشخص شده استبدون لوله نور.

4. حداکثر نرخ داده پشتیبانی شده چقدر است؟

قفس از a پشتیبانی می کندحداکثر سرعت داده 4 گیگابیت بر ثانیه.

5. ضخامت PCB توصیه شده چقدر است؟

ضخامت PCB توصیه شده است1.5 میلی متر.
