جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: ISO 9001,ISO 14001,UL,SGS,REACH168
شماره مدل: 1888617-1
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 10/100 / 25K
قیمت: $0.11-$35
جزئیات بسته بندی: 20 / سینی
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 350K / ماه
شماره قطعه: |
۱۸۸۸۶۱۷-۱ |
نوع محصول: |
QSFP+ Cage Assy |
قابل مهر و موم شدن: |
نه |
اسپرینگ های EMI: |
با |
فسخ: |
Through Hole - Press-Fit |
سینک حرارتی: |
با |
شماره قطعه: |
۱۸۸۸۶۱۷-۱ |
نوع محصول: |
QSFP+ Cage Assy |
قابل مهر و موم شدن: |
نه |
اسپرینگ های EMI: |
با |
فسخ: |
Through Hole - Press-Fit |
سینک حرارتی: |
با |

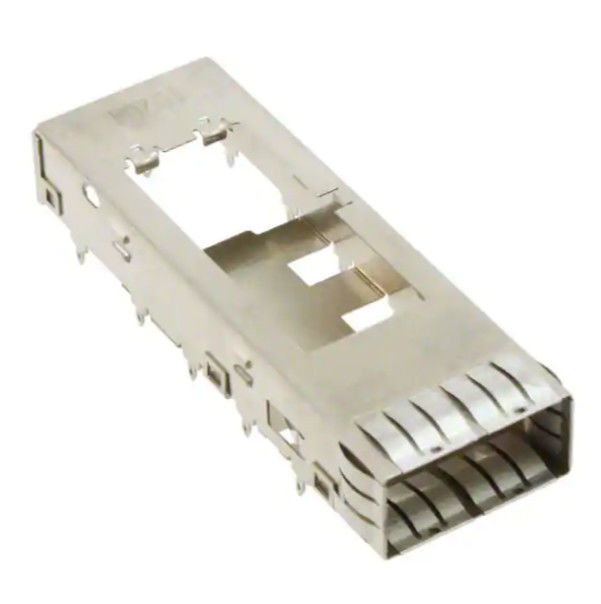

TE 1888617-1 QSFP+ Cage یک مجموعه قفس تک درگاهی است که برای برنامه های ورودی/خروجی قابل اتصال QSFP+ طراحی شده است. این برای استفاده با فرستنده گیرنده های سازگار با QSFP MSA در نظر گرفته شده است و از یک روش پایانی با فشار مناسب برای اتصال PCB استفاده می کند. این قفس دارای فنرهای داخلی/خارجی EMI، بدنه قفس نقره ای نیکل و سازگاری با سینک حرارتی است که آن را برای طراحی های شبکه با تراکم بالا و متمرکز بر سیگنال مناسب می کند.
| ویژگی | مشخصات |
|---|---|
| پیکربندی پورت | 1 پورت (1 × 1 ماتریس) |
| روش خاتمه | Through Hole - Press-Fit |
| مواد قفس | نیکل نقره |
| مهار EMI | فنرهای EMI داخلی/خارجی |
| آبکاری تماس PCB | قلع |
| طول پست خاتمه | 2.2 میلی متر [.086 اینچ] |
| درجه اشتعال پذیری | UL 94V-0 |
| سازگار با سینک حرارتی | بله |
اگر به دنبال یکقفس QSFP+ قابل اعتماد برای طراحی های فشرده میزبان، این قسمت یک تناسب تمیز را برایماتریس پورت 1×1پیاده سازی و پشتیبانیSFP+ شکم به شکم انباشته شده استبرنامه های کاربردی همانطور که در داده های طراحی/مشخصات ذکر شده است. طراحی نیز شاملویژگی های مهار EMIو الفUL 94V-0درجه اشتعال پذیری، به آن کمک می کند تا با الزامات سخت افزاری سطح سیستم هماهنگ شود.
برای برنامه ریزی چیدمان، TE a را مشخص می کندتناسب پرس از طریق سوراخرویکرد نصب و ارائه راهنمایی های مرتبط با PCB در طراحی مشتری. نقاشی نیز شناسایی می کندداده A به عنوان سطح بالای صفحه میزبانو خاطرنشان میکند که این محصول برای محدودیتهای مکانیکی برد میزبان، از جمله حداقل الزامات ضخامت برد که در بالا ذکر شد، در نظر گرفته شده است.
برای اطمینان از عملکرد و مونتاژ بهینه، لطفاً دستورالعملهای فنی زیر را رعایت کنید:
قفس TE 1888617-1 QSFP+ برای موارد زیر مناسب است:
بله. نقاشی آن را به عنوان یک مشخص می کندقفس ورودی/خروجی قابل اتصال QSFP+و بیان می کند که با آن جفت می شودفرستنده گیرنده های سازگار با QSFP MSA.
استفاده می کندتناسب پرس از طریق سوراخخاتمه به PCB
بله. قسمت شاملفنرهای داخلی / خارجی EMIبرای مهار EMI
TE مشخص می کندحداقل 1.45 میلی متر برای تخته های یک طرفهو2.2 میلی متر برای تخته های دو طرفه.
بله، محصول به عنوان لیست شده استسینک حرارتی سازگار است.
