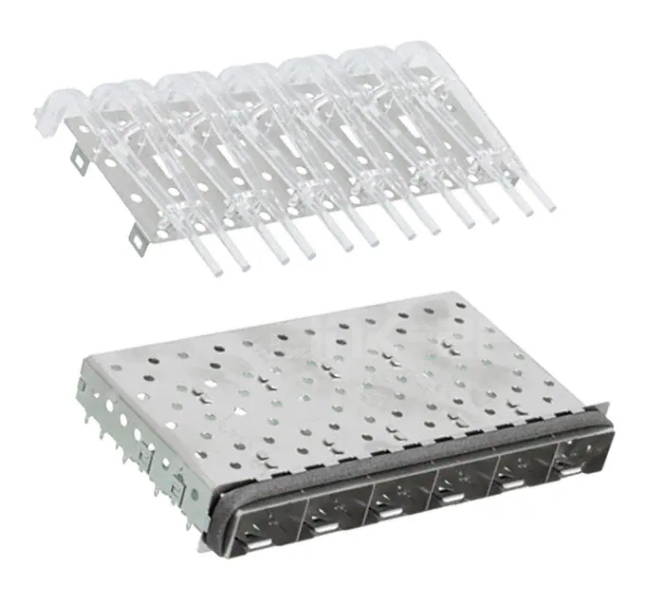

2007169-1 1x6 SFP+ Cage Assembly با لوله نور و گاسکت EMI

2007169-1 بررسی اجمالی مونتاژ قفس 1x6 SFP+

2007169-1 یک مونتاژ 1x6 SFP+ Ganged Cage با کارایی بالا است که برای برنامه‌های شبکه، مخابرات و مراکز داده نیازمند طراحی شده است. این قفس ورودی/خروجی با قابلیت اتصال 6 پورت که برای پشتیبانی از مسیریابی سیگنال با سرعت بالا طراحی شده است حداکثر سرعت داده تا 16 گیگابیت بر ثانیه را در هر پورت ارائه می دهد.

این مدل به طور کامل مجهز به یک لوله نور یکپارچه استاندارد برای نشان دادن وضعیت بصری واضح و یک واشر EMI الاستومری برای اطمینان از مهار تداخل الکترومغناطیسی برتر است. 2007169-1 که از نقره نیکل بادوام ساخته شده و برای دماهای عملیاتی شدید (-55 درجه سانتیگراد تا 105 درجه سانتیگراد) درجه بندی شده است، قابلیت اطمینان بی نظیری را برای طرح های PCB حیاتی شما فراهم می کند.

چرا I/O قابل اتصال 16 گیگابیت بر ثانیه SFP+ 2007169-1 را انتخاب کنید؟

• یک مجموعه قفس 6 پورت SFP+ در یک پیکربندی گروهی
• ساخت و ساز قابل آب بندی برای نصب های محافظت شده بیشتر
• محفظه واشر EMI برای محافظت بهتر سیگنال
• برای نصب ایمن PCB، پایانه سوراخ شده با فشار مناسب
• محلولی که برای عملیات دمای صنعتی درجه بندی شده است

مشخصات 2007169-1SFP+ Cage with Light Pipe

2007169-1 Drawing - طرح بندی PCB توصیه شده

یادداشت های طراحی و ادغام

این مجموعه قفس برای کاربردهای ورودی/خروجی قابل اتصال SFP+ که در آن تراز مکانیکی، کنترل EMI و تراکم پورت مهم هستند، در نظر گرفته شده است. نصب پرس مناسب از طریق سوراخ از اتصال PCB قابل اعتماد پشتیبانی می کند، در حالی که مواد قفس نقره ای نیکل به ایجاد یک پایه ساختاری قوی کمک می کند.

برای برنامه ریزی چیدمان، ضخامت PCB توصیه شده 1.5 میلی متر باید در طول طراحی برد و اعتبار سنجی مکانیکی در نظر گرفته شود. از آنجایی که قطعه با سینک حرارتی سازگار نیست، معماری حرارتی باید در سطح سیستم بر اساس ماژول نهایی و محیط شاسی ارزیابی شود.

برنامه های کاربردی هدف

2007169-1 SFP+ 1x6 Cage Assembly برای مسیریابی با چگالی بالا در کاربردهای زیر ایده آل است:

★ سوئیچ ها و روترهای سازمانی
★ سرورهای مرکز داده و آرایه های ذخیره سازی
★ ایستگاه های پایه مخابرات
★ کارت های رابط شبکه (NIC)
★ تجهیزات شبکه های صنعتی

سوالات متداول درباره 2007169-1باند شدهقفس +SFP

2007169-1 1 x 6 SFP Cage Assembly یک قفس SFP+ شش پورت قابل آب بندی با لوله نور و پشتیبانی واشر EMI است. با حداکثر سرعت داده 16 گیگابیت بر ثانیه، خاتمه سوراخ با فشار مناسب و عملکرد دمای صنعتی، مناسب برای شبکه های با چگالی بالا و طرح های سیگنال است.

1. 2007169-1 برای چه استفاده می شود؟

این به عنوان یک مجموعه قفس 1 x 6 SFP+ برای برنامه های ورودی/خروجی قابل اتصال با چگالی بالا، به ویژه در مواردی که کنترل EMI و نصب برد ایمن مورد نیاز است، استفاده می شود.

2. آیا 2007169-1 شامل لوله نور است؟

بله. این مجموعه قفس شامل یک لوله نور استاندارد است.

3. آیا 2007169-1 قابل آب بندی است؟

بله. محصول به عنوان قابل مهر و موم مشخص شده است.

4. حداکثر نرخ داده چقدر است؟

حداکثر سرعت داده 16 گیگابیت بر ثانیه است.

5. قفس چگونه به PCB متصل می شود؟

از پایانه پرس مناسب از طریق سوراخ استفاده می کند.

6. چه محدوده دمایی را پشتیبانی می کند؟

محدوده دمای عملیاتی -55 درجه سانتیگراد تا 105 درجه سانتیگراد است.
