جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H1260NL H1260NLT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
پ.ن: |
H1260NL / H1260NLT |
نرخ داده: |
100BASE-TX |
نمونه های رایگان: |
موجود است |
بسته: |
SMD 16 پین |
دما: |
0 ℃ تا +70 |
Rohs سازگار: |
بله |
ولتاژ جداسازی: |
1500 VAC |
نسبت چرخش: |
1ct: 1ct |
پ.ن: |
H1260NL / H1260NLT |
نرخ داده: |
100BASE-TX |
نمونه های رایگان: |
موجود است |
بسته: |
SMD 16 پین |
دما: |
0 ℃ تا +70 |
Rohs سازگار: |
بله |
ولتاژ جداسازی: |
1500 VAC |
نسبت چرخش: |
1ct: 1ct |
| پارامتر | مشخصات |
|---|---|
| شماره قطعه | H1260NL / H1260NLT |

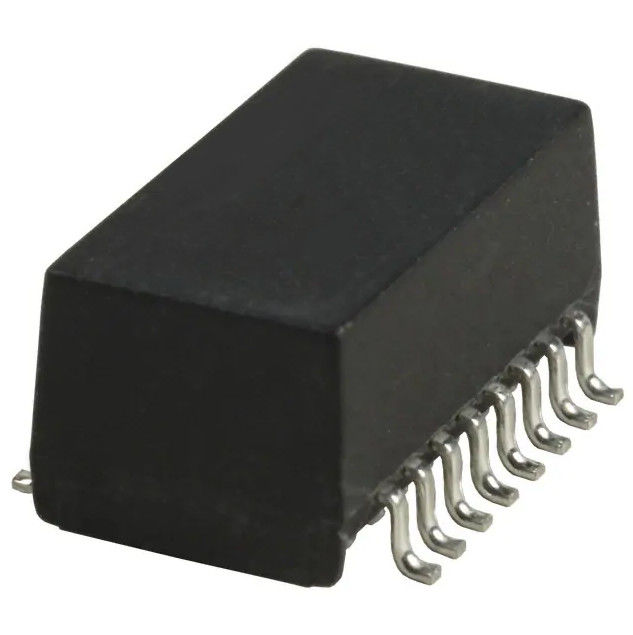

| نوع دستگاه | ترانسفورماتور SMT LAN |
| استاندارد اترنت | 100BASE-TX |
| نسبت چرخش | 1CT:1CT / 1:1 |
| تعداد کانال ها | مجرد |
| سبک نصب | SMD |
| دمای عملیاتی | 0 تا 70 درجه سانتی گراد |
| دمای ذخیره سازی | -20 درجه سانتیگراد تا +125 درجه سانتیگراد |
| ولتاژ جداسازی | 1500 VAC / 1500 VRMS |
| RoHS | بله |
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش | 1:1 ± 2٪ |
| از دست دادن درج | 100 کیلوهرتز: -1.2 دسی بل حداکثر 1–125 مگاهرتز: -0.2 - 0.002·f^1.4 دسی بل حداکثر |
| ضرر برگشتی، 100BT (Zout = 100 Ω ± 15%) | 0.1-30 مگاهرتز: -16 دسی بل min30-60 مگاهرتز: -10 + 20·log10 (f/60 مگاهرتز) دسی بل min60-80 مگاهرتز: -10 دسی بل در دقیقه |
| اندوکتانس (OCL) | 350 μH دقیقه |
| Crosstalk، کانال های مجاور | 1 مگاهرتز: -50 دسی بل min10-100 مگاهرتز: -55 + 22·log10 (f/10) دسی بل دقیقه |
| نسبت رد حالت مشترک | 2 مگاهرتز: -50 دسی بل دقیقه 30–200 مگاهرتز: -15 + 20·log10 (f/200) دسی بل دقیقه |
| مقاومت DC، سیم پیچ 1/2 | حداکثر 0.65 Ω |
| عدم تعادل مقاومت DC | حداکثر 0.065 Ω |
| جداسازی ورودی-خروجی | 1500 VRMS دقیقه در 60 ثانیه |
اگر به یک ترانسفورماتور SMT LAN فشرده برای اترنت 100BASE-TX نیاز دارید، H1260NL / H1260NLT ترکیبی عملی از کوپلینگ 1:1، ایزوله سازی 1500 VRMS، انطباق با RoHS و در دسترس بودن نوار و حلقه را ارائه می دهد. این یک مناسب برای سخت افزار اترنت است که نیاز به یکپارچگی سیگنال قابل اعتماد و تولید ساده نصب شده روی سطح دارد.
بله.H1260NLTنسخه بسته بندی نوار و حلقه استH1260NL; دیتاشیت بیان می کند که با اضافه کردنپسوند "T".بسته بندی نوار و حلقه را نشان می دهد.
دیتاشیت مشخص می کند100BASE-TXپشتیبانی کنید.
دیتاشیت لیست می کندحداقل 1500 VRMS برای 60 ثانیهو همچنین ولتاژ جداسازی را به عنوان مشخص می کند1500 VAC.
بله. قطعه به صورت an مشخص شده استSMD / SMTدستگاه
