جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: BT16B03
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$0.8
جزئیات بسته بندی: T&R
زمان تحویل: حدود 1 هفته
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 5 کیلوگرم در ماه
شماره قطعه: |
BT16B03 |
خانواده: |
10/100base-t مقناطیسی LAN |
نصب: |
smt |
استاندارد اترنت: |
IEEE802.3u |
تعداد بنادر: |
مجرد |
سلام پات: |
1500 Vrms |
OCL: |
350 ساعت دقیقه |
لحیم کاری: |
اوج IR 255 ℃ |
سازگار با Rohs: |
بله |
محدوده دمای عملیاتی: |
0 ℃ تا +70 ℃ |
شماره قطعه: |
BT16B03 |
خانواده: |
10/100base-t مقناطیسی LAN |
نصب: |
smt |
استاندارد اترنت: |
IEEE802.3u |
تعداد بنادر: |
مجرد |
سلام پات: |
1500 Vrms |
OCL: |
350 ساعت دقیقه |
لحیم کاری: |
اوج IR 255 ℃ |
سازگار با Rohs: |
بله |
محدوده دمای عملیاتی: |
0 ℃ تا +70 ℃ |
BT16B03 0.5µH 1:1 ترانسفورماتور پالس SMD برای 100Base-T LAN، ایزولاسیون 1.5kV، 0–70℃، مطابق با RoHS. ایده آل برای سوئیچ ها، روترها، PoE، اترنت صنعتی.

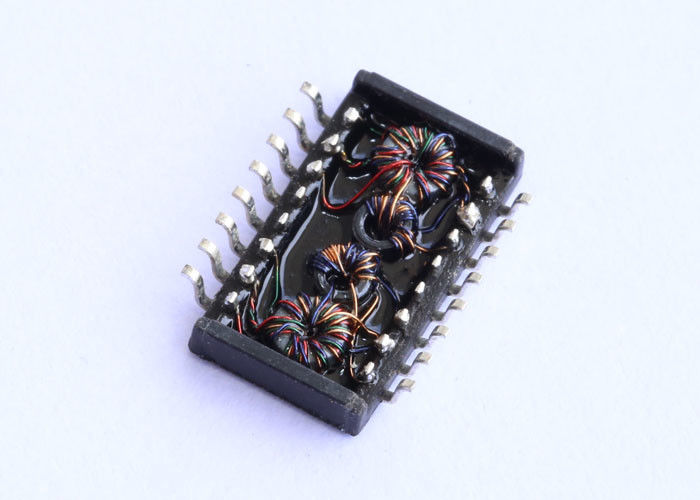

BT16B03 یک ترانسفورماتور پالس SMD تک پورت 0.5µH، 1:1 با عملکرد بالا است که برای برنامه های 100Base-T LAN طراحی شده است. این اطمینان از یکپارچگی سیگنال قابل اعتماد را تضمین می کند، با استانداردهای IEEE802.3u مطابقت دارد و ایزولاسیون قوی با رتبه 1.5kV ارائه می دهد. BT16B03 که با RoHS مطابقت دارد و برای دستگاه های شبکه تجاری و صنعتی مهندسی شده است، برای سوئیچ ها، روترها، دستگاه های PoE و سایر ماژول های رابط اترنت ایده آل است.
1. ولتاژ ایزولاسیون بالا: ایزولاسیون 1.5kV Vrms عملکرد ایمن را در برنامه های PoE و اترنت صنعتی تضمین می کند.
2. بسته بندی SMD فشرده: طراحی صرفه جویی در فضا از طرح بندی PCB با چگالی بالا و مونتاژ SMT پشتیبانی می کند.
3. عملکرد الکتریکی بهینه شده:
4. مطابق با استانداردهای صنعت: الزامات IEEE802.3u و تحمل بازپخت اوج IR 255℃ را برآورده می کند.
5. دمای عملیاتی گسترده: 0℃ تا +70℃، با محدوده ذخیره سازی -25℃ تا +125℃.
6. مطابق با RoHS: طراحی سازگار با محیط زیست، بدون سرب.
| پارامتر | مقدار |
|---|---|
| نسبت دور (Tx:Rx) | 1:1 |
| افت درج (0.3–100 مگاهرتز) | -1.15 دسی بل حداکثر |
| افت بازگشت (30 مگاهرتز / 60 مگاهرتز / 80 مگاهرتز) | -18 / -14 / -12 دسی بل حداقل |
| تداخل (0.3–60 مگاهرتز / 60–100 مگاهرتز) | -45 / -35 دسی بل حداقل |
| DMRR (0.5–100 مگاهرتز) | -30 دسی بل حداقل |
| اندوکتانس اولیه (LK Max) | 0.5 µH |
| نشتی (LK) | 1.2 Ω حداکثر |
| ظرفیت بین سیم پیچ (CWW) | 28 pF حداکثر |
| ولتاژ ایزولاسیون (Hi-Pot) | 1.5 kV Vrms |
| دمای عملیاتی | 0℃~+70℃ |
| دمای ذخیره سازی | -25℃~+125℃ |
ردپای PCB BT16B03
BT16B03 طراحی SMD فشرده، ایزولاسیون بالا و عملکرد سیگنال عالی را برای شبکه های اترنت مدرن متعادل می کند. با مشخصات الکتریکی قوی و انطباق تایید شده، خطرات طراحی PCB را کاهش می دهد و چرخه های توسعه محصول را تسریع می بخشد.
درخواست نمونه و پشتیبانی فنی موجود است.
A1: BT16B03 از برنامه های 100Base-T پشتیبانی می کند، ایده آل برای اتصالات LAN 100 مگابیت بر ثانیه.
A2: بله، با ایزولاسیون 1.5kV، می تواند ولتاژ PoE استاندارد را تحمل کند و ایمنی دستگاه را تضمین می کند.
A3: بله، الزامات اوج IR 255℃ را برای مونتاژ معمولی نصب سطحی برآورده می کند.
A4: بله، درخواست های نمونه و نمودارهای ردپا/طرح بندی PCB توصیه شده برای ساده سازی تأیید طراحی در دسترس هستند.
