ماژول مغناطیسی ترانسفورماتور دو پورت QT48A03 SMT 100/1000 BASE-T

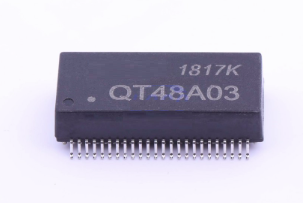

 QT48A03 ماژول ترانسفورماتور دو پورت 1000Base-T یک ماژول ترانسفورماتور اترنت گیگابیتی با کارایی بالا است که برای کاربردهای شبکه دو پورت 10/100/1000Base-T طراحی شده است. این ترانسفورماتور LAN SMT فشرده که برای مطابقت با استانداردIEEE 802.3ab مهندسی شده است، یکپارچگی سیگنال عالی، جداسازی الکتریکی و سرکوب EMI را برای رابط‌های اترنت مدرن فراهم می‌کند.10/100/1000Base-T48 پین SMT

و ابعاد فشرده، QT48A03 دو کانال کامل ترانسفورماتور اترنت گیگابیتی را در یک ماژول واحد ادغام می‌کند و به کاهش فضای PCB، ساده‌سازی طرح‌بندی و بهبود بهره‌وری تولید کمک می‌کند.باحداقل اندوکتانس اولیه 350 میکرو هانری تحت بایاس جریان مستقیم 8 میلی آمپر

،ولتاژ جداسازی 1500 ولت RMS، و انطباق با الزاماتRoHS ومورد، QT48A03 یک راه‌حل ایده‌آل برای تجهیزات شبکه با چگالی بالا از جمله سوئیچ‌های سازمانی، دستگاه‌های اترنت صنعتی، گیت‌وی‌های پهن باند و سیستم‌های ارتباطی است.عملکرد الکتریکی ترانسفورماتور دو پورت QT48A03 1000 BASE-Tپارامتر

عملکرد

پشتیبانی از اترنت 10/100/1000 Base-T، مطابق با الزامات IEEE802.3ab.

• پیکربندی دو پورت: دو پورت گیگابیتی را در یک ماژول واحد ادغام می‌کند، طرح‌بندی برد را بهینه کرده و تعداد قطعات را کاهش می‌دهد.
• آماده برای لحیم کاری مجدد در دمای بالا: طراحی شده برای برآورده کردن الزامات دمای پیک 255 درجه سانتیگراد لحیم کاری مجدد IR، که آن را برای تولید استاندارد SMT ایده‌آل می‌سازد.
• اندوکتانس قوی: حداقل اندوکتانس اولیه 350 میکرو هانری را با بایاس جریان مستقیم 8 میلی آمپر تضمین می‌کند و یکپارچگی سیگنال پایدار را تضمین می‌کند.
• انطباق زیست محیطی: 100% مطابق با RoHS و بدون سرب.
• محدوده عملیاتی گسترده: به طور قابل اعتماد در محیط‌های دمای تجاری استاندارد (0 تا +70 درجه سانتیگراد) کار می‌کند.
• مشخصات فنی ترانسفورماتور اترنت 48 پین QT48A03:پارامتر

مشخصات

ابعاد

به لطف طراحی دو پورت و جداسازی نویز برتر، ماژول مغناطیس اترنت QT48A03 جزء انتخابی برای طیف گسترده‌ای از سخت‌افزارهای مخابراتی و شبکه‌ای است:

* سوئیچ‌های دیجیتال با کارایی بالا و روترهای سازمانی

* دستگاه‌های تغذیه شده از طریق اترنت (PoE) (PD)

* فرستنده‌های نوری و مبدل‌های رسانه
* تجهیزات دسترسی پهن باند (ISDN, ADSL, VDSL)
* جعبه‌های تنظیم بالا (STB) و پخش‌کننده‌های تعاملی HD
* تجهیزات شبکه دیجیتال خدمات یکپارچه (ISDN)
پرسش و پاسخ در مورد مغناطیس‌های گیگابیتی SMT QT48A03
س: ماژول ترانسفورماتور اترنت دو پورت چیست؟

پاسخ: ماژول ترانسفورماتور اترنت دو پورت، ترانسفورماتورهای مغناطیسی را برای دو پورت اترنت در یک بسته SMT واحد ادغام می‌کند و جداسازی الکتریکی، تطبیق امپدانس و سرکوب EMI را برای رابط‌های اترنت فراهم می‌کند.

س: آیا QT48A03 با مونتاژ خودکار SMT سازگار است؟

پاسخ: بله. این ماژول برای فناوری نصب سطحی (SMT) مهندسی شده است و برای مقاومت در برابر دماهای لحیم کاری مجدد IR با حداکثر دمای 255 درجه سانتیگراد طراحی شده است.

س: مزایای ماژول ترانسفورماتور دو پورت چیست؟

پاسخ: در مقایسه با ترانسفورماتورهای تک پورت، ماژول دو پورت ارائه می‌دهد:

چگالی PCB بالاتر

کاهش تعداد قطعات

• هزینه مونتاژ کمتر
• مسیریابی ساده‌تر
• بهره‌وری تولید بهبود یافته
• س: آیا می‌توان از این ماژول ترانسفورماتور برای کاربردهای PoE (Power over Ethernet) استفاده کرد؟
• پاسخ: بله، QT48A03 برای دستگاه‌های تغذیه شده از طریق PoE (PD) و تجهیزات شبکه مرتبط بسیار مناسب است و جداسازی سیگنال لازم و حفاظت Hi-Pot 1500 ولت RMS را فراهم می‌کند.

س: فضای مورد نیاز برای طرح‌بندی PCB چقدر است؟

پاسخ: این قطعه به طرح‌بندی 48 پین با گام پین 1.02 میلی متر نیاز دارد. ابعاد کلی 27.70 × 15.36 × 7.30 میلی متر است. لطفاً برای شماتیک دقیق طرح‌بندی پد به دیتاشیت PDF قابل دانلود مراجعه کنید.

س: ماژول QT48A03 چه ولتاژ جداسازی را ارائه می‌دهد؟

پاسخ: این ماژول جداسازی 1500 ولت RMS را فراهم می‌کند و مدارهای PHY اترنت را محافظت کرده و قابلیت اطمینان سیستم را بهبود می‌بخشد.

س: آیا ترانسفورماتور با الزامات RoHS مطابقت دارد؟

پاسخ: بله. QT48A03 کاملاً با مقررات زیست محیطی RoHS مطابقت دارد.

س: آیا نمونه‌های مهندسی موجود هستند؟

پاسخ: بله. LINK-PP نمونه‌های مهندسی، دیتاشیت‌ها، پشتیبانی فنی و خدمات سفارشی‌سازی OEM/ODM را برای ارزیابی محصول و تولید انبوه ارائه می‌دهد.
