جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

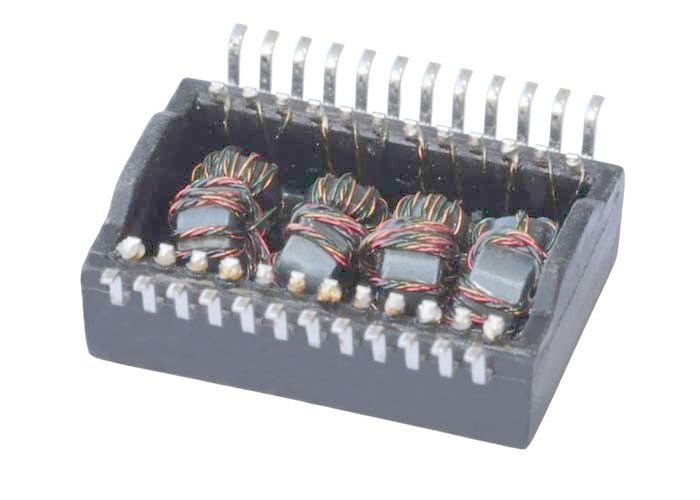

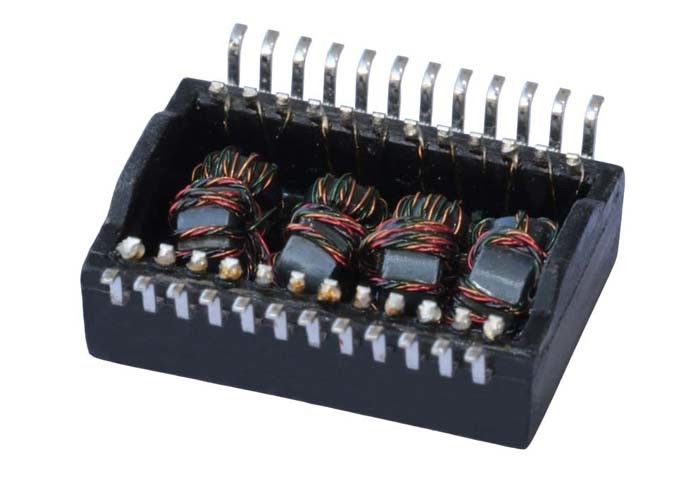

شماره مدل: HST-24002SAR HST-24001SAR
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● مطابق با استاندارد IEEE 802.3 برای 1000Base-T.
● محرک اولیه ((Lp) 350uH min.@ 100KHz،0.1Vrms، 8mA
● LL:0.35uH Max @100KHz، 0.1V
● Cww:35pF Max@100KHz، 0.1V
● DCR اصلی:0.9ΩMax؛ DCR ثانویه:1.2Ωماکس
● طراحی شده برای جوش مجدد در دمای تا 260 درجه سانتیگراد.
● دمای نگهداری -25°C تا +125°C
● رعایت مقررات RoHS.
● طراحی شده برای برنامه های دوگانه Gigabit Ethernet 100/1000Base-T طولانی مدت.
● از 4 جفت کابل UTP دسته 5 پشتیبانی می کند.
● رابط کابل برای جداسازی و انتشار کم حالت مشترک.
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش (± 2٪) | 1CT: 1CT |
| از دست دادن ورودی | ۱٫۱۰۰ مگاهرتز: ۱.۰ دبیل حداکثر |
| بازده از دست دادن |
۱-۳۰ مگاهرتز: -۱۸ دبیل دقیقه 40 مگاهرتز: -14.4 دبیل دقیقه 50 مگاهرتز: -13.1 دبیل دقیقه ۶۰-۸۰ مگاهرتز: -۱۲ دبیل دقیقه 100 مگاهرتز: -10 دبیل دقیقه |
| صداي عبور (پيشين) |
30 مگاهرتز: -45 دبیل دقیقه 60 مگاهرتز: -35 دبیل دقیقه 100 مگاهرتز: -30 دبیل دقیقه |
| DCMR |
30 مگاهرتز: -43 دبیل دقیقه ۶۰ مگاهرتز: -۳۷ دبیل دقیقه 100 مگاهرتز: -33 دبیل دقیقه |
| هائی پات (ولتاژ عایق بندی) | 1500 ورمی دقیقه |
