جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

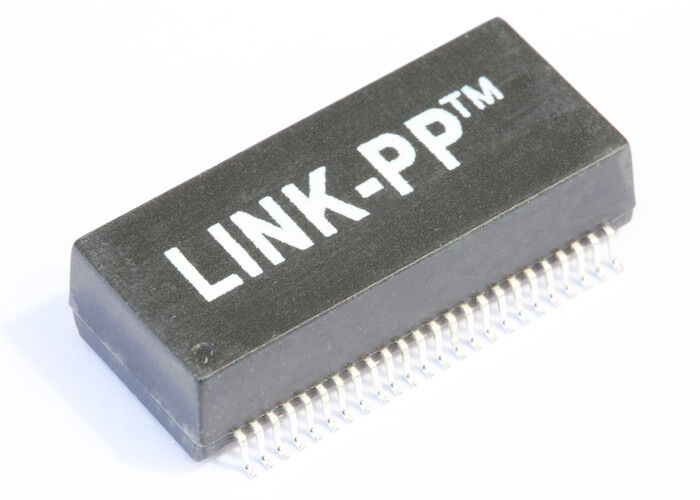

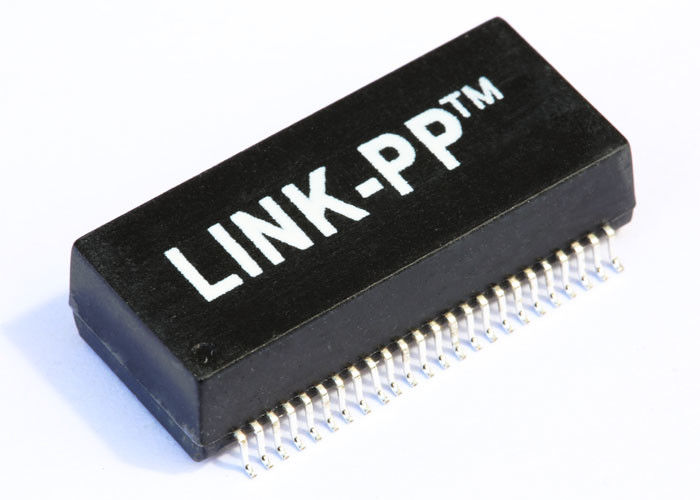

شماره مدل: HST-48005SR HST-48027SCR HST-48047SCR
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات فنی: |
HST-48005SR HST-48027SCR HST-48047SCR |
نصب: |
SMT |
شبکه محلی کابلی: |
1x 10/100 / 1000Mbps |
نمونه ها: |
در دسترس |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
مشخصات فنی: |
HST-48005SR HST-48027SCR HST-48047SCR |
نصب: |
SMT |
شبکه محلی کابلی: |
1x 10/100 / 1000Mbps |
نمونه ها: |
در دسترس |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
● مطابق با استاندارد IEEE 802.3 for1000Base-T.
induc القا اولیه (Lp) 350uH دقیقه. @ 100KHz ، 0.1Vrms ، DC 8mA.
● ظرفیت بین سیم پیچ ها (Cww) 30pF حداکثر (در 100 کیلو هرتز ، 0.1 ولت).
uct القا نشت (LL) 0.5uH حداکثر (در 100 کیلوهرتز ، 0.1 ولت). DCR 1.2Ω حداکثر.
● DCR Pri 0.9ΩMax Sec 1.2Ω حداکثر.
مشخصات برق (25):
1. نسبت 50KHz ، 0.5V را روشن می کند
سمت تراشه: سمت خط = 1CT: 1CT + _2٪
2. القایی (Ls) 100KHz ، 0.1V ، 12mA بایاس DC:
سمت تراشه: 350uH حداقل
3. درج Loss1-100MHz: -1.4dB حداکثر
4. بازگشت از دست دادن1-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. رد دیفرانسیل به حالت معمول:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30 مگاهرتز: -40dB حداقل
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام گلدان: 1500 ولت ، 0.5 میلی آمپر ، 1 ثانیه
سمت تراشه به سمت خط
برنامه های کاربردی:
برای تجهیزات شبکه و ارتباطات مانند HUB ، کارت PC ، سوئیچ ، روتر ،
مینی برد PC ، SDH ، PDH ، تلفن IP ، مودم xDSL
