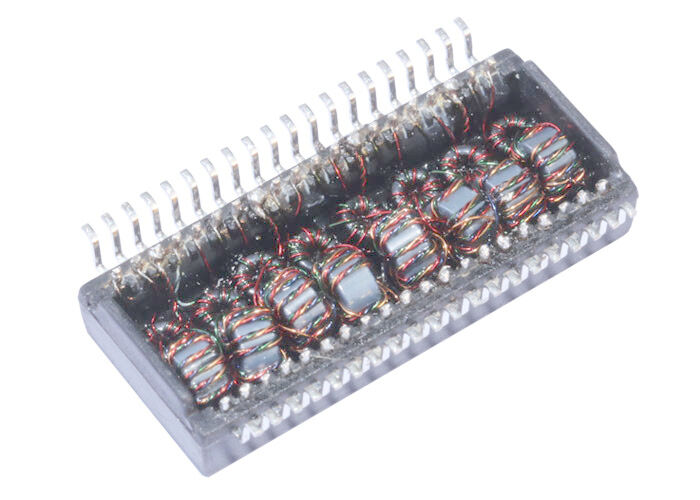

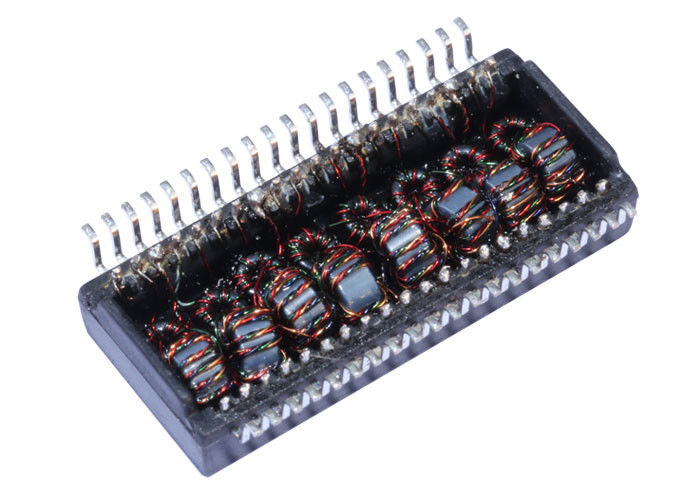

HN4263VG HN4264VG ماژول های ترانسفورماتور LAN AutomDX SMT

HN4263VG HN4264VG 10/100Base-T LAN ترانسفورمور کلی

درخواست ها

10/100Base-T SMT ترانسفورماتورهای LAN به طور گسترده ای در سیستم های مبتنی بر اترنت برای ارائهجداسازی سیگنال، سرکوب EMI و تطبیق مقاومتبین کانکتور PHY و کانکتور RJ45طراحی SMT (تکنولوژی نصب سطح)اجازه می دهد تا PCB با تراکم بالا و عملکرد قابل اعتماد در تجهیزات شبکه ای را فراهم کند.

کاربردهای معمول عبارتند از:

• سوئیچ ها و هاب های LANانتقال داده های پایدار را در چندین پورت تضمین کنید.
• روترها، دروازه ها و نقاط دسترسی️ فراهم کردن عایق برق و سرکوب سر و صدا برای شبکه های خانگی و شرکت.
• دستگاه های اترنت صنعتیPLC ها، کنترل کننده ها و سیستم های نظارت که نیاز به عملکرد قوی در محیط های سخت دارند.
• کارت های رابط شبکه (NIC)استفاده می شود در رایانه های شخصی، سرورها و سیستم های جاسازی شده برای اتصال قابل اعتماد اترنت.
• تلفن های VoIP و دوربین های IPپشتیبانی از PoE و انتقال پایدار اترنت برای دستگاه های صوتی و تصویری.
• دستگاه های هوشمند IoTدروازه ها، سنسورها و سیستم های اتوماسیون که نیاز به اتصال 10/100 مگابایت دارند.

سوالات عمومی 10/100Base-T SMT LAN ترانسفورم

1عملکرد یک ترانسفورماتور LAN SMT 10/100Base-T چیست؟
این ارائه می دهدجداسازی گالوانکبین PHY اترنت و کابل، EMI را سرکوب می کند، مقاومت را مطابقت می دهد و انطباق با استانداردهای IEEE 802.3 اترنت را تضمین می کند.

2چرا از ترانسفورماتورهای SMT LAN به جای انواع سوراخ استفاده می کنیم؟

• اثر انگشت کوچیک، ایده آل برایطرح های PCB با چگالی بالا
• جمع آوری اتوماتیک برای بهره وری هزینه
• پروفایل پایین تر برای طرح های جمع و جور

3آیا می توان از یک ترانسفورماتور LAN 10/100Base-T برای گیگابیت اترنت استفاده کرد؟
یک ترانسفورم 10/100Base-T برایاترنت سریع (10/100 مگابایت در ثانیه)برایGigabit Ethernet (1000Base-T)، یک ترانسفورماتور با پهنای باند گسترده تر و پیچیدگی های اضافی مورد نیاز است.

4آیا ترانسفورماتورهای SMT LAN از PoE پشتیبانی می کنند؟
بله، بسیاری از ترانسفورماتورهای SMT LAN باPoE (IEEE 802.3af/at)تواناییکه به آن ها اجازه انتقال امن هر دو را می دهدداده ها و قدرتتموم شدهمان کابل اترنت.

5در هنگام انتخاب یک ترانسفورماتور LAN پارامترهای کلیدی چیست؟

• نسبت چرخش(نسبت پیچ و تاب TX/RX)
• OCL (حسابی مدار باز)
• از دست دادن ورودی، از دست دادن بازگشت، crosstalk و عملکرد CMR
• پشتیبانی از سطح قدرت PoE (15W، 30W، 60W، و غیره)
• ولتاژ جداسازی هیپوت
• محدوده دمای کار
• انطباق با RoHS، IEEE 802.3

6آیا ترانسفورماتورهای LAN SMT 10/100Base-T با اترنت قدیمی سازگار هستند؟
آره، از هر دو طرف حمایت می کنن10 مگابايت در ثانیهو100 مگابایت در ثانیه اترنت، اطمینان از سازگاری با دستگاه های قدیمی تر.

7چه مزایایی از ترانسفورمرهای LAN SMT در طراحی وجود دارد؟

• کاهش تعداد قطعات(ترانسفورماتور + خفه کننده در یک بسته)
• افزایش قابلیت اطمینانبه دلیل مسیرهای کوتاه تر سیگنال
• سرکوب بهتر EMIبرای عملکرد سیستم پایدار
• استفاده بهینه از فضای PCBبرای طرح های جمع و جور
