جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: HN4464SG
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.08-$1.2 Negotiable
جزئیات بسته بندی: T&R
زمان تحویل: 1-2 هفته
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
p/n.1: |
HN4464SG |
p/n.2: |
HN4464S2G |
نسبت چرخش: |
1: 1 |
نوع نصب: |
THT |
حمایت: |
PDF/3D/ISG/Stp/Step/Datasheet |
نوع: |
ترانسفورماتور Quad 10/100Base-TX |
p/n.1: |
HN4464SG |
p/n.2: |
HN4464S2G |
نسبت چرخش: |
1: 1 |
نوع نصب: |
THT |
حمایت: |
PDF/3D/ISG/Stp/Step/Datasheet |
نوع: |
ترانسفورماتور Quad 10/100Base-TX |

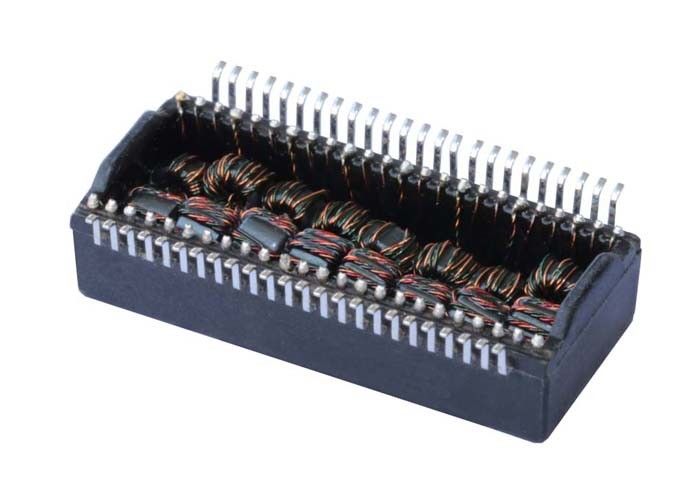

| HN4464SG HN4464S2G Quad Port 10/100 ترانسفورماتور پایه-TX | |
| شماره بخش | HN4464SG / HN4464S2G |
| سرعت | 10/100 BASE-T |
| تعداد بنادر | چهارگانه |
| کاربرد - LAN | اتیرنت (NON POE) |
| بسته بندی | DIP |
| درجه حرارت | 0 تا +70 |
| AutomDX | بله |
| ارتفاع بسته بندی (ملی متر) | 6.32 |
| طول بسته (ملی متر) | 27.94 |
| عرض بسته (ملی متر) | 12.37 |
|
مشخصات |
ارزش |
حالت آزمایش |
|---|---|---|
|
محرک مدار باز (OCL) |
۳۵۰μH دقیقه |
100KHz، 0.1V، 8mA DC Bias |
|
نسبت چرخش |
1CT:1CT ±2٪ |
50KHz، 0.5V |
|
از دست دادن ورودی |
-۱.۱دبی حداکثر |
0.1 ~ 100MHz |
|
بازده از دست دادن |
-18دبی دقیقه (0.5-30MHz) |
|
|
|
-15دبی دقیقه (40MHz) |
|
|
|
-13دبی دقیقه (50MHz) |
|
|
|
-11دبی دقیقه (60-80MHz) |
|
|
گفتار متقاطع |
-38دبلمين |
0.1-100MHz |
|
نسبت رد حالت مشترک (CMRR) |
-40دبي دقیقه |
0.1-100MHz |
|
CWW (توانایی پیچ و تاب) |
50pF (نوع) |
|
|
مقاومت اولیه (مقاومت اولیه) |
0.9Ω حداکثر |
|
|
هائی پات (ولتاژ عایق بندی) |
1500Vrms (Pri/Sec) |
