جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: POE36PR-12ED
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.82
جزئیات بسته بندی: نوار و قرقره
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 5 کیلوگرم در ماه
مشخصات: |
POE36PR-12ED |
قدرت: |
36W |
اندوکتانس در 0A: |
41 |
تحمل: |
10% |
ایسات: |
4.2A |
حداکثر اندوکتانس نشتی: |
0.28µH |
ولتاژ جداسازی: |
12 ولت، 1.5 آمپر |
تولید ثانویه: |
PDF/3D/ISG/Stp/Step/Datasheet/قالب سنگ لمسی/پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
مشخصات: |
POE36PR-12ED |
قدرت: |
36W |
اندوکتانس در 0A: |
41 |
تحمل: |
10% |
ایسات: |
4.2A |
حداکثر اندوکتانس نشتی: |
0.28µH |
ولتاژ جداسازی: |
12 ولت، 1.5 آمپر |
تولید ثانویه: |
PDF/3D/ISG/Stp/Step/Datasheet/قالب سنگ لمسی/پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |

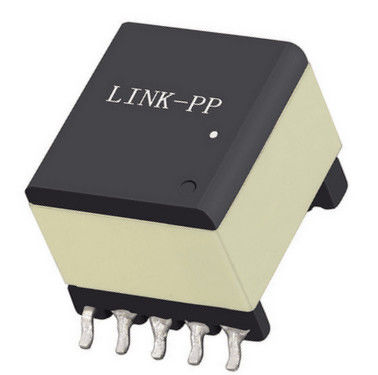

POE36PR-12ED یک ترانسفورماتور 36W Flyback و Forward برای برنامه های PoE است که دارای 41μH است، 1500 Vrms جداسازی، و RoHS سازگار است.
درPOE36PR-12EDیکترانسفورماتور 36 وات برای PoEطراحی شده برای تبدیل قدرت قابل اعتماد در سیستم های برق شبکه ای جمع و جور و سخت. با هسته فرایت و پایان های سازگار با RoHS ساخته شده است.این ترانسفورماتور از طرح های انرژی DC-DC جدا شده پشتیبانی می کند که بهره وری، ثبات حرارتی و عملکرد الکتریکی بسیار مهم است.
مهندسان به دنبالترانسفورماتور PoE Flyback,ترانسفورماتور جلو برای PoE، یاترانسفورماتور جدا شده 36 واتPOE36PR-12ED مناسب برای تحویل قدرت در دستگاه های ایترن، سیستم های صنعتی و تجهیزات ارتباطی است.
| پارامتر | مشخصات |
|---|---|
| قدرت | ۳۶ وات |
| محرک در 0A | 41μH ±10٪ |
| شرایط آزمایش برای حثیت | 200 کیلو هرتز، 0.1 ورمی، 0 آداک |
| جریان اشباع (Isat) | 4.2A |
| DCR اصلی | 62.0 mΩ حداکثر |
| DCR ثانویه 1 | 23.0 mΩ حداکثر |
| DCR ثانویه 2 | 23.0 mΩ حداکثر |
| کمک کننده DCR | 85.0 mΩ حداکثر |
| مقاومت نشت | 0.28μH حداکثر |
| شرایط آزمایش نشت | اندازه گیری بین پین های 1 و 3 با تمام پین های دیگر کوتاه مدت |
| نسبت چرخش | در مورد: Sec1: Sec2: Aux = 1: 0.375: 0.375: 0.375 |
| ولتاژ عایق | 1500 ورمی |
| خروجی ثانویه | 12 ولت، 1.5A در ثانیه |
| خروجی کمکی | 10 ولت، 50mA |
POE36PR-12ED برای قابلیت اطمینان طولانی مدت در محیط های تولید طراحی شده و از فرآیندهای مونتاژ در دمای بالا پشتیبانی می کند.
| پارامتر محیط زیست | مشخصات |
|---|---|
| رعایت | مطابق با RoHS، بدون هالوجن |
| محدوده دمای محیط | -40°C تا +125°C |
| دمای ذخیره سازی، جزء | -40°C تا +165°C |
| دمای ذخیره سازی، نوار و رول | -40°C تا +80°C |
| حداکثر دمای قسمت | +165°C |
| سطح حساسیت به رطوبت | MSL 1 |
| مقاومت گرما در جوش | حداکثر سه جریان مجدد 40 ثانیه ای در +260 °C |
ترانسفورماتور از یکهسته فرایت، کمک به حمایت از عملکرد مغناطیسی کارآمد برای کاربردهای تبدیل قدرت.
درترانسفورماتور POE36PR-12EDبرای طیف گسترده ای از طرح های انرژی جدا شده مناسب است، از جمله:
POE36PR-12ED برای استفاده درطرح های تامین برق PoE Flyback و Forwardکه نیاز به تبدیل جدا شده، خروجی های ثانویه دوگانه و عملکرد حرارتی قابل اعتماد دارند.
بله، به طور خاص به عنوانفلاي بک و ترانسفورماتور جلو برای PoE، که آن را برای برنامه های تبدیل flyback مناسب می کند.
ترانسفورماتور فراهم می کندجداسازی 1500 Vrmsاز درجه اول و ثانوي به هر درجه ثانوي.
هر بخش ثانویه ارائه می دهد12 ولت در 1.5A، و پیچ دستی فراهم می کند10 ولت در 50mA.
آره، هستتطابق با RoHSوبدون هالوجن.
محدوده دمای محیط:-40°C تا +125°C.
