جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: J1011F21PNL(LPJ1011ABNL)
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 100PCS
قیمت: $0.09-$1.85
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: در عرض یک هفته
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 200000-300000/ماه
نوع: |
جک مغناطیسی |
مواد سپر: |
مس |
مواد تماس فسفر برنز: |
فسفر برنز |
مصالح ساختمانی: |
ترموپلاستیک |
درجه اشتعال پذیری: |
UL 94 V-0 |
درجه بندی سطح حساسیت به رطوبت: |
بالاترين رتبه 1 |
نوع: |
جک مغناطیسی |
مواد سپر: |
مس |
مواد تماس فسفر برنز: |
فسفر برنز |
مصالح ساختمانی: |
ترموپلاستیک |
درجه اشتعال پذیری: |
UL 94 V-0 |
درجه بندی سطح حساسیت به رطوبت: |
بالاترين رتبه 1 |
پست ها | 10GBase-T از طریق سوراخ RJ45 کانکتور با LED |
---|---|
پالس P/N | J1011F21PNL |
LINK-PP P/N | LPJ1011ABNL |
مغناطیس | یکپارچه |
جنسیت | جک (زن) |
جهت گیری نصب PCB | ورودی جانبی |
جهت گیری قفل | استاندارد - باز کردن |
بندرپیکربندی | 1X1 |
سرعت | 10/100 BASE-TX |
AutoMDIX | با |
زاویه نصب | زاويه راست |
تعداد موقعیت ها/رابطه ها | 8P8C |
PoE | هیچ کدام |
رنگ LED L / R | سبز / زرد |
روش پایان دادن | پمپ |
نوع پایان دادن به تماس | از طریق سوراخ |
محافظت شده | آره |
انگشتان EMI | قسمت بالا و طرف ها |
دمای کار | 0°C تا +70°C |
فرآیند های جوش بدون سرب | جوشنده موج دار قادر به 260 درجه سانتیگراد |
برای | صفحه مدار چاپی |
ابعاد ((LxWxH) | 25.25*16.15*13.45ميلي متر |
وضعیت RoHS | تطابق با RoHS |
نمونه | در دسترس |
صفحه اطلاعات RJ45 Connector | LPJ1011ABNL.pdf |

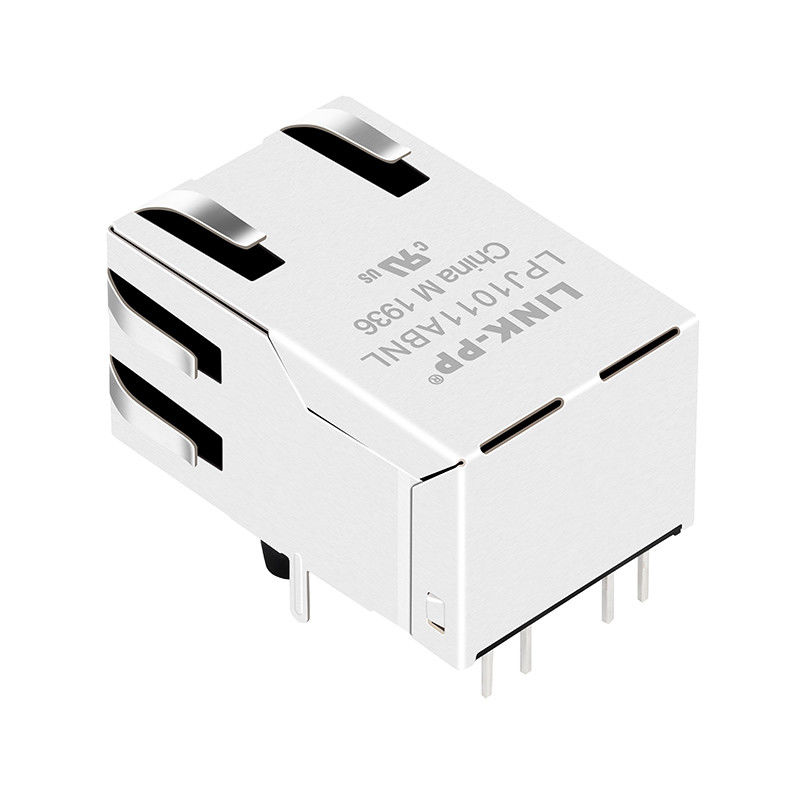

J1011F21PNL1x1 تاب-اپ RJ45 کانکتوراین کانکتور می تواند در مودم های ADSL، تنظیمات LAN روی مادربرد، هاب ها و سوئیچ ها و غیره استفاده شود.
1. TR: ((100KHZ، 0.1V) ؛
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%
2LX: (100KHz، 100mV، 8mA، DC Bias)
PINS: (P1,P2), ((P7,P8) = 350uH MIN
3. هپوت:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC برای 60 ثانیه
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC برای 60 ثانیه
4ضایعات ورودی:
-1.0dB MAX @ 1.0MHz تا 65MHz
5بازپرداخت از دست رفته:
-20dB MIN @ 1MHz تا 10MHz
-16dB MIN @ 10MHz تا 30MHz
-12dB MIN @ 30MHz تا 60MHz
-10dB MIN @ 60MHz تا 100MHz
6. صحبت هاي متقابل:
-40dB MIN @ 1MHz تا 30MHz
-35dB MIN @30MHz تا 60MHz
-30dB MIN @60MHz تا 100MHz
7رد روش مشترک به روش مشترک:
-30dB MIN @ 1MHz تا 50MHz
-20dB MIN @50MHz تا 150MHz
8دمای عملیاتی: 0°C~70°C.
