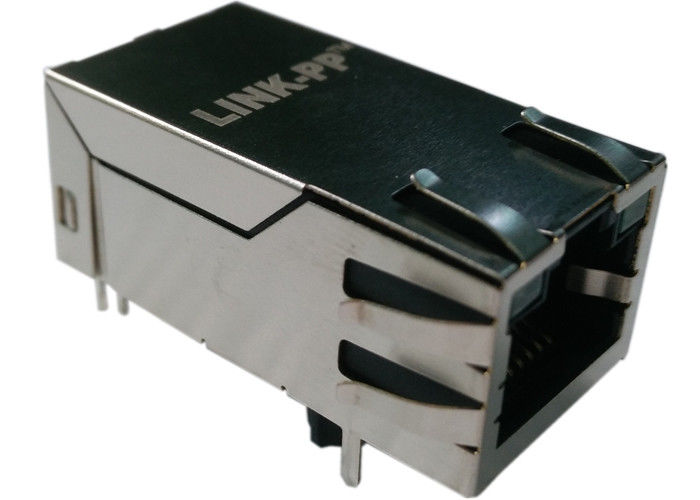

0826-1D1T-23-F، LPJK0071AGNL مغناطیسی RJ45 1000Base-T Jack زن اتصال

0826-1D1T-23-F, کانکتور مادگی جک مغناطیسی RJ45 1000Base-T LPJK0071AGNL

1. 1X1 پورت Tab-upRJ45 Jack LPJK0071AGNL
2. 10/100/1000Mکانکتورهای RJ45
3. زاویه راستکانکتورهای RJ45
4. معادل با0826-1D1T-23-F دوشاخه های RJ45 محافظ دار

1X1 Tab-up 10/100/1000M RJ45 Magjack با/بدون LED، طول 33.02 میلی متر، مطابق با IEEE 802.3

1. ویژگی های نوع محصول:

  1) نوع محصول = کانکتور
  2) نوع جک = RJ45
  3) پروفایل = استاندارد
  4) جهت نصب PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. اتصال مکانیکی:
  1) پیکربندی جک = 1 x 1

3. ویژگی های الکتریکی:
  1) محافظ دار = بله

4. ویژگی های مرتبط با خاتمه (Termination):
  1) انگشت EMI - پایین = بدون
  2) روش خاتمه = لحیم کاری

5. ویژگی های مرتبط با بدنه:
  1) پیکربندی پورت = تک/چندگانه
  2) انگشت های EMI - بالا و کناره ها = با/بدون
  3) جهت قفل = استاندارد - قفل به سمت پایین
  4) طول دنباله PCB

6. ویژگی های مرتبط با کنتاکت:
  1) از پیش بارگذاری شده = بله
  2) نوع خاتمه کنتاکت = از طریق سوراخ/نصب سطحی

7. ویژگی های مرتبط با محفظه:
  1) سبک کانکتور = جک

8. استانداردهای صنعت:
  1) انطباق RoHS/ELV = مطابق با RoHS، مطابق با ELV
  2) فرآیندهای لحیم کاری بدون سرب = لحیم کاری موجی تا 240 درجه سانتیگراد،

      لحیم کاری موجی تا 260 درجه سانتیگراد، لحیم کاری موجی تا 265 درجه سانتیگراد
  3) تاریخچه انطباق RoHS/ELV = همیشه با RoHS سازگار بوده است

9. علامت گذاری شناسایی:
  1) رنگ LED سمت چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
  2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم

10. شرایط استفاده:
  1) قابل اجرا برای = برد مدار چاپی
  2) شرایط محیطی = دفتر / اماکن
  3) دمای عملیاتی (درجه سانتیگراد ) = 0 - 70 / -40 - +85

کاربردها:

مورد استفاده برای تجهیزات شبکه و ارتباطات مانند HUB، کارت PC، سوئیچ، روتر، برد اصلی PC، SDH، PDH، تلفن IP، مودم xDSL

مزیت رقابتی:

18 سال سابقه تولید،

2600 کارمند،

100٪ تست

زمان تحویل انعطاف پذیر
