جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 101901MH016SA41ZL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP1198NL |
سرعت: |
10/100 پایگاه-T |
تعداد بنادر: |
تنها |
کاربرد: |
اترنت لان |
شماره پین: |
16 |
درجه حرارت: |
- 40 ℃ تا + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
LP1198NL |
سرعت: |
10/100 پایگاه-T |
تعداد بنادر: |
تنها |
کاربرد: |
اترنت لان |
شماره پین: |
16 |
درجه حرارت: |
- 40 ℃ تا + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. شماره سیم پیچ: خودکار ترانسفورماتور
2. ولتاژ جداسازی: 1500Vrms
نوع 3: SMT
4. ساختار کویل: Toroidal
ترانزیستور ترانسفورماتور اترنت اترنت 10/100 base-t تک اترنت برای هاب، کارت pc
شرح:

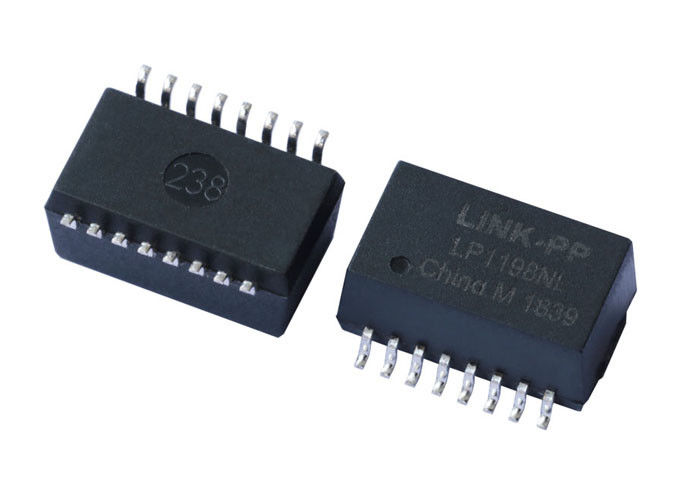

LP1198NL تنها پورت های ترانسفورماتور گسسته، Autotransformer 101901MH016SA41ZL
کاربرد | شبکه اترنت (PoE و NON PoE) |
AutomDX | بله |
اظهار نظر | RoHS مطابق LP1198NL |
پیکربندی RX | T، C |
پیکربندی TX | T، C |
ساخت و ساز | انتقال روغن |
هسته در هر بندر | 4 |
تعداد بنادر | 1 |
PCB | NO PCB |
بسته بندی | SMT |
ارتفاع بسته (اینچ) | 0.225 یا دیگر |
ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
طول بسته بندی (اینچ) | 1.12 یا دیگر |
طول بسته بندی (میلی متر) | 28.448 یا دیگر |
عرض بسته (اینچ) | 0.63 یا دیگر |
عرض بسته (میلی متر) | 16.002 یا دیگر |
سازگار با RoHS | YES-RoHS-6 |
سرعت | 10 / 100BASE-TX |
درجه حرارت | 0 تا 70 / -40 تا +85 |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |
اصلی P / N | LP1198NL و غیره |
مشخصات برق (25):
مشخصات برق @ 25 ℃
1.OCL: 350uH Min
@ 100 کیلوهرتز، 0.2V، با 8 مگا پیکسل DC BIAS
نرخ نسبت 2.Turns (٪٪ P5٪):
TX = 1CT: 1CT RX = 1CT: 1CT
افت 3.Insertion:
0.3-100 مگاهرتز: -1.1dB حداکثر
افت بازده (dB Min):
0.3-30 مگاهرتز: -18 40 مگاهرتز: -16
50 مگاهرتز: -14.5 60-80 مگاهرتز: -12
5.Crosstalk (dB Min):
0.3-60 مگاهرتز: -42 60-100 مگاهرتز: -35
حالت ردگیری 6.Common (dB Min):
0.3-30 مگاهرتز: -40 60 مگاهرتز: -35
80-100 مگاهرتز: -30
ولتاژ خروجی: 1500Vrms
دمای عملیاتی: -40 ℃ ~ + 85 ℃.
یادداشت
1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (مودم ADSL)، شبکه در مادربرد (LOM)، هاب و سوئیچ.
2. با نسبت های مختلف تبدیل می شود.
3.RoHS "NL" حداکثر امتیاز لحیم کاری 260 ℃.
مزیت رقابتی:
16 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
