جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 11FB-17NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
11FB-17NL |
پین به پین: |
LP9016ANL |
سرعت: |
10 / 100M |
هسته ها: |
4 |
درجه حرارت: |
0 تا 70 ℃ |
تعداد بنادر: |
تنها |
شماره قطعه: |
11FB-17NL |
پین به پین: |
LP9016ANL |
سرعت: |
10 / 100M |
هسته ها: |
4 |
درجه حرارت: |
0 تا 70 ℃ |
تعداد بنادر: |
تنها |
1. شماره سیم پیچ: خودکار ترانسفورماتور
2. ولتاژ جداسازی: 1500Vrms
نوع 3: SMT
4. ساختار کویل: Toroidal
ترانزیستور پالس ترانزیستور اترنت 10/100 پایه T برای هاب، کارت Pc 11FB-17NL
شرح:

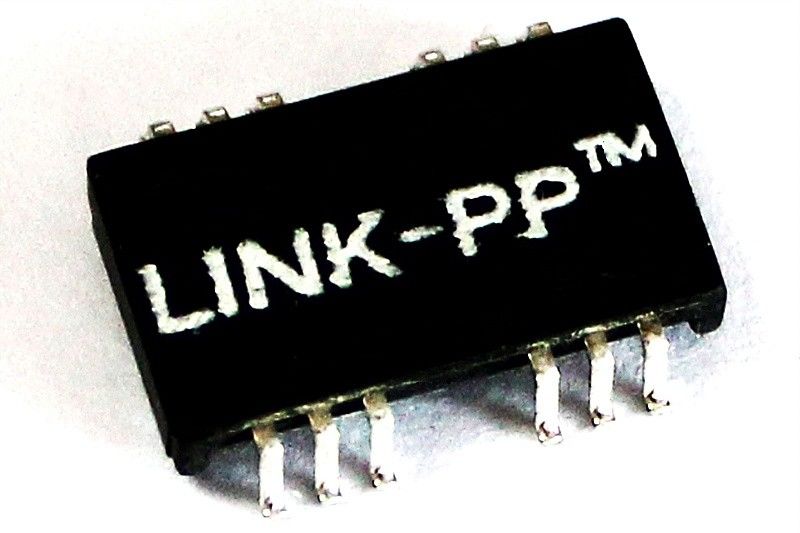

ماژول ترانسفورماتور تک پورت 10/100 Base-T تک فاز 11FB-17NL
10/100 پایه -T ماژول ترانسفورماتور جداسازی پورت تک سطحی، SMD، Rohs | |
شماره قطعه LINK-PP | LP9016ANL |
شماره قطعه YDS | HS9016XC / 11FB-17 / 11FB-17NL |
سرعت | 10/100 BASE-T |
تعداد بنادر | تنها |
برنامه - LAN | اترنت (بدون پو) |
بسته بندی | SMD |
درجه حرارت | 0 تا 70 ℃ |
AutomDX | بله |
اظهار نظر | همانند NL VERSION |
پیکربندی RX | T، C، S |
پیکربندی TX | T، C، S |
ساخت و ساز | قاب را باز کنید |
هسته در هر بندر | 4 |
تعداد بنادر | تنها |
ارتفاع بسته (اینچ) | 0.244 |
ارتفاع بسته (میلی متر) | 6.20 |
طول بسته بندی (اینچ) | 0.500 |
طول بسته بندی (میلی متر) | 12.70 |
عرض بسته (اینچ) | 0.281 |
عرض بسته (میلی متر) | 7.15 |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقلیل:
طرف چیپ: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB Min
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تنفر به حالت عادی:
30 مگاهرتز: -45dB Min
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30MHz: -40dB Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی:
16 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
