جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: XTFZ-DHS1623HC3
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
1. یک بندر ترانسفورماتور
2.10 / 100 ترانسفورماتور پایه
نوع 3: SMT
4. ساختار کویل: Toroidal

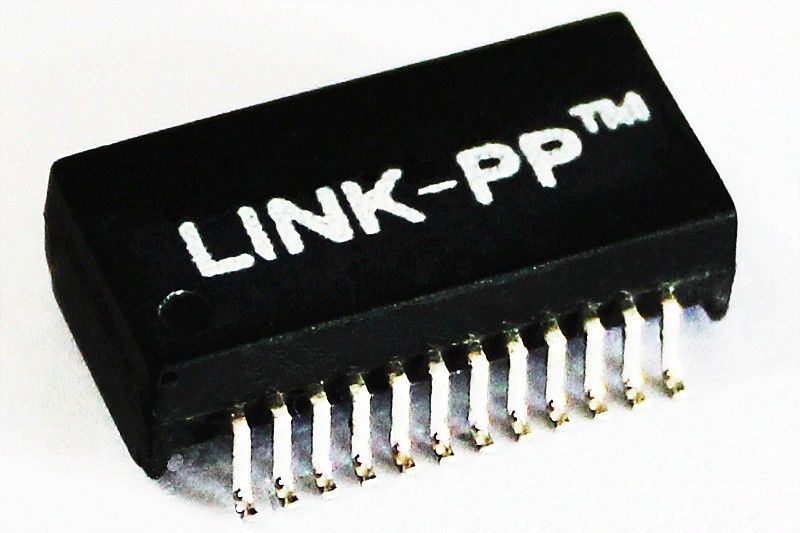

SDH Lan ترانسفورماتور 10 / 100Base-T تک پورت ترانسفورماتور ماژول XTFZ-DHS1623HC3
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
شرح:
ماژول ترانسفورماتور تک پورت 10 / 100Base-T
کاربرد | شبکه اترنت (PoE و NON PoE) |
AutomDX | بله |
اظهار نظر | RoHS مطابق با LPXXXXNL |
پیکربندی RX | T، C |
پیکربندی TX | T، C |
ساخت و ساز | انتقال روغن |
هسته در هر بندر | 4 |
تعداد بنادر | QUAD |
PCB | NO PCB |
بسته بندی | SMT |
ارتفاع بسته (اینچ) | 0.225 یا دیگر |
ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
طول بسته بندی (اینچ) | 1.12 یا دیگر |
طول بسته بندی (میلی متر) | 28.448 یا دیگر |
عرض بسته (اینچ) | 0.63 یا دیگر |
عرض بسته (میلی متر) | 16.002 یا دیگر |
سازگار با RoHS | YES-RoHS-6 |
سرعت | 10/100 / 1000BASE-TX |
درجه حرارت | 0 تا 70 / -40 تا +85 |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |
اصلی P / N | LP1102NL، و غیره |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل 30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
مزیت رقابتی:
16 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
