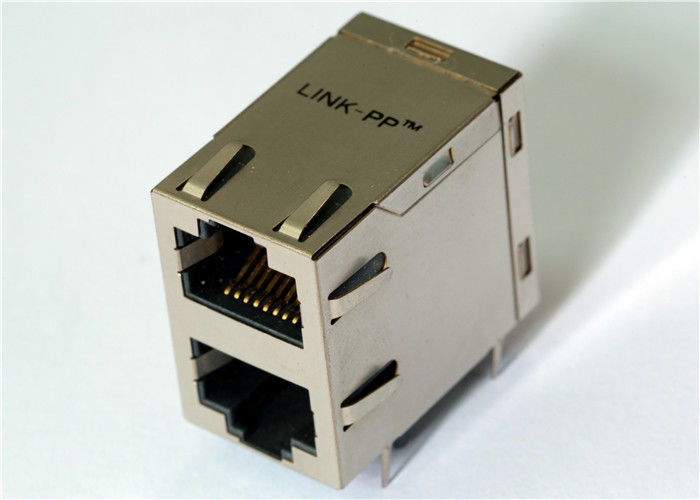

615016240521 2x1 بندر Cat 3 جک های ماژولار افقی محافظت شده RJ45

615016240521 یک جک 2x1 پورت Cat 3 مدولار با طراحی محافظ افقی، جهت گیری تاب بالا و پایین، تماس ام ای اسپرینگ، 1.5 درجه بندی A، و بسته بندی سینی برای اتصال سطح هیئت مدیره قابل اعتماد است.

مشخصات ۶۱۵۰۱۶۲۴۰۵۲۱ ۲×۱ Cat ۳ Modular Jacks

ویژگی های کلیدی 615016240521 2x1 Horizontal RJ45

• 2×1 طرح پورت دو طبقه:جک ماژولار افقی RJ45 باتاب بالا و پایینبرای تنظیمات PCB با چگالی بالا و صرفه جویی در فضا.
• محافظت از EMI:مسکن کاملاً محافظ شده با یکپارچهانگشت هاي پانل EMIبرای بهبود عملکرد زمین و کاهش تداخل الکترومغناطیسی.
• CAT 3 اتصال:استانداردCAT3، 8P8C (8-موقعيت، 8-تماس)رابط برای برنامه های ارتباطی صوتی و داده های کم سرعت.
• عملکرد مکانیکی قابل اعتماد:طراحی شده تا500 چرخه جفت گیری، تضمین عملیات قابل اعتماد در دراز مدت.
• ساخت و ساز محکم:ویژگی های یکPBT UL94 V-0 خانه، تماس های آلاینده مس طلا شده انتخاب شده و محافظ برنز نیکل شده برای دوام و تماس الکتریکی پایدار.
• طیف گسترده ای از دمای کار:پشتیبانی از عملیات از-40°C تا +85°C، مناسب برای محیط های صنعتی و تجاری.
• توليد دوستانه:برایسولدر کردن موجپردازش و عرضه شده دربسته بندی سینیبرای مونتاژ کارآمد.
• انطباق محیط زیست:کاملا باRoHS (2011/65/EU و 2015/863)وREACHاستانداردهای زیست محیطی.

615016240521 صفحه اطلاعات

1. 615016240521 Datasheet - ابعاد (میلی متر)

2. 615016240521 Datasheet - Recommended Hole Pattern (mm) - نمونه سوراخ توصیه شده -

اطلاعات سولدرینگ و بسته بندی

طراحی شده برای تولید با حجم بالا و کارآمد،۶۱۵۰۱۶۲۴۰۵۲۱ ۲×۱ پورت CAT ۳ ماژولار جکبرای فرایندهای سولدرینگ موج استاندارد بهینه شده است و در بسته بندی سینیکی تامین می شود تا از تماس ها محافظت کند و یکپارچگی کانکتور را در طول حمل و نقل و مونتاژ حفظ کند.

يادداشت:برای توصیه های PCB footprint، مدل های 3D CAD، نقشه های مکانیکی، و اطلاعات مهندسی کاربردی اضافی مربوط به۶۱۵۰۱۶۲۴۰۵۲۱ ۲×۱ پورت CAT ۳ ماژولار جکخواهش ميکنمبا ما تماس بگیرید.

سوالات متداول در مورد 615016240521 ماژولار جک

اگه طراحي شما بهجک ماژولار 2×1بامحافظ، پشتیبانی EMI، و عملکرد Cat3 ثابت، 615016240521 ارائه می دهد یک تعادل عملی از رتبه بندی الکتریکی، قدرت مکانیکی، و بهره وری مونتاژ.Tab up & down structure is especially useful for compact layouts where board space ساختار تاب بالا و پایین به ویژه برای طرح های جمع و جور مفید است، محافظ و دسترسی به کانکتور همه چیز مهم است.

س1: از 615016240521 برای چه استفاده می شود؟

این یک2x1 پورت Cat 3 ماژولار جکاستفاده می شود در طرح های اتصال فشرده ای که نیاز به نقاط اتصال ماژولار محافظ دارند، به ویژه برای برنامه های ارتباطی صدای قدیمی یا کم سرعت.

س2: آیا این جک ماژولار شامل حفاظت EMI است؟

بله، با یکساخت در EMI پانل بهاروساختمان فلزی محافظبرای کمک به بهبود سازگاری الکترومغناطیسی.

س3: آیا این یک کانکتور 8P8C است؟

آره، کانکتور ازپیکربندی تماس 8P8C، که معمولاً در برنامه های جیک ماژولار استفاده می شود.

Q4: محدوده دمای عملیاتی چیست؟

محدوده دمای عملیاتی:-40 °C تا +85 °C.

س5: بسته بندی محصول چگونه است؟

اين دربسته بندی سینی، باهر تايي 60 تاييو720 تکه در هر کارتن.
