جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

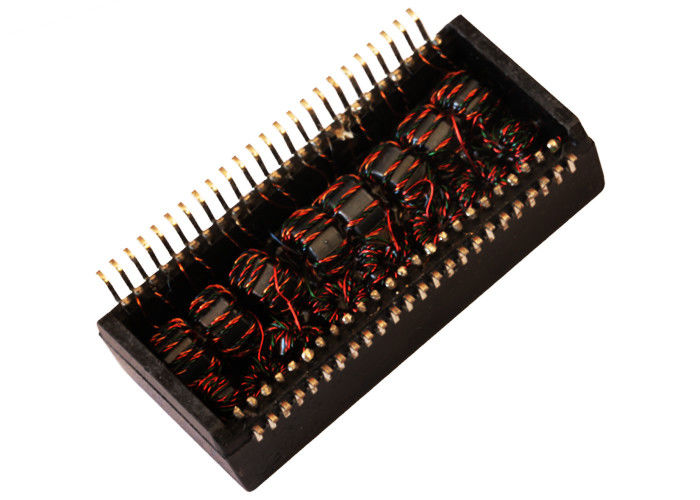

شماره مدل: GS5014
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$1.2
جزئیات بسته بندی: T&R
زمان تحویل: حدود 1-2 روز
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
GS5014 / GS5014 LF |
سرعت: |
گیگابیت |
تعداد بنادر: |
دوگانه |
نوع: |
مغناطیسی شبکه گسسته |
بسته بندی کردن: |
SMD |
شماره پین: |
48 |
درجه حرارت: |
0 ℃ تا +70 ℃ |
بایگانی موجود: |
PDF/3D/ISG/Stp/Step/Datasheet |
مشخصات: |
GS5014 / GS5014 LF |
سرعت: |
گیگابیت |
تعداد بنادر: |
دوگانه |
نوع: |
مغناطیسی شبکه گسسته |
بسته بندی کردن: |
SMD |
شماره پین: |
48 |
درجه حرارت: |
0 ℃ تا +70 ℃ |
بایگانی موجود: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
پارامتر |
ارزش |
|---|---|
|
نسبت چرخش (TX/RX) |
1CT:1CT (± 5٪) |
|
محرک مدار باز (OCL) |
۳۵۰ μH (دقیقه) @ ۱۰۰KHz/۰.۱V با 8mA DC Bias |
|
محرک نشت (L.L) |
0.5 μH (حداکثر) |
|
ظرفیت پیچ و تاب (CW/W) |
1.2 pF (حداکثر) |
|
مقاومت DC (DCR) |
1.2 Ω (حداکثر) |
|
ظرفیت بالا (HI-POT) |
AC 1500V / 1mA |
|
پارامتر |
فرکانس |
ارزش |
|---|---|---|
|
از دست دادن ورودی |
1 تا 100 مگاهرتز |
-1.0 دبیل (حداکثر) |
|
بازده از دست دادن |
1 تا 30 مگاهرتز |
-18 دبیل (دقيقه) |
|
|
۴۰ مگاهرتز |
-16 دی سی بی (دقیقه) |
|
|
50MHz |
-14.08 دبیل (دقیقه) |
|
|
۶۰ تا ۸۰ مگاهرتز |
-12.5 دبیل (دقيقه) |
|
|
100 مگاهرتز |
-10 دی سی بی (دقیقه) |
|
صداي متقابل |
30MHz |
-40 دبیل (دقیقه) |
|
|
۶۰ مگاهرتز |
-35 دبیل (دقیقه) |
|
|
100 مگاهرتز |
-30 دبیل (دقیقه) |
|
نسبت رد حالت مشترک (DCMR) |
30MHz |
-43 دی سی بی (دقيقه) |
|
|
۶۰ مگاهرتز |
-37 دی سی بی (دقيقه) |
|
|
100 مگاهرتز |
-33 دی سی بی (دقیقه) |
