جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: XF-TRC1102NLE
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات فنی: |
XF-TRC1102NLE |
سرعت: |
10/100 Base-T |
تعداد درگاه ها: |
تنها |
کاربرد: |
شبکه اترنت (NoN PoE) |
بسته بندی: |
SMD |
شماره پین: |
16 |
درجه حرارت: |
0 تا + 70 |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Data Data |
مشخصات فنی: |
XF-TRC1102NLE |
سرعت: |
10/100 Base-T |
تعداد درگاه ها: |
تنها |
کاربرد: |
شبکه اترنت (NoN PoE) |
بسته بندی: |
SMD |
شماره پین: |
16 |
درجه حرارت: |
0 تا + 70 |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Data Data |
1. ترانسفورماتور تنها بندر
ترانسفورماتور 2.10 / 100 پایه t
3. نوع: SMT
4. ساختار سیم پیچ: توروئیدال

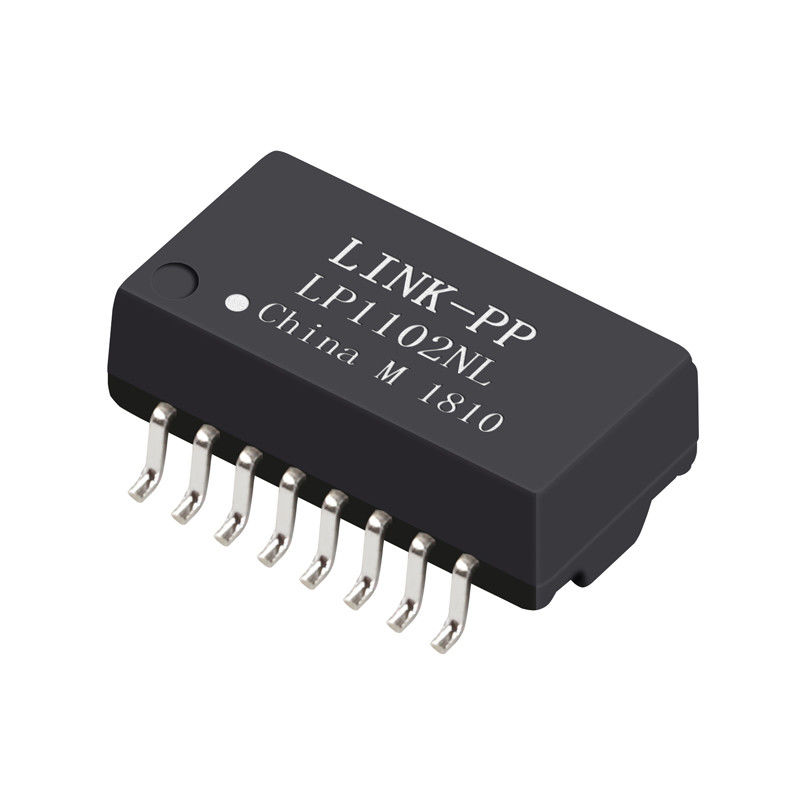

SDH Lan Transformer 10 / 100Base-T Single Port Transformer Modules XF-TRC1102NLE
برنامه های کاربردی:
برای تجهیزات شبکه و ارتباطات مانند HUB ، کارت PC ، سوئیچ ، روتر ، صفحه اصلی کامپیوتر ، SDH ، PDH ، IP تلفن ، مودم xDSL استفاده می شود
شرح:
ماژول های ترانسفورماتور تک پورت 10 / 100Base-T
|
کاربرد |
LAN ETHERNET (PoE & NON PoE) |
|
AutomDX |
آره |
|
اظهار نظر |
RoHS سازگار LPXXXXNL |
|
پیکربندی RX |
T ، C |
|
پیکربندی TX |
T ، C |
|
ساخت و ساز |
انتقال قالب |
|
هسته در هر بندر |
4 |
|
تعداد بنادر |
چهار |
|
PCB |
بدون PCB |
|
بسته بندی |
SMT |
|
ارتفاع بسته (اینچ) |
0.225 یا دیگر |
|
ارتفاع بسته (میلی متر) |
5.715 یا دیگر |
|
طول بسته (اینچ) |
1.12 یا دیگر |
|
طول بسته (میلی متر) |
28.448 یا دیگر |
|
عرض بسته (اینچ) |
0.63 یا دیگر |
|
عرض بسته (میلی متر) |
16.002 یا دیگر |
|
RoHS سازگار است |
بله-RoHS-6 |
|
سرعت |
10/100 / 1000BASE-TX |
|
درجه حرارت |
0 تا 70 / -40 تا +85 |
|
نسبت RX را روشن می کند |
1CT: 1CT |
|
نسبت TX را روشن می کند |
1CT: 1CT |
|
P / N اصلی |
LP1102NL و غیره |
مشخصات برق (25):
1. نسبت 50KHz ، 0.5V را روشن می کند
سمت تراشه: سمت خط = 1CT: 1CT + _2٪
2. القایی (Ls) 100KHz ، 0.1V ، 12mA بایاس DC:
سمت تراشه: 350uH حداقل
3. درج Loss1-100MHz: -1.4dB حداکثر
4. بازگشت ضرر 30-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. رد دیفرانسیل به حالت معمول:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30 مگاهرتز: -40dB حداقل
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام گلدان: 1500 ولت ، 0.5 میلی آمپر ، 1 ثانیه
سمت تراشه به سمت خط
مزیت رقابتی:
16 سال تجربه تولید ،
2600 کارمند ،
تست 100٪
زمان تحویل انعطاف پذیر
