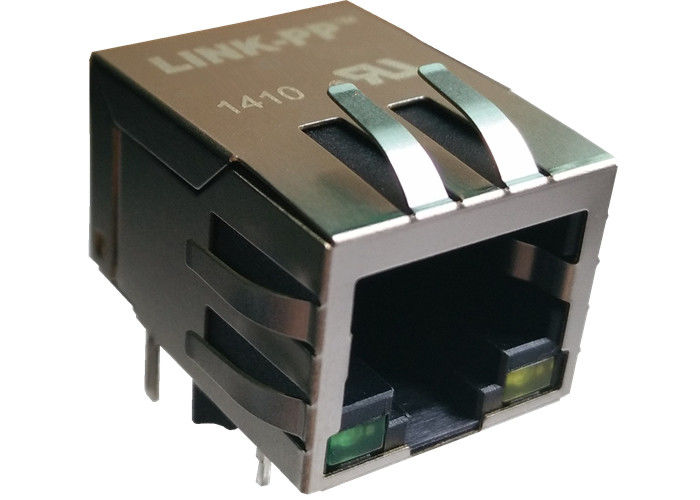

100Base PCB RJ45 پورت تک / پین RJ45 8 پین 13F-67CGYDS2NL

100Base PCB RJ45 پورت تک / پین RJ45 8 پین 13F-67CGYDS2NL

جزئیات سریع

• 10/100 BASE RJ45

• 1X1 Tab Down

• جک مدولار RJ45

• طرح های مغناطیسی برای حمایت از هر PHY
• ملاقات یا فراتر از استاندارد IEEE 802.3af و ANSI X3.263
• از جمله OCL 350uH دقیقه با تعویض 8mA
• حداقل 1500Vrms جداسازی در هر IEEE 802.3 مورد نیاز
• برای 100 انتقال پایه از طریق کابل UTP-5 طراحی شده است
• اندازه همان جک مجهز به RJ-45 برای صرفه جویی در هیئت مدیره PCB است
• توسط UL 60950-1 شناخته شده است

شرح:

100Base PCB RJ45 پورت تک / پین RJ45 8 پین 13F-67CGYDS2NL

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

برنامه های کاربردی:

مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL

مزیت رقابتی:

16 سال تجربه تولید

2600 کارمند

تست 100٪

زمان تحویل انعطاف پذیر
