جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: XFATM9B1
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN: |
XFATM9B1 |
نسبت را روشن کنید: |
1: 1 |
شبکه محلی کابلی: |
10 / 100Base-T سریع |
هیپوت: |
1500V |
کاربرد: |
شبکه اترنت (NoN PoE) |
شماره پین: |
16 |
درجه حرارت: |
-40 ℃ تا 85 |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Data Data |
PN: |
XFATM9B1 |
نسبت را روشن کنید: |
1: 1 |
شبکه محلی کابلی: |
10 / 100Base-T سریع |
هیپوت: |
1500V |
کاربرد: |
شبکه اترنت (NoN PoE) |
شماره پین: |
16 |
درجه حرارت: |
-40 ℃ تا 85 |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Data Data |

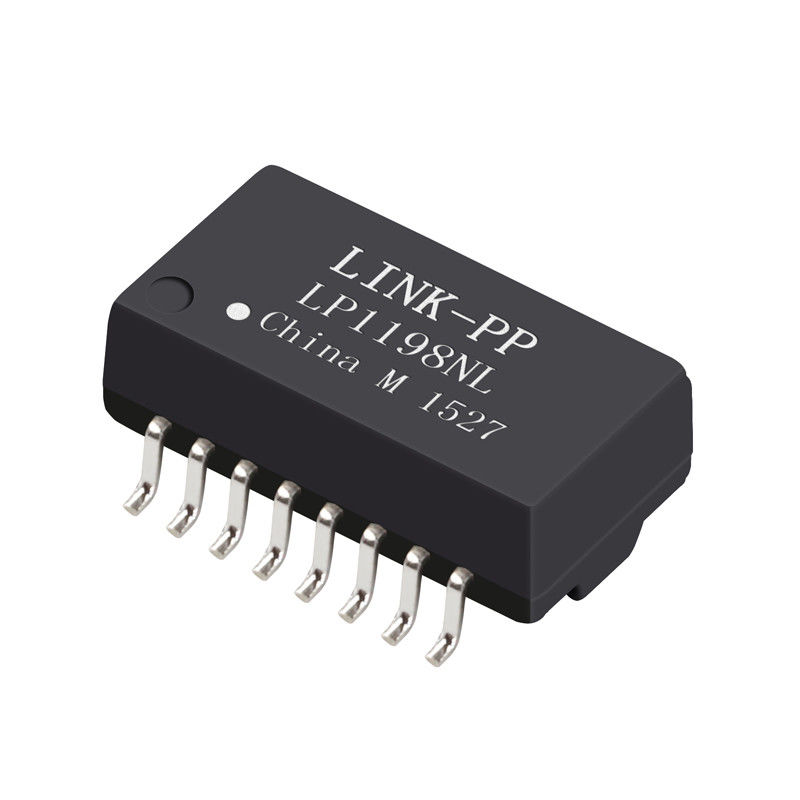

| ترانسفورماتور LJ45 Lan | 16Pins Magnetics | XFATM9B1 |
|---|
1. یک بندر ترانسفورماتور
2.10 / 100 ترانسفورماتور پایه
نوع 3: SMT / SMD 4. ساختار کویل: Toroidal
SDH Lan ترانسفورماتور 10 / 100Base-T تک پورت ترانسفورماتور ماژول XFATM9B1
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
شرح:
ماژول ترانسفورماتور تک پورت 10 / 100Base-T
کاربرد | شبکه اترنت (PoE و NON PoE) |
AutomDX | بله |
اظهار نظر | RoHS مطابق با LPXXXXNL |
پیکربندی RX | T، C |
پیکربندی TX | T، C |
ساخت و ساز | انتقال روغن |
هسته در هر بندر | 4 |
تعداد بنادر | تنها |
PCB | NO PCB |
بسته بندی | SMT |
ارتفاع بسته (اینچ) | 0.225 یا دیگر |
ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
طول بسته بندی (اینچ) | 1.12 یا دیگر |
طول بسته بندی (میلی متر) | 28.448 یا دیگر |
عرض بسته (اینچ) | 0.63 یا دیگر |
عرض بسته (میلی متر) | 16.002 یا دیگر |
سازگار با RoHS | YES-RoHS-6 |
سرعت | 10/100 / 1000BASE-TX |
درجه حرارت | 0 تا 70 / -40 تا +85 |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |
اصلی P / N | LP1198NL و غیره |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل 30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
| PCB RJ45 Lan Transformer، ماژول 16Pins ماژول ترانسفورماتور XFATM9B1 | |||
|---|---|---|---|
| TS8121CM HF | GP5609RS LF | 24HST1041A-3 LF | VP8019ZM HF |
| TS8121CXM HF | GP5609S LF | 40SS10002M HF | VP2009 HF |
| TS8142 HF | GP5609S-2 LF | G2PS109BN LF | VP2009M HF |
| TS847 HF | GP5609Z LF | 40ST10002-1 LF | XFATM9B1 |
| TST1284 LF | GP5829 LF | G2PS109N-A LF | VP3119 LF |
| TST1284A LF | XFATM9B1 | GS5007 HF | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | GS5008 HF | TS8019M HF |
| TST1284C LF | GU5829 LF | GS5008M1 HF | XFATM9B1 |
| XFATM9B1 | HG4P LF | GS5009 HF | VP2005A LF |
| TST1284-V LF | XFATM9B1 | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | XFATM9B1 | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | VP2008 LF |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| XFATM9B1 | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | VP8019 HF |
