جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

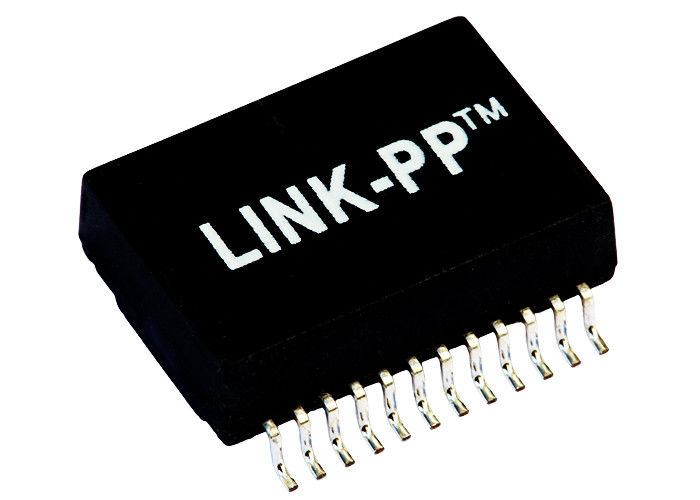

شماره مدل: TX1267NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
TX1267NL |
سرعت: |
10/100 پایگاه-T |
تعداد بنادر: |
بندر تک |
کاربرد: |
اترنت لان |
بسته بندی: |
SMD |
شماره پین: |
24 |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
ساخت و ساز: |
قاب باز کنید |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
شماره قطعه: |
TX1267NL |
سرعت: |
10/100 پایگاه-T |
تعداد بنادر: |
بندر تک |
کاربرد: |
اترنت لان |
بسته بندی: |
SMD |
شماره پین: |
24 |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
ساخت و ساز: |
قاب باز کنید |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1.Single Transformer Port Lan
2.ColiStructure: Toroidal
ترانسفورماتور 3.100Base-t
4.SMD، 16 پین
10/100 / 1000BASE-TX تک لن ترانسفورماتور با 24 پین
شرح:
تنها پورت Gigabit Ethernet Magnetics Transformers
| کاربرد | شبکه اترنت (PoE و NON PoE) |
| AutomDX | بله |
| اظهار نظر | RoHS مطابق با LPXXXXNL |
| پیکربندی RX | T، C |
| پیکربندی TX | T، C |
| ساخت و ساز | انتقال روغن |
| هسته در هر بندر | 4 |
| تعداد بنادر | تنها |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.225 یا دیگر |
| ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
| طول بسته بندی (اینچ) | 1.12 یا دیگر |
| طول بسته بندی (میلی متر) | 28.448 یا دیگر |
| عرض بسته (اینچ) | 0.63 یا دیگر |
| عرض بسته (میلی متر) | 16.002 یا دیگر |
| سازگار با RoHS | YES-RoHS-6 |
| سرعت | 10/100 / 1000BASE-TX |
| درجه حرارت | 0 تا 70 / -40 تا +85 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
| اصلی P / N | LP1102NL، و غیره |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل 30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام پورت: 1500 وات حداقل
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی:
• تحت کنترل شدید تولید می شود.
• 100٪ تست شده (نه فقط دسته ای تست شده)
• LINK-PP در حال ساخت TE (Tyco) برای 10 سال است
• مشتری موفقیت آمیز: Texas Instruments سامسونگ سیسکو زیمنس و اینتل
• LINK-PP آیا تامین کننده پیشنهادی TI (Texas Instruments)
• گارانتی کیفیت: 7 سال
