جزئیات محصول:
پرداخت:
|
| مشتری اصلی: | سامسونگ TI سامسونگ زیمنس ... | شماره قطعه: | H1601CG |
|---|---|---|---|
| TX / RX: | 1CT: 1CT | سرعت: | 10/100 Base-tx |
| سلام گلدان: | 1500Vrms | OCL: | 350 ساعت مچی |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Step / Datasheet | ||
| برجسته: | ترانسفورماتور تک پورت,ترانسفورماتور دو پورت |
||
جزئیات سریع:
1.Single Transformer Port Lan
2.ColiStructure: Toroidal
ترانسفورماتور 3.100base-t
4.SMD، 16 پین

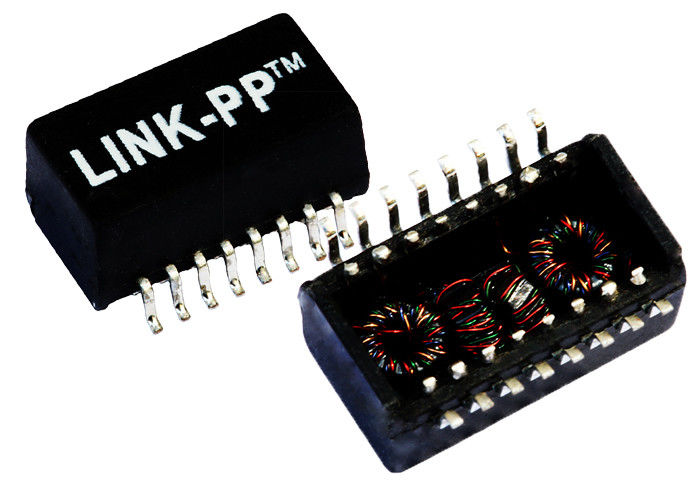

10/100 / 1000BASE-TX ماژول ترانسفورماتور تک لاین با 16 پین
شرح:
ماژول ترانسفورماتور ماژیک اترنت پورت تک 10/100 پایه tx
| کاربرد | شبکه اترنت (بدون پو) |
| AutomDX | بله |
| اظهار نظر | RoHS سازگار با LP1102NL |
| پیکربندی RX | T، C |
| پیکربندی TX | T، C |
| ساخت و ساز | انتقال روغن |
| هسته در هر بندر | 4 |
| تعداد بنادر | QUAD |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.236 |
| ارتفاع بسته (میلی متر) | 5.994 |
| طول بسته بندی (اینچ) | 0.451 |
| طول بسته بندی (میلی متر) | 11.45 |
| عرض بسته (اینچ) | 0.40 |
| عرض بسته (میلی متر) | 10.20 |
| سازگار با RoHS | YES-RoHS-6 |
| سرعت | 10/100 BASE-TX |
| درجه حرارت | 0 تا 70 ℃ |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
| اصلی P / N | LP1102NL |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل 30 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -30dB حداقل
7. سلام پورت: 1500 وات حداقل
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
