جزئیات محصول:
پرداخت:
|
| مشخصات: | H2005NL | LINK-PP P / N: | LP5007NL |
|---|---|---|---|
| سرعت: | 10/100 پایگاه-T | کاربرد: | اترنت لان (PoE) |
| شماره پین: | 24 | درجه حرارت: | 0 تا + 70 ℃ |
| Archivi Disponibil: | PDF / 3D / ISG / Stp / Step / Datasheet | ||
| برجسته: | ,,gigabit magnetics transformer |
||
2.ColiStructure: Toroidal
ترانسفورماتور 3.100base-t
4.SMD، 24 پین

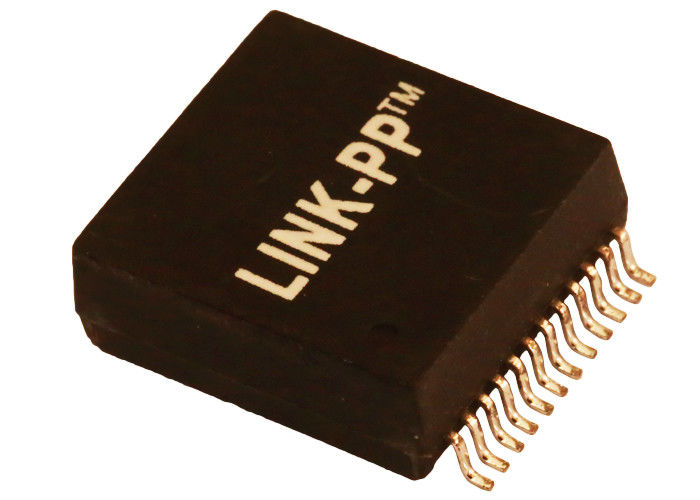

10/100 / 1000BASE-TX تک لن ترانسفورماتور با 24 پین
شرح:
ترانزیستورهای مغناطیسی اترنت تنها پورت Gigabit
| کاربرد | شبکه اترنت (PoE و NON PoE) |
| AutomDX | بله |
| اظهار نظر | RoHS مطابق با LPXXXXNL |
| پیکربندی RX | T، C |
| پیکربندی TX | T، C |
| ساخت و ساز | انتقال روغن |
| هسته در هر بندر | 4 |
| تعداد بنادر | QUAD |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.225 یا دیگر |
| ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
| طول بسته بندی (اینچ) | 1.12 یا دیگر |
| طول بسته بندی (میلی متر) | 28.448 یا دیگر |
| عرض بسته (اینچ) | 0.63 یا دیگر |
| عرض بسته (میلی متر) | 16.002 یا دیگر |
| سازگار با RoHS | YES-RoHS-6 |
| سرعت | 10/100 / 1000BASE-TX |
| درجه حرارت | 0 تا 70 / -40 تا +85 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
| اصلی P / N | LP1102NL، و غیره |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل 30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام پورت: 1500 وات حداقل
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی:
16 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
