جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H2017NLT / H2017NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
اترنت: |
10/100 سریع |
POE: |
350mA |
بندر: |
4 |
هیپوت: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
اترنت: |
10/100 سریع |
POE: |
350mA |
بندر: |
4 |
هیپوت: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

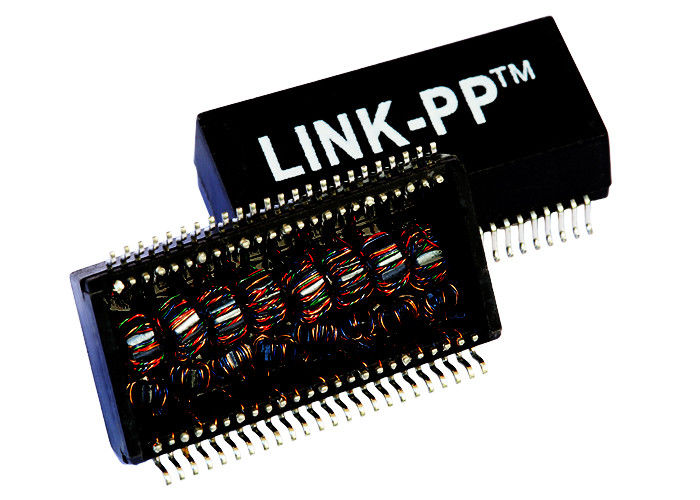

1.Quad ترمینال بندر بندر
2.ColiStructure: Toroidal
ترانسفورماتور 3.100base-t
4.SMD، 48 پین
5. درجه رطوبت درجه حرارت درجه حرارت 245 ° C °°
6. عملکرد سازگار IEEE 802.3af / ANSI X3.263
7. طراحی شده برای IP تلفن و یا سوئیچ برنامه های کاربردی
| کاربرد | شبکه اترنت (PoE و NON PoE) |
| AutomDX | بله |
| اظهار نظر | RoHS مطابق با LP5018NL |
| پیکربندی RX | T، C |
| پیکربندی TX | T، C |
| ساخت و ساز | انتقال روغن |
| هسته در هر بندر | 4 |
| تعداد بنادر | QUAD |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.285 یا دیگر |
| ارتفاع بسته (میلی متر) | 7.24 یا دیگر |
| طول بسته بندی (اینچ) | 1.094 یا دیگر |
| طول بسته بندی (میلی متر) | 27.81 یا دیگر |
| عرض بسته (اینچ) | 0.60 یا دیگر |
| عرض بسته (میلی متر) | 15.24 یا دیگر |
| سازگار با RoHS | YES-RoHS-6 |
| سرعت | 10 / 100BASE-TX |
| درجه حرارت | 0 تا 70 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
| اصلی P / N | LP5018NL و غیره |
مشخصات برق (25)
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. افت بازده
1-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل
30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام پورت: 1500 وات حداقل
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
| H2017NL / H2017NLT PC مادر برد ترانسفورماتور 1500Vrms شبکه LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
