جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

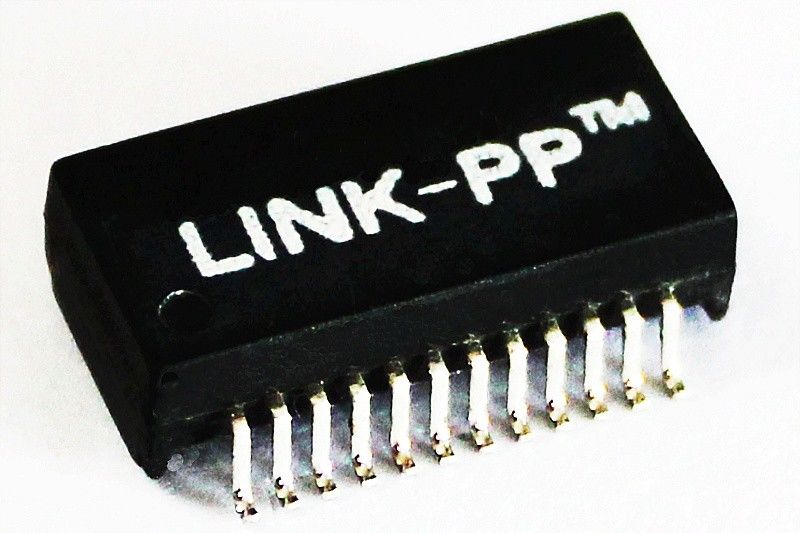

شماره مدل: H6101NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.09-$2.0
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 5KK در ماه
تعداد پورت ها: |
دوگانه |
بسته بندی: |
SMT |
رتبه بندی PoE: |
4 جفت PoE 60w |
سرعت: |
1000Base-T |
ساخت و ساز: |
قاب را باز کنید |
مطابقت با روش رو: |
YES-RoHS-6 |
تعداد پورت ها: |
دوگانه |
بسته بندی: |
SMT |
رتبه بندی PoE: |
4 جفت PoE 60w |
سرعت: |
1000Base-T |
ساخت و ساز: |
قاب را باز کنید |
مطابقت با روش رو: |
YES-RoHS-6 |
| سری | LAN 10/100/1000 Base-T |
|
درخواست |
LAN ETHERNET ((PoE+) |
|
AutomDX |
بله |
|
پیکربندی RX |
T,C |
|
پیکربندی TX |
T,C |
|
ساخت و ساز |
فریم باز |
|
تعداد بنادر |
دوگانه |
|
بسته بندی |
SMT |
|
ارتفاع بسته |
7.24 میلی متر |
|
طول بسته |
27.81 میلی متر |
|
عرض بسته |
15.24 میلی متر |
|
تطابق با RoHS |
YES-RoHS-6 |
|
سرعت |
10/100/1000BASE-TX |
|
درجه حرارت |
-40 تا +85 درجه سانتیگراد |
| استحکام | 120μH، 350μH |
| ولتاژ عایق بندی (V) | 1500VAC |
| محدوده فرکانس | از 1 تا 125 مگاهرتز |
H6101NL ابعاد:
مغناطیس گیگابیت اترنت قطعات ضروری در دستگاه های مختلف شبکه و ارتباطات است. آنها به طور گسترده ای در هاب ها، کارت های PC، سوئیچ ها، روترها و مادربرد های PC استفاده می شوند.این ترانسفورماتورها بخش مهمی از انتقال داده های با سرعت بالا در سیستم های SDH و PDH هستند.نقش آنها در تضمین ارتباطات قابل اعتماد و کارآمد داده در میان این دستگاه ها بسیار مهم است و آنها را به سنگ بنای زیرساخت های شبکه مدرن تبدیل می کند.
1. نسبت چرخش
Pri: Sec=1CT: 1CT
2. OCL:۳۵۰uH Min @۱۰۰KHz، ۱۰۰mV، ۱۸mADC Bias
3ضایعات ورودی
0.1MHz: -1.1dB حداکثر
100 مگاهرتز: -1.0دی بی ماکس
۱۲۵ مگاهرتز: -۲0دی بی ماکس
4. بازپرداخت ضرر
30MHz: -18dB دقیقه
۶۰ مگاهرتز: -۱۲دبی دقیقه
80 مگاهرتز: -12دبی دقیقه
100 مگاهرتز: -10دبی دقیقه
5. صداي متقابل
30MHz: -43dB دقیقه
۶۰ مگاهرتز: -۳۷دبی دقیقه
100 مگاهرتز: -33دبی دقیقه
7. قدرت بالا: 1500Vrms دقیقه
8دمای کار: -40 درجه سانتیگراد - +85°C
