جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: TG110-S055N2RL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
TG110-S055N2RL |
LINK-PP P / N: |
LP1102NL |
سرعت: |
10/100 Base-T |
تعداد درگاه ها: |
تنها |
کاربرد: |
SMD |
شماره پین: |
16 |
درجه حرارت: |
0 ℃ تا + 70 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
مشخصات: |
TG110-S055N2RL |
LINK-PP P / N: |
LP1102NL |
سرعت: |
10/100 Base-T |
تعداد درگاه ها: |
تنها |
کاربرد: |
SMD |
شماره پین: |
16 |
درجه حرارت: |
0 ℃ تا + 70 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |

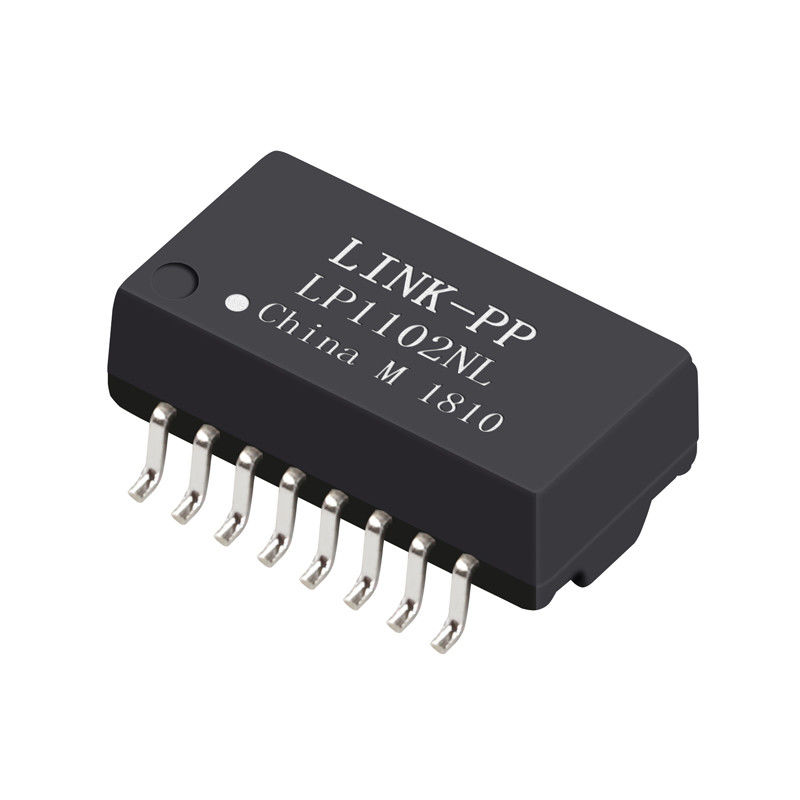

1. ترانسفورماتور Single Port Lan
2.ColiStructure: توروئیدال
ترانسفورماتور 3.100base-t
4. SMD ، 16 پین
ترانسفورماتور 10/100 BASE-TX تک پورت با 16 پایه
شرح:
ترانسفورماتورهای مغناطیسی Single Port 100 Base-t ETHERNET
| کاربرد | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | آره |
| اظهار نظر | RoHS سازگار LPXXXXNL |
| پیکربندی RX | T ، C |
| پیکربندی TX | T ، C |
| ساخت و ساز | انتقال قالب |
| هسته در هر بندر | 4 |
| تعداد بنادر | تنها |
| PCB | بدون PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.225 یا دیگر |
| ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
| طول بسته (اینچ) | 1.12 یا دیگر |
| طول بسته (میلی متر) | 28.448 یا دیگر |
| عرض بسته (اینچ) | 0.63 یا دیگر |
| عرض بسته (میلی متر) | 16.002 یا دیگر |
| RoHS سازگار است | بله-RoHS-6 |
| سرعت | 10/100 / 1000BASE-TX |
| درجه حرارت | 0 تا 70 / -40 تا +85 |
| نسبت RX را روشن می کند | 1CT: 1CT |
| نسبت TX را روشن می کند | 1CT: 1CT |
| P / N اصلی | LP1102NL و غیره |
مشخصات برق (25):
1. نسبت 50KHz ، 0.5V را روشن می کند
سمت تراشه: سمت خط = 1CT: 1CT + _2٪
2. القایی (Ls) 100KHz ، 0.1V ، 12mA بایاس DC:
سمت تراشه: 350uH حداقل
3. درج Loss1-100MHz: -1.4dB حداکثر
4. بازگشت ضرر 30-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. رد دیفرانسیل به حالت معمول:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30 مگاهرتز: -40dB حداقل
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام گلدان: 1500 ولت در دقیقه
برنامه های کاربردی:
برای تجهیزات شبکه و ارتباطات مانند HUB ، کارت PC ، سوئیچ ، روتر ، صفحه اصلی کامپیوتر ، SDH ، PDH ، IP تلفن ، مودم xDSL استفاده می شود
مزیت رقابتی:
16 سال تجربه تولید ،
2600 کارمند ،
تست 100٪
زمان تحویل انعطاف پذیر
