جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: TG110-LC50N2RL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
TG110-LC50N2RL |
LINK-PP P / N: |
LP1183NL |
تعداد بنادر: |
تنها |
اترنت: |
10/100 پایگاه-T |
کاربرد: |
اترنت لان |
شماره پین: |
16 |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
TG110-LC50N2RL |
LINK-PP P / N: |
LP1183NL |
تعداد بنادر: |
تنها |
اترنت: |
10/100 پایگاه-T |
کاربرد: |
اترنت لان |
شماره پین: |
16 |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
جزئیات سریع

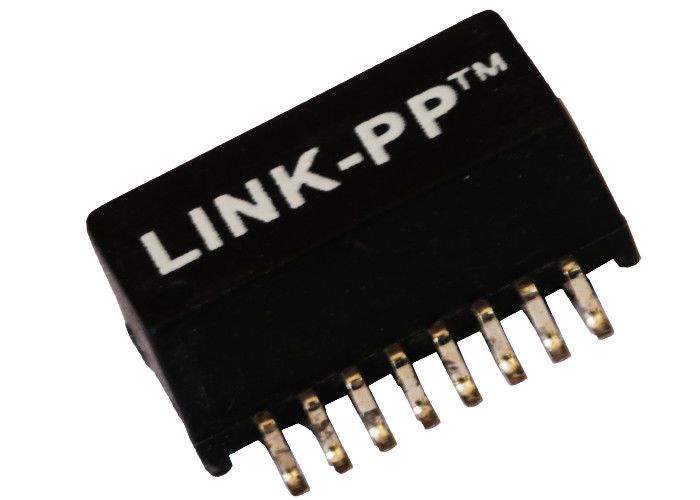

1.Single Transformer Port Lan
2.ColiStructure: Toroidal
ترانسفورماتور 3.100base-t
4.SMD، 16 پین
10/100 BASE-TX تک لاین ترانسفورماتور با 16 پین
شرح:
ترانسفورماتور مغناطیسی اترنت تک پایه 100 پایه-T Ethernet
| کاربرد | شبکه اترنت (PoE و NON PoE) |
| AutomDX | بله |
| اظهار نظر | RoHS مطابق با TG110-LC50N2RL ==> LP1183NL |
| پیکربندی RX | T، C |
| پیکربندی TX | T، C |
| ساخت و ساز | انتقال روغن |
| هسته در هر بندر | 4 |
| تعداد بنادر | تنها |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.225 یا دیگر |
| ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
| طول بسته بندی (اینچ) | 1.12 یا دیگر |
| طول بسته بندی (میلی متر) | 28.448 یا دیگر |
| عرض بسته (اینچ) | 0.63 یا دیگر |
| عرض بسته (میلی متر) | 16.002 یا دیگر |
| سازگار با RoHS | YES-RoHS-6 |
| سرعت | 10/100 / 1000BASE-TX |
| درجه حرارت | 0 تا 70 / -40 تا +85 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
| اصلی P / N | LP1183NL و غیره |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل 30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام پورت: 1500 وات حداقل
برنامه های کاربردی:
تجهیزات شبکه و ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL.
مزیت رقابتی:
☛ طراح و سازنده برای 18 سال.
☛ 2500 کار، 4 کارخانه
☛ قطعا تجزیه و تحلیل شبکه Fluke را منتقل کنید
☛ سهام یا 4 هفته.
☛ طراحی انعطاف پذیر با توجه به اطلاعات مورد نیاز مشتریان بدون هیچ هزینه خاص.
| مغناطیسی لن ترانسفورماتور، 1 کارت اترنت پورت TG110-LC50N2RL 10 / 100Base-TX | |||
|---|---|---|---|
| TG110-LC50N2RL | GP5609RS LF | 24HST1041A-3 LF | VP8019ZM HF |
| TS8121CXM HF | GP5609S LF | 40SS10002M HF | VP2009 HF |
| TS8142 HF | GP5609S-2 LF | G2PS109BN LF | VP2009M HF |
| TS847 HF | TG110-LC50N2RL | 40ST10002-1 LF | VP1197 LF |
| TST1284 LF | GP5829 LF | G2PS109N-A LF | TG110-LC50N2RL |
| TST1284A LF | GP5829NY LF | GS5007 HF | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | GS5008 HF | TS8019M HF |
| TST1284C LF | GU5829 LF | GS5008M1 HF | TS8019 HF |
| TST1284R LF | TG110-LC50N2RL | TG110-LC50N2RL | VP2005A LF |
| TST1284-V LF | HG5210 LF | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | GST5009 LF | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | TG110-LC50N2RL |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| 20PT1021SX1 LF | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | VP8019 HF |
