جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: SMST-1666 / HX2260NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
hx2260nl |
مشخصات 1: |
SMST-1666 |
سرعت: |
10/100 Base-T |
تعداد بنادر: |
مجرد |
کاربرد: |
Lan Ethernet (غیر پو) |
درجه حرارت: |
- 40 ℃ تا + 85 ℃ |
سلام پات: |
1500 Vrms |
OCL: |
350 ساعت دقیقه |
archivi disponibil: |
PDF/3D/ISG/STP/Step/Datasheet |
مشخصات: |
hx2260nl |
مشخصات 1: |
SMST-1666 |
سرعت: |
10/100 Base-T |
تعداد بنادر: |
مجرد |
کاربرد: |
Lan Ethernet (غیر پو) |
درجه حرارت: |
- 40 ℃ تا + 85 ℃ |
سلام پات: |
1500 Vrms |
OCL: |
350 ساعت دقیقه |
archivi disponibil: |
PDF/3D/ISG/STP/Step/Datasheet |

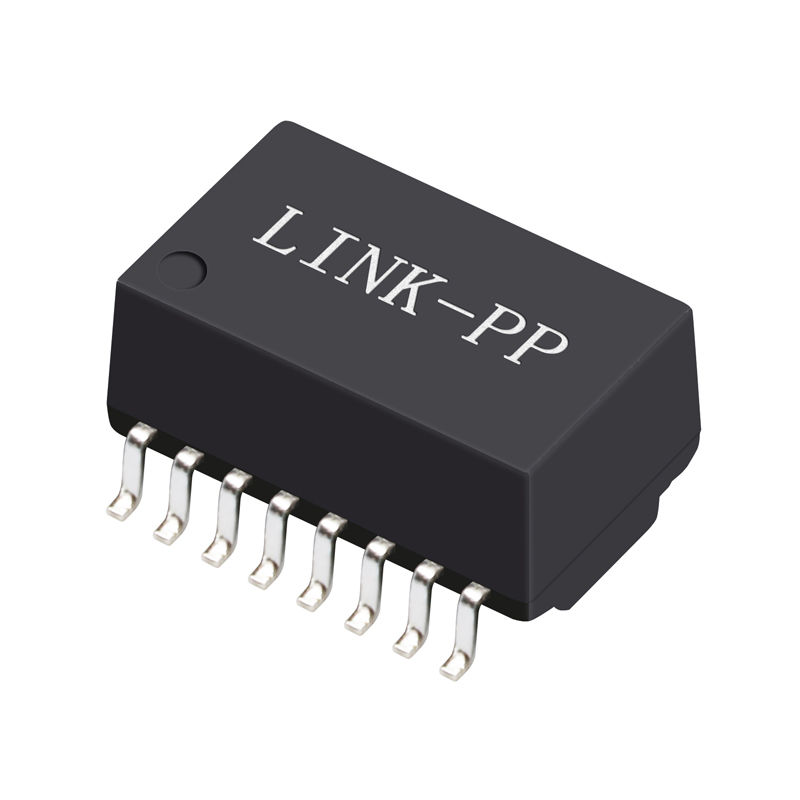

یک ترانسفورماتور پورت لان، ماژول های مغناطیسی بیس-تکس 10/100
1.Rj45 واحد پورت لن ترانسفورم
2. ساختار کول: تورئودال
3ترانسفورماتور.100base-t
4.SMD، 16 پین
10 / 100 BASE-TX واحد پورت لان ترانسفورماتور با 16 پین
توضیحات:
ترانسفورماتورهای مغناطیسی واحد پورت 100 Base-t Ethernet
| درخواست | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | بله |
| نظر | مطابقت با RoHS LPXXXXNL |
| پیکربندی RX | T,C |
| پیکربندی TX | T,C |
| ساخت و ساز | قالب انتقال |
| هسته ها در هر بندر | 4 |
| تعداد بنادر | مجرد |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.225 یا سایر |
| ارتفاع بسته بندی (ملی متر) | 5.715 یا سایر |
| طول بسته (اینچ) | 1.12 یا سایر |
| طول بسته (ملی متر) | 28.448 یا سایر |
| عرض بسته (اینچ) | 0.63 یا سایر |
| عرض بسته (ملی متر) | 16.002 یا سایر |
| تطابق با RoHS | YES-RoHS-6 |
| سرعت | 10/100/1000BASE-TX |
| درجه حرارت | 0 تا 70/-40 تا +85 |
| نسبت RX را تغییر می دهد | 1CT:1CT |
| نسبت TX را می چرخاند | 1CT:1CT |
| بخش اصلی | LP1198NL، و غیره |
مشخصات الکتریکی (۲۵):
1. نسبت چرخش 50KHz، 0.5V
طرف تراشه: طرف خط=1CT: 1CT+_2٪
2. انډکټانس ((Ls) 100KHz، 0.1V، 12mA DC Bias:
طرف تراشه: 350uH Min
3ضایعات ورودی 1-100 مگاهرتز: -1.4 دسیبل
4از دست دادن بازگشت1-30MHz: -16dB Min
40MHz: -14.4dB دقیقه
50MHz: -13.1dB دقیقه
60-80MHz: -12dB دقیقه
100MHz: -10dB دقیقه
5. تفاوت با رد حالت معمول:
30MHz: -45dB دقیقه
60MHz: -40dB دقیقه
100MHz: -35dB دقیقه
6-30 مگاهرتز: -40دبي دقیقه
60MHz: -35dB دقیقه
100MHz: -30dB دقیقه
7. قدرت بالا: 1500Vrms دقیقه
درخواست ها
برای تجهیزات شبکه و ارتباطات مانند HUB، کارت PC، سوئیچ، روتر، صفحه اصلی PC، SDH، PDH، تلفن IP، مودم xDSL استفاده می شود
