جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: S558-5500-68
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
پ.ن: |
S558-5500-68 |
تعداد پورت ها: |
تک پورت |
سبک نصب: |
SMT |
درخواست: |
1000BaseT، 60W PoE |
نوع پروفایل: |
استاندارد |
محدوده دمای عملیاتی: |
-40 تا 85 درجه سانتی گراد |
پ.ن: |
S558-5500-68 |
تعداد پورت ها: |
تک پورت |
سبک نصب: |
SMT |
درخواست: |
1000BaseT، 60W PoE |
نوع پروفایل: |
استاندارد |
محدوده دمای عملیاتی: |
-40 تا 85 درجه سانتی گراد |

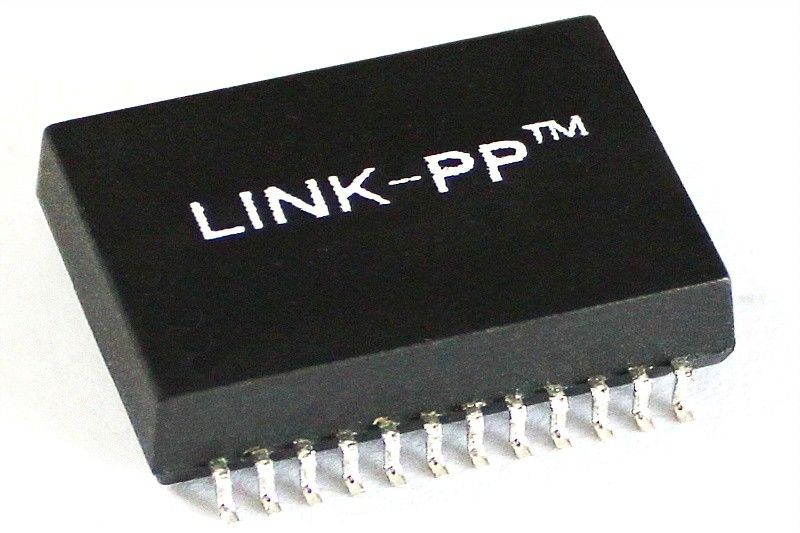

این ترانسفورماتور مغناطیسی S558-5500-68 LAN برای شبکه های 1000BaseT طراحی شده است. این طراحی دارای یک پورت است و از انتقال قدرت 60 وات پشتیبانی می کند.تکنولوژی نصب سطح (SMT) امکان نصب راحت را فراهم می کندمشخصات استاندارد و انطباق RoHS آن را برای کاربردهای مختلف در محدوده وسیع دما از -40 °C تا 85 °C مناسب می کند.
| درخواست | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | بله |
| نظر | مطابقت با RoHS LPXXXXNL |
| پیکربندی RX | T,C |
| پیکربندی TX | T,C |
| ساخت و ساز | قالب انتقال |
| هسته ها در هر بندر | 4 |
| تعداد بنادر | چهارگانه |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (اینچ) | 0.225 یا سایر |
| ارتفاع بسته بندی (ملی متر) | 5.715 یا سایر |
| طول بسته (اینچ) | 1.12 یا سایر |
| طول بسته (ملی متر) | 28.448 یا سایر |
| عرض بسته (اینچ) | 0.63 یا سایر |
| عرض بسته (ملی متر) | 16.002 یا سایر |
| تطابق با RoHS | YES-RoHS-6 |
| سرعت | 10/100/1000BASE-TX |
| درجه حرارت | 0 تا 70/-40 تا +85 |
| نسبت RX را تغییر می دهد | 1CT:1CT |
| نسبت TX را می چرخاند | 1CT:1CT |
1. نسبت چرخش 50KHz، 0.5V
طرف تراشه: طرف خط=1CT: 1CT+_2%
2. انډکټانس ((Ls) 100KHz، 0.1V، 12mA DC Bias:
طرف تراشه: 350uH Min
3ضایعات ورودی 1-100 مگاهرتز: -1.4 دسیبل
4از دست دادن بازگشت1-30MHz: -16dB Min
40MHz: -14.4dB دقیقه
50MHz: -13.1dB دقیقه
60-80MHz: -12dB دقیقه
100MHz: -10dB دقیقه
5. تفاوت با رد حالت معمول:
30MHz: -45dB دقیقه
60MHz: -40dB دقیقه
100MHz: -35dB دقیقه
6-30 مگاهرتز: -40دبي دقیقه
60MHz: -35dB دقیقه
100MHz: -30dB دقیقه
7. قدرت بالا: 1500Vrms دقیقه
