جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: S553-5999-37
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه

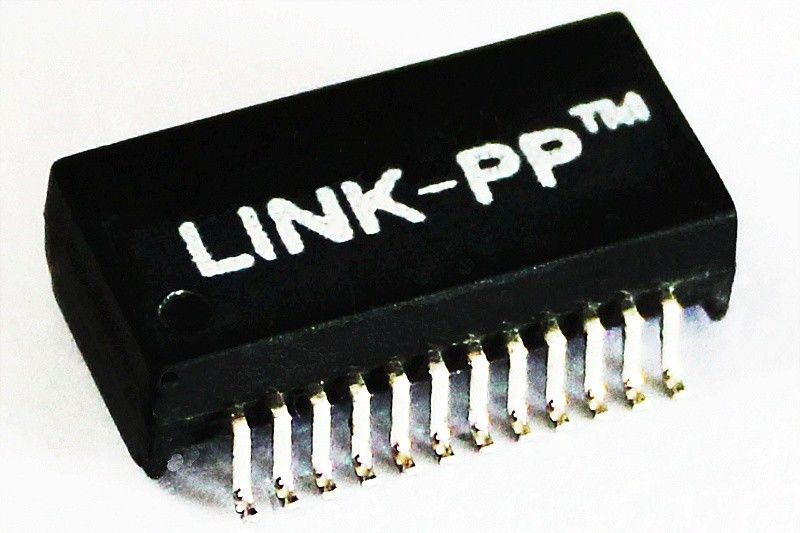

ترانسفورماتور SMD جدا شده S553-5999-37 10BASE-T Lane Magnetics S556-5999-26
• ترانسفورماتور تبدیل نسبت RX 1CT: 1CT و TX 1CT: 1.41CT
• ماژول های تک پورت در دسترس و بدون چوک های حالت معمولی
• کم مشخصات، بسته بندی سطح سوار به دمای 225 درجه سانتیگراد درجه حرارت بالا Reflow
• دمای عملیاتی 0 تا 70 درجه سانتیگراد
• حداکثر ولتاژ شکست متقاطع 1500 ولت
مشخصات برق @ 25 ℃
نسبت 1.Turns:
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.41 CT
2.OCL: حداقل 200 گرم
افت 3.Insertion:
1 ~ 10 مگاهرتز: -1.0dB حداکثر
از دست دادن 4:
1 ~ 10 مگاهرتز: -15dB حداقل
5.Comment به رد حالت معمول:
10 ~ 30 مگاهرتز: -40dB حداقل
30 ~ 100 مگاهرتز: -30dB حداقل
6.Crosstalk:
1 ~ 10 مگاهرتز: -40dB حداقل
7.Hipot: 1500Vrms.
بین ورودی-خروجی
دمای عملیاتی: 0 ~ 70 ℃.
یادداشت:
1. کارت های آداپتور، ماوس، هاب ها، و
برنامه های مادربرد
2. طراحی شده برای دیدار یا فراتر از IEEE802.3،
10 Base-T مشخصات
3. قابل دسترس با شارژ حالت مشترک برای
سرکوب EMI
قسمت 4.For ROHS اضافه کردن پسوند NL
5.RoHS "NL" اوج لحیم درجه 245 ℃.
| ترانسفورماتور SMD جدا شده S553-5999-37 10BASE-T Lane Magnetics S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
