جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: PT61022
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مورد شماره: |
PT61022 |
رده: |
گیگابیت مغناطیسی |
تبدیل نسبت می دهد: |
1: 1 |
نصب و استقرار: |
SMD |
اندازه / بعد: |
18.80 میلی متر X 13.80 میلی متر |
ارتفاع - نشسته (حداکثر): |
6.80 میلیمتر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مورد شماره: |
PT61022 |
رده: |
گیگابیت مغناطیسی |
تبدیل نسبت می دهد: |
1: 1 |
نصب و استقرار: |
SMD |
اندازه / بعد: |
18.80 میلی متر X 13.80 میلی متر |
ارتفاع - نشسته (حداکثر): |
6.80 میلیمتر |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
امکانات
■ نسخه های رایگان سرب موجود است
RoHS سازگاری (نسخه رایگان سرب) *
■ مطابق با IEEE802.3ab استانداردهای پیش نویس برای 1000 Base-T
■ طراحی شده برای طول عمر Gigabit Ethernet 10/100/1000 Base-T برنامه های دوبلکس کامل
■ بسته بندی سوپاپ سطح پایین طراحی شده برای فرایند reflow (حداکثر 225 درجه)
■ پشتیبانی از 4 جفت کابل 5 رده UTP
■ LAN
■ اترنت
القاء القاء 350 μH دقیقه با DC 8 mA DC @ 100 کیلوهرتز، 0.2 V
انسداد نشت .............. حداکثر μH.
@ 100 کیلوهرتز، 0.2 V
ظرفیت اتصال متقابل ....... 25 pF نوع.
@ 100 کیلوهرتز، 0.2 V
مقاومت DC ...................... 0.90 Ω حداکثر
افت محرک ... 0.3-100 مگاهرتز
-1.1 dB حداکثر
افت بازده (dB min.)
0.3-30 مگاهرتز ...................................... 18
40 مگاهرتز ......................................... 14.4
50 مگاهرتز ....................................... 13.1
60-80 مگاهرتز ..................................... 12
بحث صلیبی (دبیان دقیقه)
0.3-30 مگاهرتز ..................................... 35
60-100 مگاهرتز .................................... 28
رد حالت معمول (dB min.)
0.3-30 مگاهرتز ..................................... 40
60 مگاهرتز ............................................. 35
80-100 مگاهرتز .................................... 30
نرخ تبدیل .......................... 1 CT: 1 ± 5٪
جداسازی Hi-Pot .... 1500 VAC 1 میلی آمپر 1 ثانیه.
دمای عملیاتی
...................................... 0 درجه سانتی گراد تا +70 درجه سانتی گراد

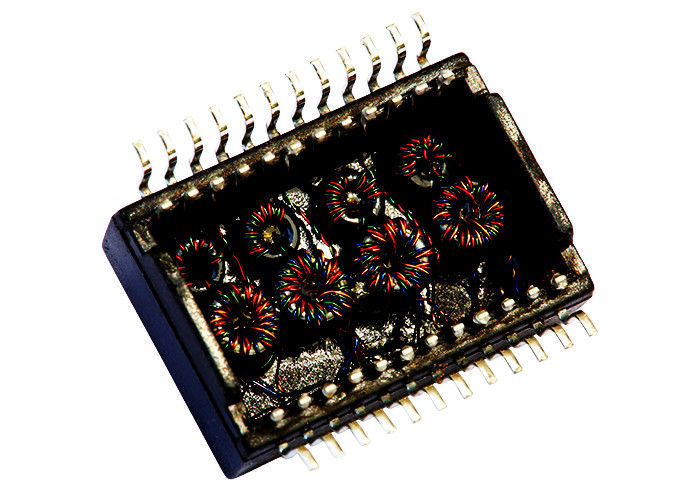

| PT61022 LAN 10/100/1000 Base-T ماژول ترانسفورماتور LV2001 پورت Gigabit | ||
|---|---|---|
| S558-5999-T3-F / H2009NL | DA4T103A3 | LU4S041F-43 LF |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| HX2009NL / LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| KLU1T041C-43 LF / LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| LU1S041-43 LF / KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
| S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
