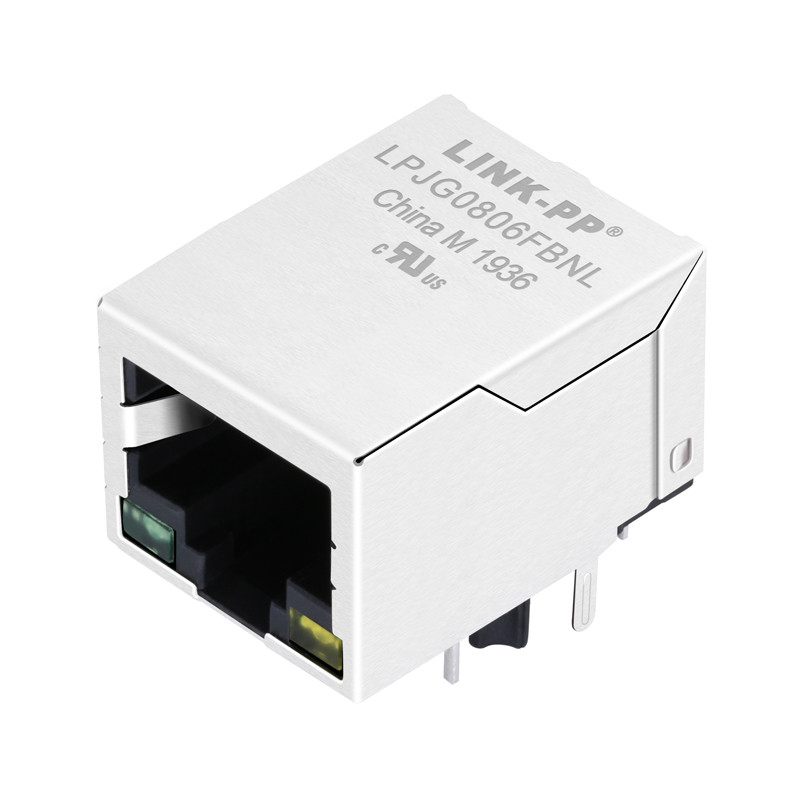

1000Base-T Magjack HR911130A LPJG0806FBNL اتصال دهنده گیگابیت RJ45

1000Base-T Magjack HR911130A LPJG0806FBNL اتصال دهنده گیگابیت RJ45

1. 10/100/1000 پایه-TLINK-PPLPJG0806FBNL RJ45 کانکتور با LED

2. 1X1 Tab-down سازگار با HanrunHR911130A

3. از درون سوراخجک RJ45با مغناطيس

4. 21.3mm طولRJ45 Magjack

5. با استانداردهای lEEE802.3ab برای 1000Base-T مطابقت دارد یا فراتر می رود

6. به حداقل رساندن فضای PCB و ساده سازی طرح PCB

1X1 RJ45 Magjack با ال ای دیتوضیحات:

1مشخصات نوع محصول:

1) نوع محصول = کانکتور
2) نوع جک = RJ45
3) پروفایل = استاندارد
4) جهت گیری نصب PCB = ورودی جانبی (زاویه راست)

2دستگاه مکانیکی:
1) پیکربندی جک = 1 × 1

3مشخصات الکتریکی:
1) محافظت شده = بله

4. ویژگی های مرتبط با پایان:
1) انگشت EMI - پایین = بدون
2) روش پایان دادن = جوش

5ویژگی های مربوط به بدن:
1) پیکربندی پورت = تک
2) انگشتان EMI - بالا و سمت = بدون
3) جهت گیری قفل = استاندارد - قفل پایین

6مشخصات مرتبط با تماس:
1) پیش شارژ = بله
2) نوع پایان تماس = از طریق سوراخ

7استانداردهای صنعت:
1) مطابقت با RoHS/ELV = مطابقت با RoHS، مطابقت با ELV
2) فرآیند های جوش آزاد سرب = جوش موج قابل 240 °C،

پمپ موج قابل استفاده در درجه حرارت 260 درجه سانتیگراد، پمپ موج قابل استفاده در درجه حرارت 265 درجه سانتیگراد
3) تاریخچه انطباق RoHS / ELV = همیشه مطابق RoHS بود

8علامت شناسايي:
1) رنگ LED سمت چپ = سبز - 568nmطول موج
2) رنگ LED سمت راست = زرد -585nmطول موج

9شرایط استفاده:
1) برای = صفحه مدار چاپی اعمال می شود
2) شرایط محیط زیست = دفتر / محل
3) محدوده دمای عملیاتی = 0 - 70°C

HR911130A الگوی نصب
