جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: HX1188NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$2.7
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 5KK در ماه
P/N: |
HX1188NL |
نصب: |
smt |
رادیو را روشن کنید: |
1:1 |
نرخ داده: |
100BASE-TX |
هیپوت: |
1500VDC |
PoE: |
غیر PoE |
P/N: |
HX1188NL |
نصب: |
smt |
رادیو را روشن کنید: |
1:1 |
نرخ داده: |
100BASE-TX |
هیپوت: |
1500VDC |
PoE: |
غیر PoE |
| پارامتر | توضیحات |
| شماره قطعه | HX1188NL |
| سازنده | پالس الکترونیک (یک شرکت یاجئو) |
| دسته بندی محصول | اجزای مغناطیسی LAN / ترانسفورماتور اترنت |
| استاندارد پشتیبانی شده | سازگار با IEEE 802.3 |
| برنامه | اترنت 10/100Base-T (تک پورت) |
(دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد. همه پارامترها مطابق با استانداردهای IEEE 802.3 هستند)
| پارامتر | ارزش / مشخصات | شرایط آزمون / یادداشت ها |
| نسبت چرخش (TX) | 1CT : 1CT | کانال انتقال (±5%) |
| نسبت چرخش (RX) | 1CT : 1CT | دریافت کانال (±5%) |
| اندوکتانس مدار باز (OCL) | حداقل 350 µH | @ 100KHz، 0.1Vrms، 8mA DC Bias |
| از دست دادن درج | -1.15 دسی بل حداکثر | @ 0.1 مگاهرتز تا 100 مگاهرتز |
| ضرر برگشتی | -18.0 دسی بل حداقل | @ 0.1 مگاهرتز تا 30 مگاهرتز |
| -14.0 دسی بل حداقل | @ 60 مگاهرتز | |
| -12.0 دسی بل حداقل | @ 80 مگاهرتز | |
| متقاطع | -40.0 دسی بل نوع | @ 30 مگاهرتز |
| رد حالت معمول (CMRR) | -40.0 دسی بل نوع | @ 30 مگاهرتز |
| ولتاژ جداسازی (HIPOT) | حداقل 1500 Vrms | ورودی به خروجی (به مدت 1 دقیقه) |
| پارامتر | مشخصات | یادداشت ها |
| نوع نصب | SMT (فناوری نصب سطحی) | SMD |
| بسته / مورد | 16 پین SOIC / SOP | ردپای 16 پین استاندارد |
| ابعاد (L x W x H) | 12.70 x 7.11 x 5.97 میلیمتر | تقریبا حداکثر ابعاد |
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | درجه صنعتی |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا +125 درجه سانتیگراد | |
| انطباق با محیط زیست | سازگار با RoHS، بدون سرب | پسوند "NL" نشان دهنده No Lead است |
| سطح حساسیت به رطوبت | MSL 1 | هندلینگ استاندارد |
HX1188NL یک ترانسفورماتور شبکه اترنت 10/100Base-T دو پورت است که برای ایجاد جداسازی سیگنال، تطبیق امپدانس و کاهش نویز بین تراشه PHY و کابل شبکه طراحی شده است. معمولاً در برنامه های Fast Ethernet استفاده می شود و از الزامات استاندارد IEEE 802.3 برای انتقال داده قابل اعتماد پشتیبانی می کند.
HX1188NL معمولاً دارای نسبت چرخش 1:1 برای هر دو کانال انتقال و دریافت، اندوکتانس در حدود 350 µH و ولتاژ جداسازی تقریباً 1500 Vrms است. این برای اترنت 10/100Base-T طراحی شده است و در یک بسته فشرده روی سطح مناسب برای یکپارچه سازی PCB ارائه می شود.
HX1188NL از نرخ داده های اترنت 10Base-T و 100Base-TX پشتیبانی می کند و آن را برای برنامه های اترنت سریع مناسب می کند. این گیگابیت اترنت (1000Base-T) را پشتیبانی نمی کند، زیرا پهنای باند و ویژگی های الکتریکی آن برای نیازهای سیگنالینگ با سرعت بالاتر طراحی نشده است.
خیر، HX1188NL با Gigabit Ethernet سازگار نیست زیرا به طور خاص برای برنامه های 10/100Base-T طراحی شده است. گیگابیت اترنت به مغناطیسی های مختلف با پهنای باند بالاتر و ویژگی های عملکرد دقیق تر نیاز دارد، بنابراین باید به جای آن از ترانسفورماتور اختصاصی 1000Base-T استفاده شود.
HX1188NL معمولاً دارای نسبت چرخش 1:1 برای هر دو کانال انتقال و دریافت است که تطبیق امپدانس مناسب بین اترنت PHY و کابل جفت پیچ خورده را تضمین می کند. این نسبت برای اکثر طرح های ترانسفورماتور LAN 10/100Base-T استاندارد است.
HX1188NL یک ولتاژ جداسازی تقریباً 1500 Vrms را ارائه می دهد که به محافظت از دستگاه های اترنت در برابر نوسانات الکتریکی و اختلاف پتانسیل زمین کمک می کند. این جداسازی برای برآوردن الزامات ایمنی و قابلیت اطمینان در تجهیزات شبکه ضروری است.
HX1188NL معمولاً با تراشههای اترنت PHY 10/100Base-T مانند Microchip LAN8720، TI DP83848 و فرستندههای Fast Ethernet مشابه سازگار است. با این حال، طراحان باید همیشه سازگاری با طرح مرجع سازنده PHY را برای اطمینان از عملکرد بهینه تأیید کنند.

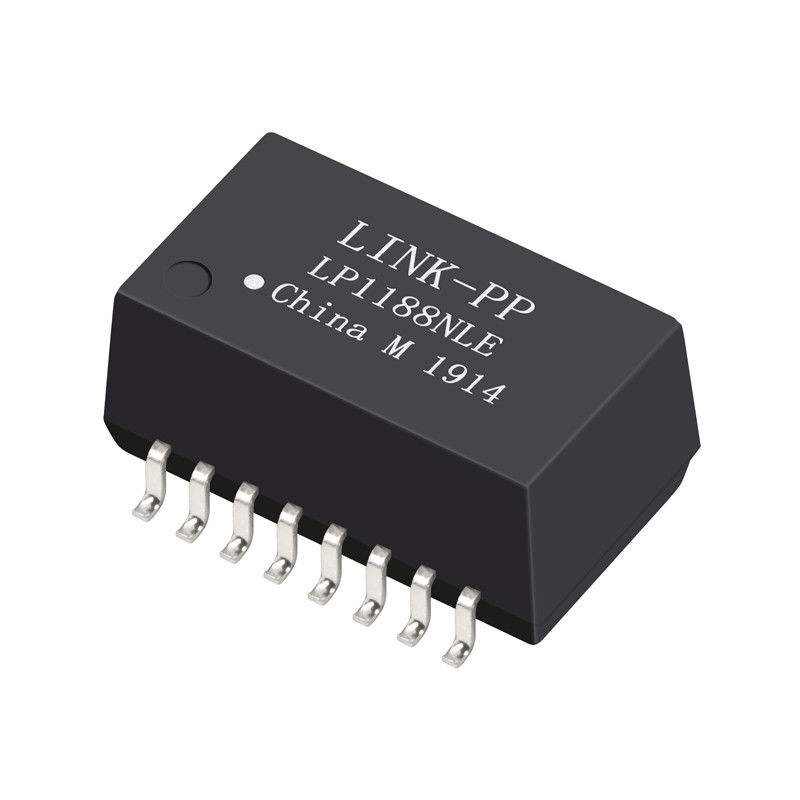

یک جایگزین معمولی برای HX1188NL LP1188NL است که ویژگی های الکتریکی مشابهی از جمله نسبت چرخش 1:1 و پشتیبانی 10/100Base-T را ارائه می دهد. هنگام انتخاب معادل، مهندسان باید پارامترهای کلیدی مانند اندوکتانس، تلفات درج و ولتاژ جداسازی را بررسی کنند.
HX1188NL بین اترنت PHY و کانکتور RJ45 برای ایجاد ایزوله و تهویه سیگنال استفاده می شود. معمولاً در نزدیکی PHY روی PCB قرار میگیرد، با بایاسینگ مناسب در مرکز شیر و مسیریابی امپدانس کنترلشده برای اطمینان از یکپارچگی سیگنال و انطباق با EMI.
HX1188NL یک ترانسفورماتور LAN مجزا است که روی PCB استفاده می شود، در حالی که یک کانکتور RJ45 با مغناطیسی یکپارچه (MagJack) ترانسفورماتور و کانکتور را در یک جزء واحد ترکیب می کند. راه حل های گسسته انعطاف پذیری طراحی بیشتری را ارائه می دهند، در حالی که راه حل های یکپارچه چیدمان و مونتاژ را ساده می کنند.
