جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: SGS, UL,CE, ISO9001:2008,REACH
شماره مدل: HY931147C
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: بسته بندی سینی: اندازه کارتن / 32 * 30 * 31 سانتی متر ، کارتن GW / 8.5 کیلوگرم ، تعداد کارتن / 1200
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000K / month
مشخصات فنی: |
HY931147C |
برنامه های کاربردی: |
POE 10/100 |
گرایش: |
ورودی جانبی (زاویه راست) |
نوع جک: |
Rj45 |
محافظت شده / فیلتر: |
آره |
جنسیت: |
زن |
مدل جدید: |
LPJ0049GDNL |
فایل: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
مشخصات فنی: |
HY931147C |
برنامه های کاربردی: |
POE 10/100 |
گرایش: |
ورودی جانبی (زاویه راست) |
نوع جک: |
Rj45 |
محافظت شده / فیلتر: |
آره |
جنسیت: |
زن |
مدل جدید: |
LPJ0049GDNL |
فایل: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
1طول 21.3 میلی متر RJ45 Magjack Power over Ethernet.
21X1 Tab-down
3. از طریق سوراخجک مدولار RJ45
410/100 Base-T
شرح:

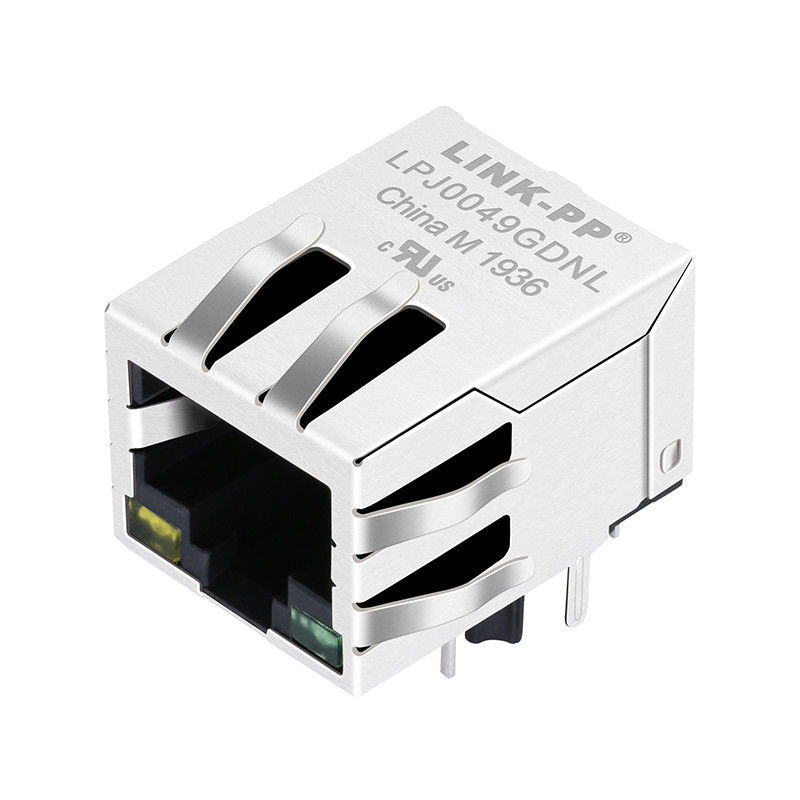

1X1 RJ45 Magjack با led ها ، با IEEE 802.3af ملاقات می کند
| اتصالات اترنت RJ45 Single Port با آهن ربا و یکپارچه 10/100 Base-T ، LED زرد / سبز ، Tab Down ، RoHS | |
| شماره قسمت LINK-PP | LPJ0049GDNL |
| شماره قطعه Hanrun | HY931147C |
| برنامه-شبکه | ETHERNET (PoE) |
| AutomDX | آره |
| مدار Bst | آره |
| پیکربندی RX | T ، C |
| پیکربندی TX | T ، C |
| با آبکاری منطقه جفت گیری تماس بگیرید | GOLD 6u "/ 15u" / 30u " |
| هسته در هر بندر | 4 |
| دیودها | با دیودها |
| گزینه LED | زرد / سبز |
| چفت | TAB DOWN |
| تعداد بنادر | 1X1 |
| PCB | FR4 |
| PCB Mount Angle | ورودی جانبی |
| پست نگهدارنده PCB | T POST |
| ارتفاع بسته (اینچ) | 0.531 |
| ارتفاع بسته (میلی متر) | 13.50 |
| طول بسته (اینچ) | 0.839 |
| طول بسته (میلی متر) | ساعت 21.30 |
| عرض بسته (اینچ) | 0.626 |
| عرض بسته (میلی متر) | 90/15 |
| نوع پین | فروشنده THT |
| RoHS سازگار است | بله-RoHS-5 با سرب در معافیت فروشنده |
| جستجو کردن | آره |
| زبانه های EMI سپر | با |
| سرعت | 10/100 BASE-T |
| درجه حرارت | 0 تا 70 |
| نسبت RX را روشن می کند | 1CT: 1CT |
| نسبت TX را روشن می کند | 1CT: 1CT |
بسته سینی: اندازه کارتن / 32 * 30 * 31 سانتی متر ، کارتن GW / 8.5 کیلوگرم ، تعداد کارتن / 1200 عدد ، SPQ / 50 عدد
1 ویژگی های نوع محصول:
1) نوع محصول = اتصال دهنده
2) نوع جک = RJ45
3) مشخصات = استاندارد
4) جهت نصب PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)
2 پیوست مکانیکی:
1) پیکربندی جک = 1 1 1
3. مشخصات الکتریکی:
1) محافظ = بله
4 ویژگی های مرتبط با خاتمه:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم
5 ویژگی های مرتبط با بدن:
1) پیکربندی بندر = تک / چند
2) EMI Fingers -Top and Sides = با / بدون
3) جهت گیری Latch = استاندارد - Latch Down
4) طول دم PCB
6 با ویژگی های مرتبط تماس بگیرید:
1) پیش بارگذاری شده = بله
2) نوع خاتمه تماس = از طریق سوراخ / سطح نصب
7 ویژگی های مربوط به مسکن:
1) سبک اتصال = جک
8 استانداردهای صنعت:
1) RoHS / ELV انطباق = RoHS سازگار ، ELV سازگار است
2) فرآیندهای لحیم کاری بدون سرب = لحیم کاری موج با دمای 240 درجه سانتیگراد ،
لحیم کاری موج با دمای 260 درجه سانتیگراد ، لحیم کاری موج با دمای 265 درجه سانتیگراد
3) تاریخچه انطباق RoHS / ELV = همیشه با RoHS سازگار بود
9 علامت گذاری شناسایی:
1) رنگ LED سمت چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم
10 شرایط استفاده:
1) اعمال می شود به = صفحه مدار چاپی
2) شرایط محیطی = دفتر / ساختمان
3) دمای کار (° C) = 0 - 70 / -40 - +85
