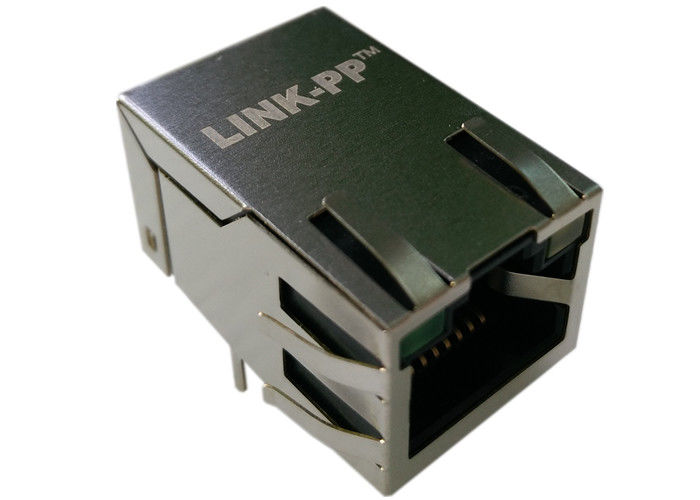

JP011821UNL 1×1 RJ45 PulseJack با 1CT:1CT 100Base-TX Magnetics

JP011821UNL پالس‌جک تب-بالا RJ45 با مگنتیک‌های داخلی ۱:۱، ۱۰٠بیس-تی‌ایکس، ایزولاسیون ۲۲۵٠ ولت دی‌سی، ال‌ای‌دی‌ها؛ نصب از طریق سوراخ.

JP011821UNL RJ45 پالس‌جک نمای کلی سریع

• شماره قطعه: JP011821UNL (پایان عمر در لیست منبع ذکر شده)
• فرم فاکتور: ۱×۱ جانبی (تب-بالا) RJ45 با مگنتیک داخلی (۱CT:۱CT)
• کاربرد اصلی: کارت‌های شبکه ۱۰٠بیس-تی‌ایکس (فست اترنت)، دستگاه‌های تعبیه‌شده، روترها/سوئیچ‌هایی که به ترانسفورماتور یکپارچه و ال‌ای‌دی‌های وضعیت نیاز دارند.
• امتیاز ایزولاسیون: ۲۲۵٠ ولت دی‌سی (دیتاشیت) — هیپوت ۱۵٠٠ ولت آر‌ام‌اس @۶٠ هرتز برای ۱ دقیقه.
• نصب: از طریق سوراخ (THT) — نگهداری مکانیکی قوی، سازگار با لحیم‌کاری موجی.
• محدوده دما: ٠ درجه سانتی‌گراد تا +۷٠ درجه سانتی‌گراد (عملیاتی).
• رعایت RoHS: بله.
• وضعیت: پایان عمر (برچسب منبع: پایان عمر - کانکتور، RJ45، ۱×۱، ۱٠٠D، ۱:۱، TU NPB).

ویژگی‌های کلیدی پالس‌جک RJ45 تب-بالا ۱×۱

• مگنتیک‌های واقعی ۱CT:۱CT یکپارچه — BOM را ساده می‌کند و مساحت برد را در مقایسه با مگنتیک‌های مجزا کاهش می‌دهد.
• ایزولاسیون بالا (مشخصات ۲۲۵٠ ولت دی‌سی) برای ایزولاسیون خط قوی و حاشیه ایمنی.
• ال‌ای‌دی‌های دو رنگ / دوگانه (چپ/راست) برای تشخیص لینک/فعالیت (نماد G_O/Y نشان‌دهنده سبز/نارنجی دو رنگ + زرد است).
• انگشتان EMI برای زمین‌سازی بهتر شیلد هنگام استفاده از شاسی/شیلد زمین‌شده ارائه شده است.
• طراحی شده برای ۱٠٠بیس-تی‌ایکس — افت درج، افت بازگشت و تداخل بهینه شده در حدود ۱ تا ۱٠٠ مگاهرتز.
• نصب از طریق سوراخ و بدنه UL94V-0 برای قابلیت اطمینان و قابلیت ساخت.

مشخصات JP011821UNL ۱۰٠بیس-تی‌ایکس مگ‌جک

دیتاشیت JP011821UNL

۱. مشخصات مکانیکی دیتاشیت JP011821UNL

۲. طرح PCB دیتاشیت JP011821UNL

۳. شماتیک‌های الکتریکی دیتاشیت JP011821UNL

مشخصات مواد، انطباق و محیطی

• شیلد: برنج با آبکاری نیکل ۱۰–۲۰ میکرو اینچ روی برنج — هدایت خوب و محافظت در برابر خوردگی.
• کانتکت‌ها: برنز فسفر با زیرآبکاری نیکل + طلای انتخابی (۱۵ میکرو اینچ) در ناحیه اتصال — مقاومت تماس کم و اتصال بادوام را تضمین می‌کند.
• بدنه: ترموپلاستیک با درجه‌بندی UL94V-0 برای عملکرد اشتعال.
• دمای عملیاتی: ٠ درجه سانتی‌گراد تا ۷٠ درجه سانتی‌گراد — مناسب برای تجهیزات درجه تجاری اما نه برای محیط‌های صنعتی سخت (-۴٠ درجه سانتی‌گراد).
• MSL = ۱: نیازی به پخت ویژه قبل از لحیم‌کاری مجدد/مونتاژ نیست.

نکات طراحی و ادغام PCB برای RJ45 با مگنتیک

• فوت‌پرینت و مکانیکی: پین‌های THT تثبیت مکانیکی قوی را فراهم می‌کنند — برش‌های برد و فضای خالی برای پاکسازی ورودی بالا را تأیید کنید.
• زمین‌سازی شیلد: از پدهای انگشت EMI و چندین وای زمین به زمین PCB برای بهره‌برداری کامل از شیلد برای کنترل EMI استفاده کنید. در صورت نیاز، مسیر امپدانس پایین به شاسی را مسیریابی کنید.
• مگنتیک‌ها: مگنتیک‌های داخلی ۱CT:۱CT نیاز به ترانسفورماتورهای خارجی را از بین می‌برند — همچنان تطابق سمت PHY و الزامات چوک حالت مشترک برای PHY خود را تأیید کنید.
• ال‌ای‌دی‌ها: پین‌های ال‌ای‌دی چپ/راست از گزینه‌های دو رنگ / تک رنگ (G_O/Y) استفاده می‌کنند. پین‌اوت را برای قرارگیری مقاومت یا الزامات درایو ال‌ای‌دی روی برد بررسی کنید — برخی طرح‌ها شامل مقاومت‌های سری روی برد هستند، برخی دیگر انتظار دارند که آنها خارجی باشند.
• لحیم‌کاری حرارتی / موجی: ساختار THT در برابر لحیم‌کاری موجی و جریان‌های لحیم‌کاری مجدد استاندارد مقاوم است (توصیه‌های سازنده را بررسی کنید).

سوالات متداول درباره JP011821UNL ۱٠٠بیس-تی‌ایکس مگ‌جک RJ45

سوال ۱ — آیا JP011821UNL شیلد دارد؟

پاسخ: بله. این محصول از شیلد برنجی با آبکاری نیکل (۱٠–۲٠ میکرو اینچ نیکل روی برنج) استفاده می‌کند و شامل انگشتان EMI برای زمین‌سازی شاسی است.

سوال ۲ — آیا JP011821UNL شامل مگنتیک است؟

پاسخ: بله. این قطعه شامل مگنتیک‌های داخلی ۱CT:۱CT (TX و RX ۱CT:۱) است که نیاز به ترانسفورماتور LAN خارجی برای طرح‌های استاندارد ۱۰/۱٠٠بیس-تی‌ایکس را از بین می‌برد.

سوال ۳ — از چه سرعت‌های اترنت پشتیبانی می‌کند؟

پاسخ: طراحی شده برای ۱٠٠بیس-تی‌ایکس (۱۰/۱٠٠ مگابیت بر ثانیه). برای عملیات گیگابیت مشخص نشده است — قبل از استفاده در ۱٠٠٠بیس-تی، تأیید کنید.

سوال ۴ — امتیاز ایزولاسیون / هیپوت چیست؟

پاسخ: ایزولاسیون به عنوان ۲۲۵٠ ولت دی‌سی مشخص شده است؛ تست هیپوت ذکر شده ۱۵٠٠ ولت آر‌ام‌اس @۶٠ هرتز برای ۱ دقیقه.

سوال ۵ — چه ال‌ای‌دی‌هایی در دسترس هستند و چگونه پیکربندی می‌شوند؟

پاسخ: ال‌ای‌دی‌های چپ/راست به عنوان G_O / Y (سبز/نارنجی دو رنگ در یک طرف، زرد در طرف دیگر) نشان داده شده‌اند. پین‌اوت و محل قرارگیری مقاومت سری را در شماتیک خود بررسی کنید.

سوال ۶ — محدوده دمای عملیاتی چیست؟

پاسخ: ٠ درجه سانتی‌گراد تا +۷٠ درجه سانتی‌گراد (درجه تجاری).

سوال ۷ — آیا این قطعه با RoHS مطابقت دارد و MSL آن چیست؟

پاسخ: بله، مطابق با RoHS. MSL = ۱.

سوال ۸ — آیا JP011821UNL هنوز در حال تولید است؟

پاسخ: منبع به پایان عمر (EOL) در لیست قطعه اشاره می‌کند. اگر به دوره‌های تولید طولانی متکی هستید، یک جایگزین LPJ2011KONL را زودتر تأیید کنید.

سوال ۹ — موارد استفاده معمول از مگ‌جک JP011821UNL چیست؟

پاسخ: بردهای تعبیه‌شده، کارت‌های شبکه، روترها، تجهیزات شبکه مصرفی که به مگنتیک یکپارچه و نشانگرهای ال‌ای‌دی نیاز دارند.
