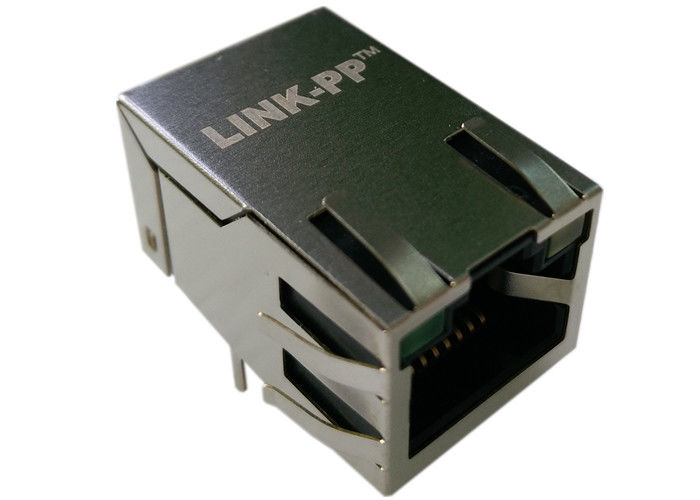

JP011821UNL 1×1 RJ45 PulseJack با 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 با مگنتیک‌های داخلی 1:1، 100Base-TX، ایزولاسیون 2250 ولت DC، LED؛ نصب از طریق سوراخ.

JP011821UNL نمای کلی سریع

• شماره قطعه: JP011821UNL (EOL در لیست منبع ذکر شده است)
• فرم فاکتور: RJ45 ورودی جانبی 1×1 (تب بالا) با مگنتیک داخلی (1CT:1CT)
• کاربرد اصلی: کارت‌های شبکه 100Base-TX (Fast Ethernet)، دستگاه‌های تعبیه شده، روترها/سوئیچ‌هایی که به ترانسفورماتور یکپارچه و LEDهای وضعیت نیاز دارند.
• امتیاز ایزولاسیون: 2250 ولت DC (دیتاشیت) — هیپوت 1500 ولت RMS @60 هرتز به مدت 1 دقیقه.
• نصب: از طریق سوراخ (THT) — نگهداری مکانیکی قوی، سازگار با لحیم موجی.
• محدوده دما: 0 درجه سانتیگراد تا +70 درجه سانتیگراد (عملیاتی).
• RoHS: بله.
• وضعیت: EOL (برچسب منبع: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

ویژگی‌های کلیدی RJ45 PulseJack 1x1 Tab-UP

• مگنتیک‌های واقعی 1CT:1CT یکپارچه — BOM را ساده می‌کند و مساحت برد را در مقایسه با مگنتیک‌های مجزا کاهش می‌دهد.
• ایزولاسیون بالا (مشخصات 2250 ولت DC) برای ایزولاسیون خط قوی و حاشیه ایمنی.
• LEDهای دو رنگ / دوگانه (چپ/راست) برای تشخیص لینک/فعالیت (نماد G_O/Y نشان‌دهنده سبز/نارنجی دو رنگ + زرد است).
• انگشتان EMI برای زمین‌گیری بهتر شیلد هنگام استفاده از شیلد شاسی/زمین شده ارائه شده است.
• طراحی شده برای 100Base-TX — افت درج، افت بازگشت و تداخل بهینه شده در حدود 1 تا 100 مگاهرتز.
• نصب از طریق سوراخ و بدنه UL94V-0 برای قابلیت اطمینان و قابلیت ساخت.

مشخصات JP011821UNL 100Base-TX Magjack

دیتاشیت JP011821UNL

1. مکانیک‌های دیتاشیت JP011821UNL

2. طرح‌بندی PCB دیتاشیت JP011821UNL

3. شماتیک‌های الکتریکی دیتاشیت JP011821UNL

مشخصات مواد، انطباق و محیطی

• شیلد: برنج با آبکاری نیکل 10-20 میکرو اینچ روی برنج — هدایت خوب و محافظت در برابر خوردگی.
• کنتاکت‌ها: برنز فسفر با زیر آبکاری نیکل + طلای انتخابی (15 میکرو اینچ) در ناحیه اتصال — مقاومت تماسی کم و اتصال بادوام را تضمین می‌کند.
• بدنه: ترموپلاستیک با درجه‌بندی UL94V-0 برای عملکرد اشتعال.
• دمای عملیاتی: 0 درجه سانتیگراد تا 70 درجه سانتیگراد — مناسب برای تجهیزات درجه تجاری اما نه برای محیط‌های صنعتی سخت (-40 درجه سانتیگراد).
• MSL = 1: نیازی به پخت ویژه قبل از لحیم‌کاری مجدد/مونتاژ نیست.

نکات طراحی و ادغام PCB برای RJ45 با مگنتیک

• فوت‌پرینت و مکانیکی: پین‌های THT تثبیت مکانیکی قوی را فراهم می‌کنند — برش‌های برد و فضای خالی برای پاکسازی ورودی بالا را تأیید کنید.
• زمین‌گیری شیلد: از پدهای انگشت EMI و چندین vias زمین به زمین PCB برای بهره‌برداری کامل از شیلد برای کنترل EMI استفاده کنید. در صورت نیاز، یک مسیر با امپدانس کم به شاسی هدایت کنید.
• مگنتیک: مگنتیک‌های داخلی 1CT:1CT نیاز به ترانسفورماتورهای خارجی را حذف می‌کنند — همچنان تطابق سمت PHY و الزامات چوک حالت مشترک برای PHY خود را تأیید کنید.
• LEDها: پین‌های LED چپ/راست از گزینه‌های دو رنگ / تک رنگ (G_O/Y) استفاده می‌کنند. پین‌اوت را برای قرارگیری مقاومت یا الزامات درایو LED روی برد بررسی کنید — برخی طرح‌ها شامل مقاومت‌های سری روی برد هستند، برخی دیگر انتظار دارند که آنها خارجی باشند.
• حرارتی / لحیم موجی: ساختار THT در برابر لحیم موجی و جریان‌های لحیم‌کاری مجدد استاندارد مقاوم است (توصیه‌های سازنده را بررسی کنید).

سوالات متداول درباره JP011821UNL RJ45 PulseJack

سوال 1 — آیا JP011821UNL شیلد دارد؟

پاسخ: بله. این محصول از شیلد برنجی با آبکاری نیکل (10-20 میکرو اینچ نیکل روی برنج) استفاده می‌کند و شامل انگشتان EMI برای زمین‌گیری شاسی است.

سوال 2 — آیا JP011821UNL شامل مگنتیک است؟

پاسخ: بله. این قطعه شامل مگنتیک‌های داخلی 1CT:1CT (TX و RX 1CT:1) است که نیاز به ترانسفورماتور LAN خارجی برای طرح‌های استاندارد 10/100Base-TX را حذف می‌کند.

سوال 3 — از چه سرعت‌های اترنت پشتیبانی می‌کند؟

پاسخ: مهندسی شده برای 100Base-TX (10/100 مگابیت بر ثانیه). برای عملیات گیگابیت مشخص نشده است — قبل از استفاده در 1000Base-T تأیید کنید.

سوال 4 — امتیاز ایزولاسیون / هیپوت چیست؟

پاسخ: ایزولاسیون به عنوان 2250 ولت DC مشخص شده است؛ تست هیپوت ذکر شده 1500 ولت RMS @60 هرتز به مدت 1 دقیقه.

سوال 5 — چه LEDهایی در دسترس هستند و چگونه پیکربندی می‌شوند؟

پاسخ: LEDهای چپ/راست به عنوان G_O / Y (سبز/نارنجی دو رنگ در یک طرف، زرد در طرف دیگر) نشان داده شده‌اند. پین‌اوت و قرارگیری مقاومت سری را در شماتیک خود بررسی کنید.

سوال 6 — محدوده دمای عملیاتی چیست؟

پاسخ: 0 درجه سانتیگراد تا +70 درجه سانتیگراد (درجه تجاری).

سوال 7 — آیا این قطعه مطابق با RoHS است و MSL آن چیست؟

پاسخ: بله، مطابق با RoHS. MSL = 1.

سوال 8 — آیا JP011821UNL هنوز در حال تولید است؟

پاسخ: منبع به EOL (پایان عمر) در لیست قطعه اشاره می‌کند. اگر به طول عمر تولید متکی هستید، یک جایگزین LPJ2011KONL را زودتر واجد شرایط کنید.

سوال 9 — موارد استفاده معمول از JP011821UNL Magjack چیست؟

پاسخ: بردهای تعبیه شده، کارت‌های شبکه، روترها، تجهیزات شبکه‌سازی مصرف‌کننده که به مگنتیک یکپارچه و نشانگرهای LED نیاز دارند.
