جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 08B1-1X1T-06-F
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/1200 عدد
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: در انبار
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
شماره قطعه: |
08B1-1X1T-06-F |
نوع محصول: |
ماژول اتصال یکپارچه (ICM) |
استاندارد اترنت: |
10/100base-t |
تعداد بنادر: |
1x1 |
جهت گیری بندری: |
Tab Up |
شاخص های LED: |
هیچ کدام |
حمایت پو: |
غیر PoE |
نوع نصب: |
از طریق سوراخ |
دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
زبانه های EMI: |
بله |
RoHS Complian: |
بله |
ولتاژ جداسازی: |
1500 Vrms |
شماره قطعه: |
08B1-1X1T-06-F |
نوع محصول: |
ماژول اتصال یکپارچه (ICM) |
استاندارد اترنت: |
10/100base-t |
تعداد بنادر: |
1x1 |
جهت گیری بندری: |
Tab Up |
شاخص های LED: |
هیچ کدام |
حمایت پو: |
غیر PoE |
نوع نصب: |
از طریق سوراخ |
دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
زبانه های EMI: |
بله |
RoHS Complian: |
بله |
ولتاژ جداسازی: |
1500 Vrms |
ماژول اتصال یکپارچه 08B1-1X1T-06-F RJ45 دارای پشتیبانی 10/100BASE-T، جداسازی 1500Vrms، مغناطیسی یکپارچه، جهت گیری Tab-Up، نصب از طریق سوراخ، و انطباق با RoHS برای کاربردهای اترنت صنعتی.

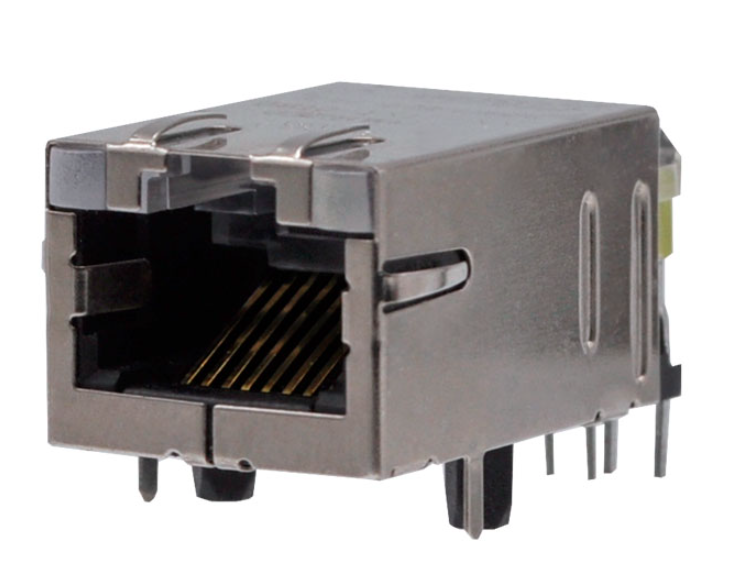

08B1-1X1T-06-F یک ماژول اتصال یکپارچه RJ45 (ICM) تک پورت (1x1) بسیار قابل اعتماد است که برای برنامه های شبکه 10/100BASE-T طراحی شده است. این MagJack که با مغناطیسی یکپارچه برای صرفه جویی در فضای PCB و کاهش EMI طراحی شده است، دارای مشخصات ارتفاع استاندارد، پیکربندی پورت Tab-Up و محافظ EMI قوی است. برای نصب Through Hole Mount (THT) طراحی شده است و به طور کامل برای مطابقت با الزامات جداسازی IEEE 802.3 آزمایش شده است، و آن را به گزینه ای ایده آل برای مخابرات، شبکه های صنعتی و لوازم الکترونیکی مصرفی تبدیل می کند.
08B1-1X1T-06-F برای برآوردن الزامات یکپارچگی سیگنال اترنت سریع طراحی شده است.
| پارامتر | ارزش |
| TX Turns Ratio | 1CT: 1 |
| RX Turns Ratio | 1CT: 1 |
| OCL @100kHz / 100mVRMS | حداقل 350µH |
| تعصب DC | 8 میلی آمپر |
| محدوده فرکانس | مشخصات |
| 1 مگاهرتز - 100 مگاهرتز | حداکثر -1.0dB |
تلفات درج کم به حفظ قدرت سیگنال در سراسر پیوندهای اترنت کمک می کند و عملکرد پایدار شبکه را تضمین می کند.
| فرکانس | مورد نیاز |
| 1 مگاهرتز – 30 مگاهرتز | -18 دسی بل حداقل |
| 30 مگاهرتز – 60 مگاهرتز | -18 + 20 LOG (F/30 مگاهرتز) دسی بل |
| 60 مگاهرتز – 80 مگاهرتز | -12 دسی بل حداقل |
عملکرد از دست دادن بازگشت بازتاب سیگنال را به حداقل می رساند و قابلیت اطمینان ارتباطات را بهبود می بخشد.
| فرکانس | مورد نیاز |
| 500 کیلوهرتز – 1 مگاهرتز | -70dB حداقل |
| 10 مگاهرتز | -50dB حداقل |
| 30 مگاهرتز | -45dB حداقل |
| 50 مگاهرتز | -40dB حداقل |
| 100 مگاهرتز | -35 دسی بل حداقل |
| فرکانس | رد CM-CM | رد CM-DM |
|---|---|---|
| 100 کیلوهرتز – 1 مگاهرتز | ≥70 دسی بل | ≥70 دسی بل |
| 10 مگاهرتز | ≥47 دسی بل | ≥60 دسی بل |
| 30 مگاهرتز | ≥42 دسی بل | ≥50 دسی بل |
| 60 مگاهرتز | ≥37 دسی بل | ≥45 دسی بل |
| 100 مگاهرتز | ≥30 دسی بل | ≥40 دسی بل |
مغناطیسی های یکپارچه تا 70 دسی بل سرکوب نویز حالت مشترک را ارائه می دهند، به حفظ یکپارچگی سیگنال، کاهش انتشار EMI و بهبود قابلیت اطمینان اترنت در برنامه های صنعتی و شبکه های تعبیه شده کمک می کنند.
08B1-1X1T-06-F که برای دوام و اتصالات الکتریکی پایدار طراحی شده است، از مواد درجه یک ساخته شده برای مقاومت در برابر فرآیندهای تولید استاندارد استفاده می کند.
این مواد دوام طولانی مدت و عملکرد الکتریکی پایدار را در محیط های عملیاتی سخت فراهم می کنند.
08B1-1X1T-06-F با الزامات اصلی صنعت مطابقت دارد:
شماره فایل UL:
این گواهینامه ها به ساده سازی تأییدیه های محصول و اطمینان از سازگاری جهانی با استقرار کمک می کند.
خیر. این ICM به طور خاص برای برنامه های اترنت سریع 10BASE-T و 100BASE-TX طراحی شده است. گیگابیت اترنت به معماری مغناطیسی متفاوتی نیاز دارد که از عملیات 1000BASE-T پشتیبانی می کند.
خیر. این نسخه به عنوان یک ICM غیر PoE RJ45 طبقه بندی می شود.
مغناطیسی های یکپارچه ایزولاسیون 1500Vrms را فراهم می کنند که الزامات جداسازی IEEE 802.3 را برآورده می کند.
شماره 08B1-1X1T-06-F یک پیکربندی بدون ال ای دی است که برای برنامه هایی طراحی شده است که در آنها نشان وضعیت خارجی مورد نیاز نیست.
این کانکتور از نصب از طریق سوراخ برای حفظ مکانیکی قوی و قابلیت اطمینان اتصال لحیم استفاده می کند.
