جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 0826-1L1T-57-F
سند: LPJK1014A8NL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: $0.09-$1.05
جزئیات بسته بندی: 50 عدد در 1 سینی، 24 سینی در 1 کارتن، که 32 * 30 * 31،8.5 کیلوگرم (1200 عدد) از هر کارتن است.
زمان تحویل: موجودی
شرایط پرداخت: TT,NET30/60/90 روز
قابلیت ارائه: 3000000/ماه
MPN: |
0826-1L1T-57-F |
معادل: |
LPJK1014A8NL |
سری: |
RJ45 MagJack ICM |
استاندارد اترنت: |
10Base-T / 100Base-TX |
پیکربندی بندری: |
1×1 |
رتبه بندی PoE: |
کلاس PoE+ 30W |
نوع نصب: |
از طریق سوراخ |
پیکربندی LED: |
سبز / سبز-زرد |
OCL: |
حداقل 350µH |
ولتاژ جداسازی: |
2250VDC |
MPN: |
0826-1L1T-57-F |
معادل: |
LPJK1014A8NL |
سری: |
RJ45 MagJack ICM |
استاندارد اترنت: |
10Base-T / 100Base-TX |
پیکربندی بندری: |
1×1 |
رتبه بندی PoE: |
کلاس PoE+ 30W |
نوع نصب: |
از طریق سوراخ |
پیکربندی LED: |
سبز / سبز-زرد |
OCL: |
حداقل 350µH |
ولتاژ جداسازی: |
2250VDC |

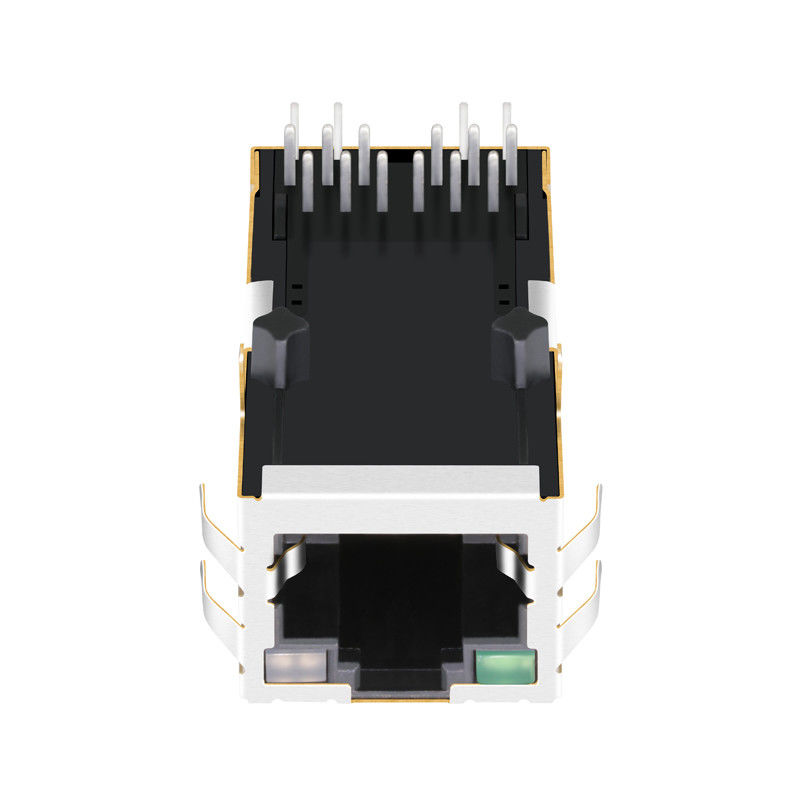

30 وات Power over Ethernet (PoE+) یک ماژول کانکتور MagJack (1x1) تک پورت است که دارای قابلیت تحویل توان IEEE 802.3at PoE+ (30W) است. مشخصات کلیدی شامل جهت پورت Tab Up (latch up)، نصب روی برد Through-Hole، ایزولاسیون دی الکتریک 1500 Vrms، دمای عملیاتی زمین شاسی و LED های داخلی 0826-1X1T-57-F (-40°C تا +85°C) است. این دستگاه دارای مگنتیک داخلی است که از اشباع هسته تحت جریان DC پیوسته تا 600 میلی آمپر جلوگیری می کند و اتصال برق و داده را در دوربین های IP، سخت افزار VoIP و پنل های کنترل دسترسی استاندارد می کند.MagJack تک پورت 10/100Base-T با نمای کلی 30W PoE+دستگاه
یک ماژول کانکتور یکپارچه MagJack (ICM) تک پورت (1x1) استاندارد صنعتی است که برای دستگاه های اترنت تجاری که نیاز به انتقال داده با قابلیت اطمینان بالا و تا 30 وات Power over Ethernet (PoE+) دارند، مهندسی شده است. این کانکتور که کاملاً با استانداردهای IEEE 802.3 10/100Base-T و IEEE 802.3at Type 2 مطابقت دارد، ترانسفورماتورهای انتقال، چوک های حالت مشترک، امپدانس دهی باب اسمیت و مدارهای تغذیه توان PoE+ با جریان بالا را در یک محفظه استاندارد RJ45 ادغام می کند.0°C تا +70°CTab Up (TU)
مهندسی شده است، دارای LED های تشخیصی داخلی سبز / سبز-زرد (G/GY) است تا وضعیت پورت و دید لینک/فعالیت را بدون نیاز به لوله های نوری اختصاصی ارائه دهد. شیلد خارجی مسی مقاوم آن مجهز به زبانه های EMI بالا و جانبی است تا تماس زمین پیوسته با پنل شاسی را تضمین کند و با استانداردهای انتشار FCC Part 15 Class B مطابقت داشته باشد. این دستگاه که در محدوده دمایی 0°C تا +70°C کار می کند، جزء بهینه برای دوربین های امنیتی IP، ترمینال های کنترل دسترسی، تلفن های VoIP و گیت وی های هوشمند IoT است.0826-1X1T-57-F (-40°C تا +85°C)الف. رتبه بندی مطلق و محیطی
| استاندارد / مرجع | سری محصول | MagJack® ICMs |
| Bel Fuse Magnetic Solutions | نرخ داده | 10/100Base-T (Fast Ethernet) |
| مطابق با IEEE 802.3 | رتبه PoE | PoE+ 30 وات (تا 600 میلی آمپر DC پیوسته) |
| IEEE 802.3at Type 2 | دمای عملیاتی | 0°C تا +70°C |
| محدوده عملیاتی تجاری | 0826-1X1T-57-F (-40°C تا +85°C) | -40°C تا +85°C |
| در بسته بندی / نصب نشده | ایزولاسیون دی الکتریک (DWV) | حداقل 1500 Vrms |
| 60 ثانیه (Pri:Sec) | پیکربندی پورت | 1x1 پورت، Tab Up (Latch-Up) |
| پروفایل استاندارد | سبک نصب | نصب از طریق سوراخ (Through-Hole Mount) |
| لحیم کاری موجی / دستی | زبانه های EMI | بله (بالا و جانبی) |
| زمین شاسی | انطباق با RoHS | بله (مطابق با RoHS 6/6) |
| پسوند "-F" | ب. مشخصات فرکانس بالا RF و الکتریکی (@ 25°C) | متریک |
| حد فنی | یادداشت ها | نسبت دور | کانال های TX و RX |
| 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% مرکز متقارن | اندوکتانس مدار باز (OCL) | 100 کیلوهرتز، 100 میلی ولت |
| حداقل 350 میکرو هانری | با بایاس DC 8 میلی آمپر اعمال شده | افت درج (حداکثر) | 1.0 مگاهرتز – 100 مگاهرتز |
| حداکثر -1.0 دسی بل | ایزولاسیون کانال به کانال | افت بازگشت (حداقل) | 1.0 مگاهرتز – 30 مگاهرتز |
| 30 مگاهرتز – 60 مگاهرتز |
60 مگاهرتز – 80 مگاهرتز حداقل -18 دسی بل حداقل -14 دسی بل |
حداقل -12 دسی بل امپدانس سیستم 100 اهم رد حالت مشترک (حداقل) |
1.0 مگاهرتز – 100 مگاهرتز |
| حداقل -30 دسی بل | ایزولاسیون کانال به کانال | کراس تاک (حداقل) | 1.0 مگاهرتز – 100 مگاهرتز |
| حداقل -35 دسی بل | ایزولاسیون کانال به کانال | دیتاشیت 0826-1L1T-57-F | نکات برجسته معماری و الکتریکی کلیدی |
2. بهترین شیوه های طرح PCB و طرح بندی (Footprint)
≥350 میکرو هانری OCL حتی با بایاس DC 8 میلی آمپر که بر روی جریان های پیوسته PoE قرار گرفته است درجه بندی شده است، نصب در فضای باز باید بارگذاری خورشیدی و اتلاف حرارت داخلی از مدار 30W PoE را در نظر بگیرد. اگر دمای محفظه داخلی خطر تجاوز از +70°C را داشته باشد، مهندسان سخت افزار باید به مدل خواهر و برادری درجه صنعتی 0826-1X1T-57-F (-40°C تا +85°C) ارتقا دهند.س2: ولتاژ پیشرو و پیکربندی درایو برای LED های G/GY چیست؟پاسخ
≥350 میکرو هانری OCL حتی با بایاس DC 8 میلی آمپر که بر روی جریان های پیوسته PoE قرار گرفته استپاسخ
≥350 میکرو هانری OCL حتی با بایاس DC 8 میلی آمپر که بر روی جریان های پیوسته PoE قرار گرفته است آزمایش شده اند و اطمینان از عدم افت لینک را فراهم می کند.کانکتورهای RJ45 یکپارچه
