جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJK7001AONL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.08-$1.79
جزئیات بسته بندی: 60 پیکسل / سینی یا بسته بندی رول
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 2800K-PCS / ماه
PN: |
LPJK7001AONL |
جهت TAB: |
بالا |
سازگار با RoHS: |
بله |
اترنت: |
10/100 پایگاه-T |
نمونه: |
در دسترس |
فایل: |
PDF / 3D / ISG / Stp / Step / Datasheet |
PN: |
LPJK7001AONL |
جهت TAB: |
بالا |
سازگار با RoHS: |
بله |
اترنت: |
10/100 پایگاه-T |
نمونه: |
در دسترس |
فایل: |
PDF / 3D / ISG / Stp / Step / Datasheet |

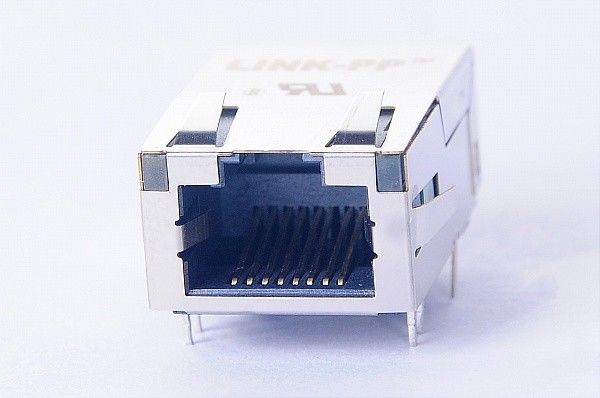

| کانکتور RJ45 کم مشخصات با کانکتور 10/100 Base-T مجتمع، چراغ نارنجی و سبز / زرد، تاباپ، RoHS | |
| شماره قطعه LINK-PP | LPJK7001AONL |
| برنامه لان | ETHERNET (NoN PoE) |
| تماس با جابجایی منطقه | GOLD 6u "/ 15u" / 30u " |
| هسته در هر بندر | 4 |
| دیودها | هیچ دیود |
| گزینه ی LED | ORANGE و GRREN / YELLOW |
| چفت | TAB UP |
| تعداد بنادر | 1X1 |
| PCB | FR4 |
| PCB Mount Angle | ورود به سیستم |
| PCB حفظ پست | T POST |
| ارتفاع بسته (میلی متر) | 11.30 |
| طول بسته بندی (میلی متر) | 24.04 |
| عرض بسته (میلی متر) | 16.85 |
| نوع پین | THT سرب |
| سازگار با RoHS | YES-RoHS-5 با سرب در بخش گندم |
| جستجو کردن | بله |
| سپر EMI زبانه ها | با |
| سرعت | 10/100 BASE-T |
| درجه حرارت | 0 تا 70 ℃ |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
شرح:
1X1 زاویه اتصال 10/100/1000 متری کم RJ45 با ابعاد 16.85X24.13X11.30mm، بدون LED.
1. نوع محصول ویژگی ها:
1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)
2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1
3. مشخصات برق:
1) محافظت شده = بله
4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder
5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length
6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح
7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک
8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،
لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود
9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس
10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی:
16 سال تجربه تولید
1100 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
مشتری اصلی:
TEXAS INTRUMENTS SAMSUNG GE SONY CANNON FLEXTRONICS
LINK-PP بزرگترین تامین کننده RJ45 از Texas Instruments، سامسونگ و SONY است. خوش آمدید به وب سایت Texas Instruments: http://www.ti.com/tool/beaglebk#0
شما به لوگوی ما نگاه کنید: "LINK-PP" در BeagleBone Black .
BeagleBone Black یک پلت فرم توسعه مبتنی بر جامعه با کمترین هزینه و منبع باز برای توسعه دهندگان پردازنده ARM® Cortex ™ -A8 و علاقه مندان است. بوت لینوکس در کمتر از 10 ثانیه و در Sitara ™ AM335x ARM Cortex-A8 پردازنده در کمتر از 5 دقیقه با فقط یک کابل USB آغاز شده است.
