جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJ2011CNL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: OEM Price
جزئیات بسته بندی: بسته بندی سینی: 50 عدد در 1 سینی، 24 سینی در 1 کارتن، که 32*30*31، 8.5 کیلوگرم (1200 عدد) از هر کارت
زمان تحویل: موجودی
شرایط پرداخت: TT,NET30/60/90 روز
قابلیت ارائه: 3000000/ماه
P/N: |
LPJ2011CNL |
نمونه ها: |
رایگان در دسترس است |
فایل: |
PDF/3D/ISG/Stp/Step/Datasheet/قالب سنگ لمسی/پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
برندهای سازگار: |
بلفیوز |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
بدون |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
P/N: |
LPJ2011CNL |
نمونه ها: |
رایگان در دسترس است |
فایل: |
PDF/3D/ISG/Stp/Step/Datasheet/قالب سنگ لمسی/پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
برندهای سازگار: |
بلفیوز |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
بدون |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |

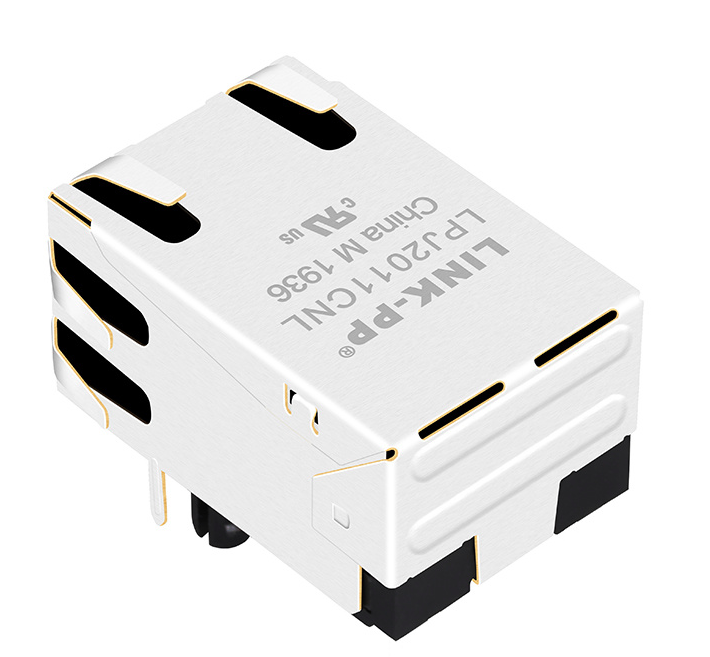

LPJ2011CNL توسط LINK-PP یک کانکتور 8 پین RJ45 محافظت شده ممتاز با مغناطیسی یکپارچه (ICM) است که برای شبکه اترنت 10/100 Base-T استاندارد طراحی شده است. این MagJack با داشتن پیکربندی استاندارد پورت 1x1، طراحی زبانهای و نصب فناوری از طریق سوراخ (THT)، برای بهینهسازی املاک PCB طراحی شده است و در عین حال محافظت عالی EMI و یکپارچگی سیگنال را ارائه میدهد.
کاملاً مطابق با استانداردهای IEEE 802.3، RoHS، UL و REACH، LPJ2011CNL یک راه حل اتصال بسیار قابل اعتماد است که به طور گسترده در رایانه های شخصی صنعتی، اتوماسیون خانه های هوشمند و لوازم الکترونیکی مصرفی استفاده می شود.
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش (2±%) | TX = 1CT:1CT، RX = 1CT:1CT |
| اندوکتانس | 350 μH حداقل @ 100 کیلوهرتز، 0.1 ولت، 8 میلی آمپر |
| از دست دادن درج | -1.0 دسی بل حداکثر (0.1–100 مگاهرتز) |
| ضرر برگشتی | 1-30 مگاهرتز: -20 دسی بل حداقل 30-60 مگاهرتز: -15 دسی بل حداقل 60-80 مگاهرتز: -10 دسی بل حداقل |
| متقاطع | 1-30 مگاهرتز: -20 دسی بل حداقل 30-60 مگاهرتز: -15 دسی بل حداقل 60-100 مگاهرتز: -30 دسی بل حداقل |
| رد حالت معمول (CMR) | -30 دسی بل حداقل (1-100 مگاهرتز) |
| ولتاژ جداسازی (Hi-Pot) | 1500 VAC RMS برای 60 ثانیه حداقل |
| دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| استاندارد اترنت | 10BASE-T / 100BASE-TX |
| ادغام مغناطیسی | مغناطیسی شبکه یکپارچه |
اگر طراحی شما به یک رابط اترنت فشرده و قابل اعتماد نیاز دارد، LPJ2011CNL RJ45 MagJack مناسب است. مغناطیسی یکپارچه آن به ساده سازی طراحی PCB کمک می کند و در عین حال از یکپارچگی سیگنال برای کاربردهای Base-T 10/100 پشتیبانی می کند. ضریب شکل برگه آن را برای طرحبندیهایی که جهتگیری پورت مهم است، مناسب میکند، و طراحی بدون LED، ماژول را برای محصولاتی که نیازی به نشاندهنده پیوند/فعالیت بصری ندارند، ساده نگه میدارد.
این مدل همچنین یک انتخاب عملی برای خریدارانی است که به دنبال جک 10/100 Base-T RJ45 سازگار پین به پین هستند که میتواند از جایگزینی، طراحی مجدد یا استراتژیهای خرید چند منبع پشتیبانی کند.
LPJ2011CNL به لطف محافظ مستحکم و ردپای استاندارد آن، بسیار همه کاره است. کاربردهای رایج عبارتند از:
اگر به دنبال یکجک مغناطیسی 10/100 Base-T RJ45 قابل اعتماد با جهت زبانه به بالا، بدون LED، و ساختار سوراخ دار محافظ،LPJ2011CNLیک انتخاب کارآمد برای طراحی اترنت بعدی شما است.
LPJ2011CNL برای این منظور طراحی شده است10/100 Base-Tبرنامه های کاربردی، نه گیگابیت اترنت.
خیر این مدل aبدون LEDنسخه
LPJ2011CNL یک استغیر PoEجک مغناطیسی RJ45.
استفاده می کندفناوری سوراخ (THT)برای نصب PCB
مغناطیسی یکپارچه به ساده سازی طراحی PCB، بهبود مدیریت سیگنال اترنت و کاهش تعداد اجزای خارجی مورد نیاز کمک می کند.
