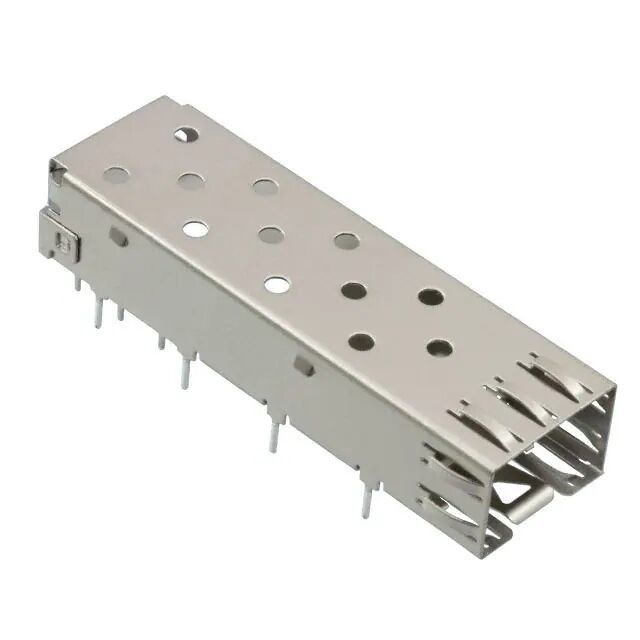

2227303-1 SFP Cage 4Gb/s Single Port High-Performance Pluggable I/O (یک پورت واحد با عملکرد بالا و قابل وصل)

را2227303-1 SFP Cageیک قفس SFP تک پورت با کارایی بالا است که برای اتصال I/O قابل اتصال قابل اطمینان در مخابرات، اترنت صنعتی، سیستم های تعبیه شده و تجهیزات شبکه طراحی شده است. پشتیبانی تاانتقال داده 4 گیگابیت بر ثانیه، این قفس عملکرد محافظ EMI قوی و حفظ مکانیکی پایدار را برای ماژول های فرستنده گیرنده SFP ارائه می دهد.

مشخصات فنی 2227303-1 SFP Cage

2227303-1 SFP Cage Drawing

ویژگی کلیدی کانکتور ورودی/خروجی قابل اتصال 2227303-1

2227303-1 یک قفس SFP با پیکربندی 1x1 قوی است که مطابق با استانداردهای صنعتی ساخته شده است. با ساختار فولاد ضد زنگ و فنرهای داخلی/خارجی EMI، حداقل تداخل سیگنال و حداکثر یکپارچگی ساختاری را تضمین می کند. چه در حال ارتقاء سخت افزار شبکه موجود یا طراحی سیستم های ارتباطی جدید باشید، این قفس دقت و اتصال مورد نیاز برای محیط های پر تقاضا را ارائه می دهد.

• عملکرد قابل اعتماد:بهینه شده برای نرخ داده تا4 گیگابیت بر ثانیه، تضمین توان عملیاتی کارآمد برای برنامه های ورودی/خروجی قابل اتصال شما.
• ساخت و ساز بادوام:تولید شده با درجه بالافولاد ضد زنگبدنه، مقاومت در برابر خوردگی و استحکام مکانیکی عالی را ارائه می دهد.
• محافظ EMI برتر:مجهز به فنرهای داخلی و خارجی EMI یکپارچه برای مهار موثر تداخل الکترومغناطیسی.
• دمای عملیات گسترده:ساخته شده برای عملکرد در محیط های شدید، اعم از-55 درجه سانتی گراد تا 85 درجه سانتی گراد (67- درجه فارنهایت تا 185 درجه فارنهایت).
• ادغام ساده شده:دارای یک روش پایانی استاندارد از طریق سوراخ (لحیم کاری) با طول دم 3.56 میلی متر [.14 اینچ]، سازگار با PCB ضخامت 1.5 میلی متر [0.059 اینچ].
• افزایش حرارت:به طور خاص برای برنامه های کاربردی افزایش حرارت zSFP+ طراحی شده است.

برنامه های کاربردی 2227303-1 1x1 SFP Cage

قفس 2227303-1 SFP برای موارد زیر ایده آل است:

• تجهیزات سوئیچینگ مرکز داده
• زیرساخت های مخابراتی
• ماژول های شبکه پرسرعت
• سوئیچ های اترنت صنعتی
• zSFP+ سیستم های تقویت شده حرارتی

چرا حفاظت EMI در طراحی قفس SFP اهمیت دارد؟

سیستم های شبکه پرسرعت به تداخل الکترومغناطیسی بسیار حساس هستند. کنترل ضعیف EMI می تواند منجر به موارد زیر شود:

• تخریب سیگنال
• از دست دادن بسته
• افزایش نرخ خطای بیت
• بی ثباتی شبکه

قفس SFP 2227303-1 فنرهای EMI داخلی و خارجی را برای حفظ اتصال زمین قوی بین ماژول SFP و ساختار قفس یکپارچه می کند. این امر مهار الکترومغناطیسی را بهبود می بخشد و قابلیت اطمینان کلی شبکه را افزایش می دهد.

برای تولیدکنندگان اترنت صنعتی و تجهیزات مخابراتی، عملکرد قوی EMI اغلب یک نیاز حیاتی برای انطباق با EMC است.

نحوه انتخاب قفس SFP مناسب

هنگام انتخاب یک قفس SFP برای طراحی خود، مهندسان باید موارد زیر را ارزیابی کنند:

1. الزامات نرخ داده

اطمینان حاصل کنید که قفس از سرعت برنامه مورد نظر پشتیبانی می کند.

2. محیط حرارتی

کاربردهای صنعتی و فضای باز به محدوده دمای عملیاتی وسیع تری نیاز دارند.

3. عملکرد محافظ EMI

فنرهای داخلی و خارجی EMI به بهبود عملکرد EMC کمک می کنند.

4. روش نصب PCB

قفس‌های سوراخ‌دار عموماً نسبت به جایگزین‌های SMT، نگه‌داری مکانیکی قوی‌تری دارند.

5. تراکم بندر

پیکربندی های تک پورت برای طراحی های فشرده یا مدولار ایده آل هستند.
