جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: J0026D01BNL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.05-$1.28
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4200K-PCS / ماه
جزئیات سریع
به خصوص برای ماژول های AS-Interface / بردگان
پورت تک، پورت های Multi-port و Stackable (Thru-Hole)
تعداد اجزای موجود در هیئت مدیره را کاهش می دهد
فضای هیئت مدیره را آزاد کرده و حفاظت سیگنال را ارائه می دهد
کاهش نویز در سیستم
قابلیت اطمینان بهبود یافته و عملکرد سیستم بهینه
مزایای استفاده از مسیرهای سیگنال کوتاه و قابلیت اطمینان از سیستم هایی که اجزای کمتری دارند
تولیدکنندگان به اهداف کاهش هزینه کمک میکنند
مشخصات فنی

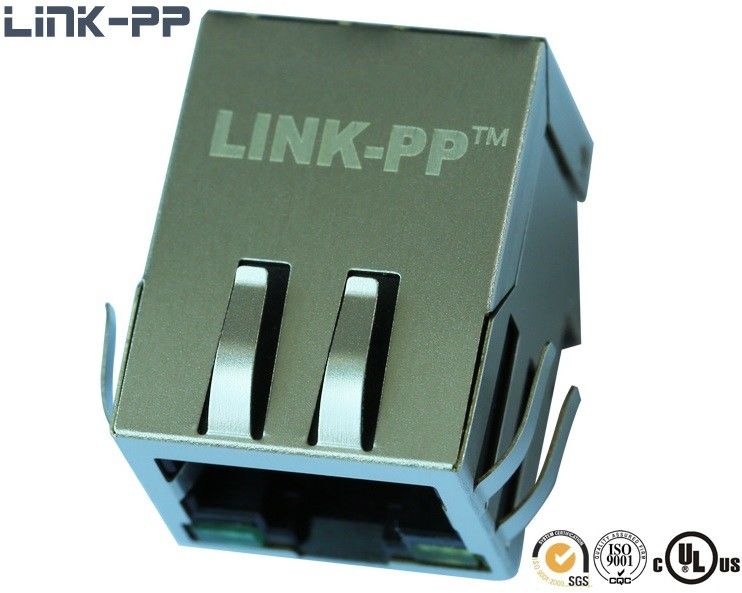

مشخصات | 203318 10 / 100Base-T RJ45 PCB جک برای مادربرد جاسازی شده در سراسر LPJ0112GDNL |
| 2) SMD، THT و THT با USB | |
| 3) 350μH min، OCL با تعصب 8mA | |
| 4) مطابق با IEEE 802.3 | |
5) محدوده دمای محدوده 0 ° C ~ 70 ° C (یا -40 ° C ~ + 85 ° C) در دسترس | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| عملیات / برنامه | × مودم DSL |
| PC جاسازی شده | |
| برنامه های LAN | |
| هاب، روتر، کلید | |
| AVR، DVR | |
| مشخصات برق | |
| محافظت شده | با / بدون |
| امکانات خاتمه دادن | |
| EMI انگشت | با / بدون |
| روش متوقف کردن | لحیم کاری |
| ویژگی های بدن | |
| رهبری | با / بدون |
| EMI انگشتان - بالا و طرف | با / بدون |
| جهت لخت | نوار UP / پایین |
| طول تیر PCB | 3.5 ± 0.5 میلی متر |
ارتفاع بالاتر از هیئت مدیره | اختیاری |
| ویژگی های تماس | |
| پیش بارگذاری شده | بله |
| تماس با نوع ترمینال | از طریق سوراخ |
| سبک اتصال | جک |
شماره هسته | 8 |
| استانداردهای صنعت | |
| فرآیند سرب سرب آزاد | لحیم موج قادر به 265 درجه سانتی گراد است |
| تاریخ انطباق RoHS / elv | همیشه سازگار با RoHS بود |
| شرایط برای استفاده | |
| اعمال می شود | تخته مدار چاپی |
| شرایط محیطی | دفتر / محل |
| دمای کار (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
| ویژگی های دیگر | |
| مدار مغناطیسی | 3D15 |
| شاخص وضعیت | رهبری |
| رنگ LED سمت چپ | اختیاری |
| رنگ LED راست | اختیاری |
| خازن جدا کردن | با / بدون |
| نوار زمین PCB عقب | با / بدون |
| تعداد سرب Singal | 8 |
برگه های اطلاعات | پست الکترونیکی درخواست به Summer@link-PP.com |
| نام دیگران | LPJ0112GDNL |
LINK-PP RJ45 طراحی شده برای BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
یک منبع کم هزینه، منبع باز، پلتفرم توسعه پشتیبانی شده توسط جامعه برای توسعه دهندگان پردازنده ARM® Cortex ™ -A8 و علاقه مندان.
LINK-PP ------------ تعیین کننده و پشتیبان سیستم جاسازی شده برای Ti
| 203318 10 / 100Base-T RJ45 PCB جک برای مادربرد جاسازی شده در سراسر LPJ0112GDNL | |
| نوع PCB Mount | سوراخ سوراخ (THT) |
| تعداد بنادر | 1، 2، و 4 بنادر و Stackable 2x1، 2x2، 2x4، 2x6 و 2x8 |
| سپر و Unshield | موجود در سپر و Unshield |
| نوع اتصال | RJ45 |
| پو | برق بیش از اترنت مجتمع شده یا بدون |
| مغناطیس | مجتمع مغناطیسی |
| سرعت مغناطیسی | Magnetics 10 / 100Mbps یا 1000Mbps |
| بسته بندی | گزینه های سینی |
| محل برگزاری | گزینه Tab Up و Tab Down |
| رنگ LED | اختیاری |
| تعداد موقعیت ها | 8 و 10 موقعیت یا دیگران |
| تعداد مخاطبین | 8 و 10 تماس یا سایر موارد |
| سازگار با RoHS | بله |
| دمای سیلندر | 230 تا 240 درجه سانتیگراد 5-10 ثانیه |
| لحیم کاری با درجه حرارت بالا | 260 درجه سانتیگراد 5 تا 10 ثانیه |
| گزینه درجه حرارت بالا | -40 تا +85 درجه فارنهایت |
| دمای عملیاتی | -0 تا 70 درجه سانتیگراد |
