جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

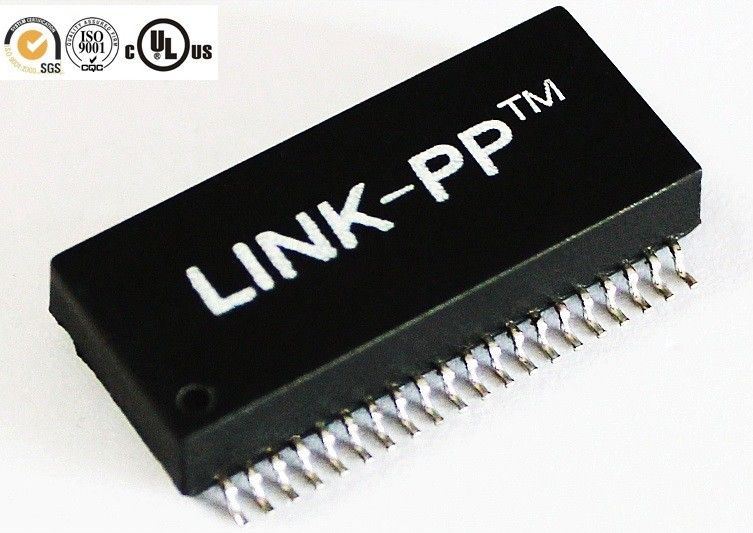

شماره مدل: 000-7365-30R-LF1
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$0.8
جزئیات بسته بندی: T&R
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
000-7365-30R-LF1 |
مدل لینک- PP: |
LP5014NL |
نصب: |
SMT |
نوع: |
ترانسفورماتور گیگابیت اترنت |
پره: |
غیر POE |
شماره پین: |
48 |
شماره قطعه: |
000-7365-30R-LF1 |
مدل لینک- PP: |
LP5014NL |
نصب: |
SMT |
نوع: |
ترانسفورماتور گیگابیت اترنت |
پره: |
غیر POE |
شماره پین: |
48 |
| پارامتر | شرح |
|---|---|
| مدل | 000-7365-30R-LF1 متقاطع LP5014NL |
| سازنده | LINK-PP |
| نوع محصول | ترانسفورماتور اترنت گیگابیتی دو پورت |
| نرخ داده | 10 / 100 / 1000Base-T |
| نسبت دور | 1CT:1CT (TX) / 1CT:1CT (RX) |
| OCL (اندوکتانس مدار باز) | ≥ 350 µH min @ 100 kHz, 100 mV, 8 mA DC bias |
| افت درج | ≤ 1.0 dB max (1–100 MHz) |
| افت بازگشت (min) | 1–30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60–80 MHz: 12 dB 100 MHz: 10 dB |
| تداخل (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| ولتاژ ایزولاسیون | 1500 Vrms min |
| دمای عملیاتی | –40 °C تا +85 °C |
| نوع بسته | 48 پین SMT |
| اندازه بسته | تقریباً 28.0 × 15.4 × 7.0 میلی‌متر |
| RoHS / REACH | مطابقت دارد |
| مدل سازگار | Pulse H5014NL |
| کاربردها | سوئیچ‌های اترنت، روترها، NICها، سیستم‌های کنترل صنعتی، دوربین‌های IP، تلفن‌های VoIP |
| مشخصات الکتریکی | |
| نسبت دور | 50KHz, 0.5V |
| سمت تراشه | سمت خط = 1CT: 1CT+_2% |
| اندوکتانس (Ls) | 100KHz, 0.1V, 12mA DC Bias: |
| سمت تراشه | 350uH Min |
| افت درج | 1-100MHz: -1.4dB Max |
| افت بازگشت |
1-30MHz: -16dB Min 40MHz: -14.4dB Min 50MHz: -13.1dB Min 60-80MHz: -12dB Min 100MHz: -10dB Min |
| رد سیگنال دیفرانسیل به حالت مشترک: |
30MHz: -45dB Min 60MHz: -40dB Min 100MHz: -35dB Min |
| تداخل |
30MHz: -40dB Min 60MHz: -35dB Min 100MHz: -30dB Min |
| Hi-Pot | 1500Vrms Min |
کاربردهای ترانسفورماتور گسسته WE LAN 000-7365-30R-LF:
ما همچنین می‌توانیم این شماره قطعات را ارائه دهیم:
| P25-156-P9W9 | LPJu5202b53nl |
| 101110F9017M440ZA | LPJ0025AGNL |
| 8188P-B-1 | LPJE651XBHNL |
| 000-5408-37R-LF3 ( 74092010 ) | LP88026 |
| 000-7090-37R-LF1 | LP1188NLE |
| 000-7093-37R-LF1 | LP5007ANLE |
| 000-7365-30R-LF1 ( 749020020 ) | LP5014ANLE |
| 020181MHAM4M408ZA | LPJU4202A64NL |
| 0810-1X1T-01 | LPJ2012KONL |
| 0810-1X1T-03 | LPJ2026KONL |
| 0810-1x1T-03-F | LPJ2026KONL |
| 0810-1X1T-06 | JH8087-6A57R |
| 0810-1X1T-06 | LPJ2011KONL |
| 0810-1X4T-06-F | JH48087-6A57R |
| 0811-2X4R-28-F | LPJ47212CNL |
| 0811-2X4R-79-F | JH7434FER |
